구현 사례

µ-Stitcher

Microscope Control & Stitching Software

현미경 촬영을 처음부터 끝까지 자동화하는 제어 프로그램

초점 조정, 위치 이동, 채널 전환, 이미지 저장 — 촬영 지점마다 반복하던 과정을 하나의 프로그램에서 자동으로 실행합니다. 좁은 시야(FOV)를 여러 번 나누어 찍은 뒤 자동으로 이어 붙여, 시료 전체를 하나의 고해상도 이미지로 만듭니다.

구동 확인 구성 · Zeiss 수동 현미경 · Märzhäuser Tango · Teledyne MicroPublisher 6

이 사례에 구현한 자동화

실시간 화면을 보면서 스테이지를 이동하고 배율·비닝·노출을 조절합니다. 화면에서 좌상·우하 코너를 지정해 촬영할 영역을 잡습니다.

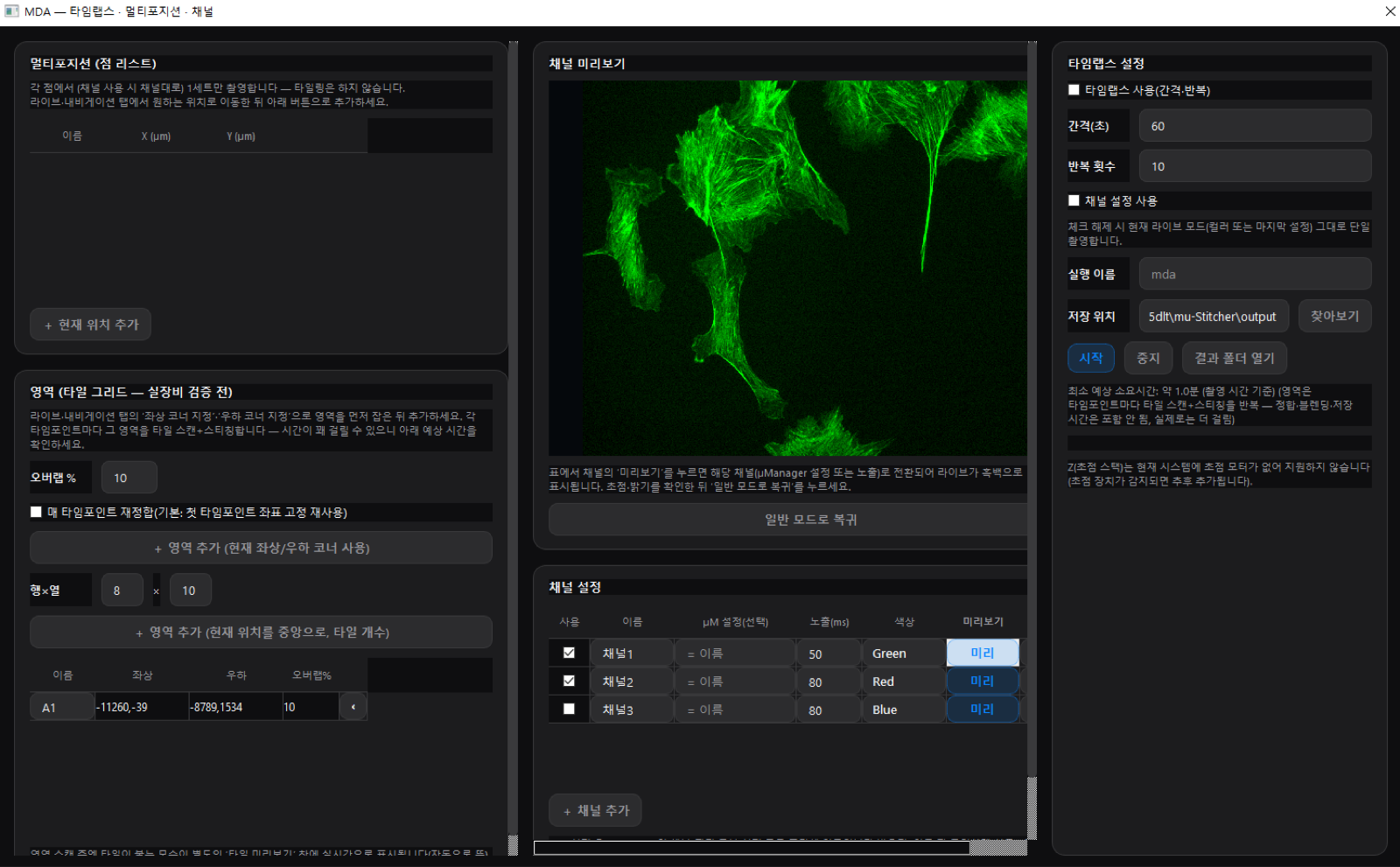

관찰할 지점을 목록으로 등록해 두면 각 지점을 순서대로 자동 촬영합니다. 지점마다 사람이 스테이지를 옮길 필요가 없습니다.

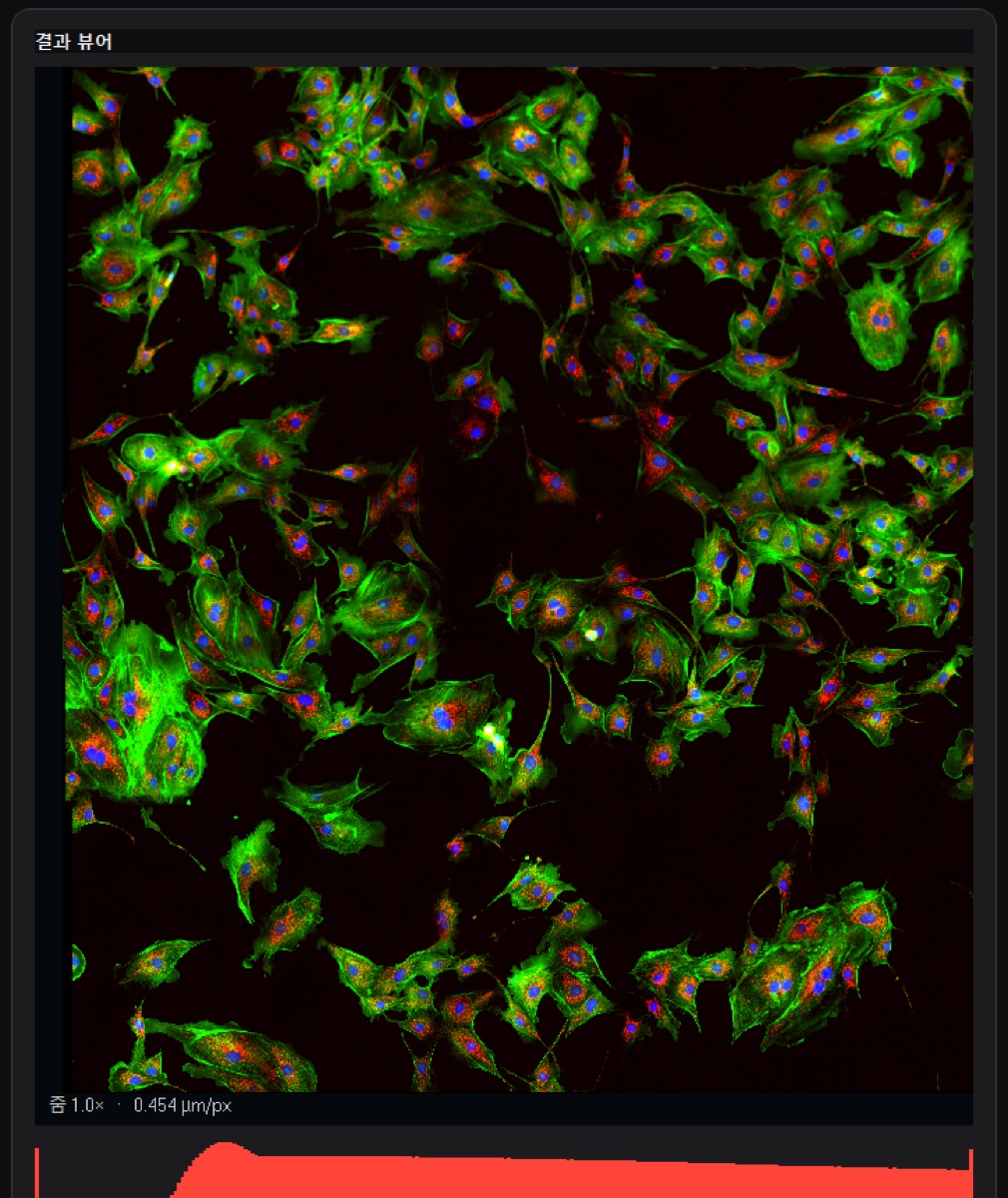

명시야·형광 등 촬영 조건을 채널로 등록하고 지점마다 자동 전환합니다. 채널별 노출 시간과 표시 색상을 따로 지정할 수 있습니다.

지정한 간격과 반복 횟수로 같은 촬영을 되풀이합니다. 시간에 따른 변화를 사람이 지키고 있지 않아도 기록됩니다.

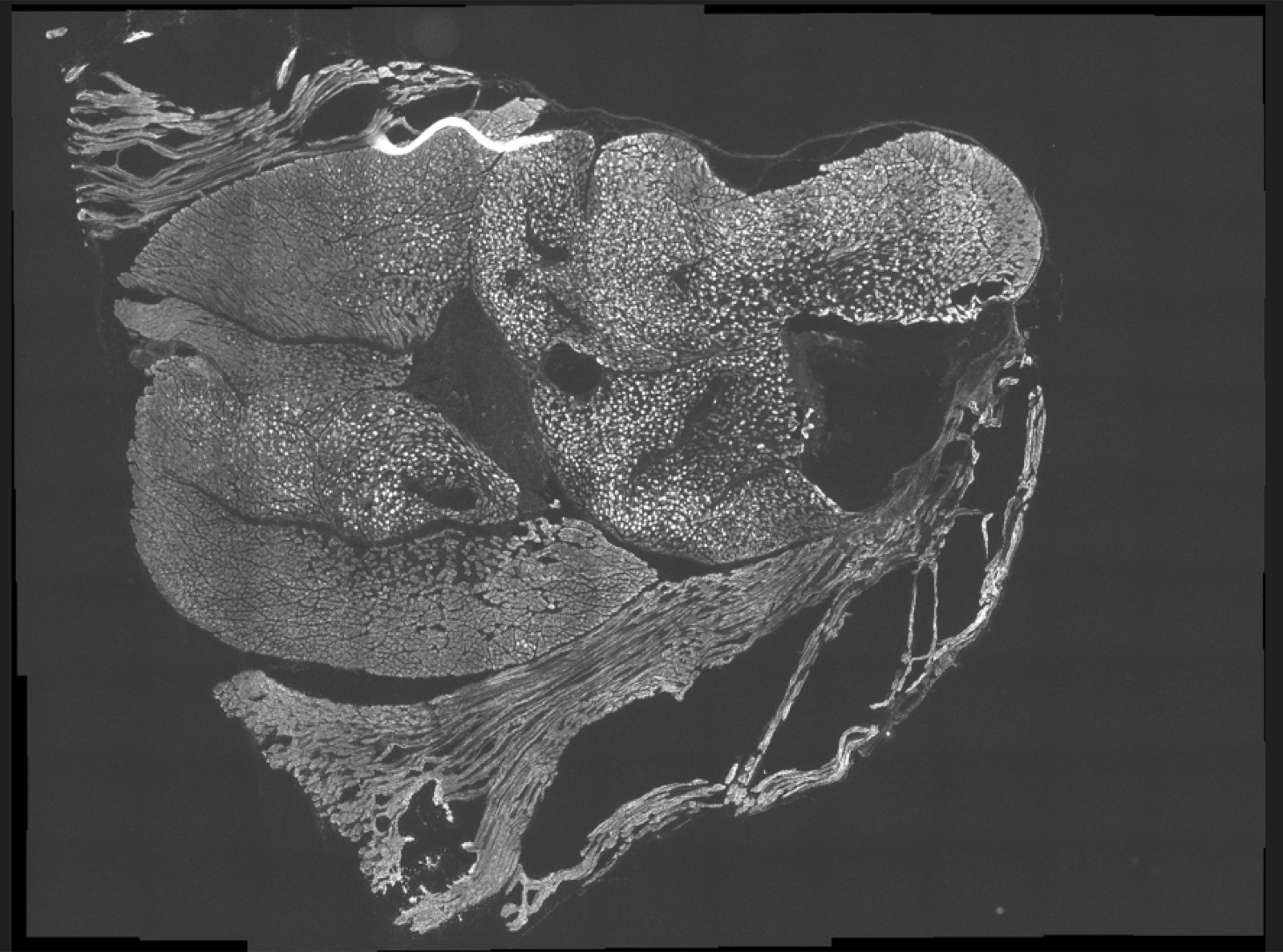

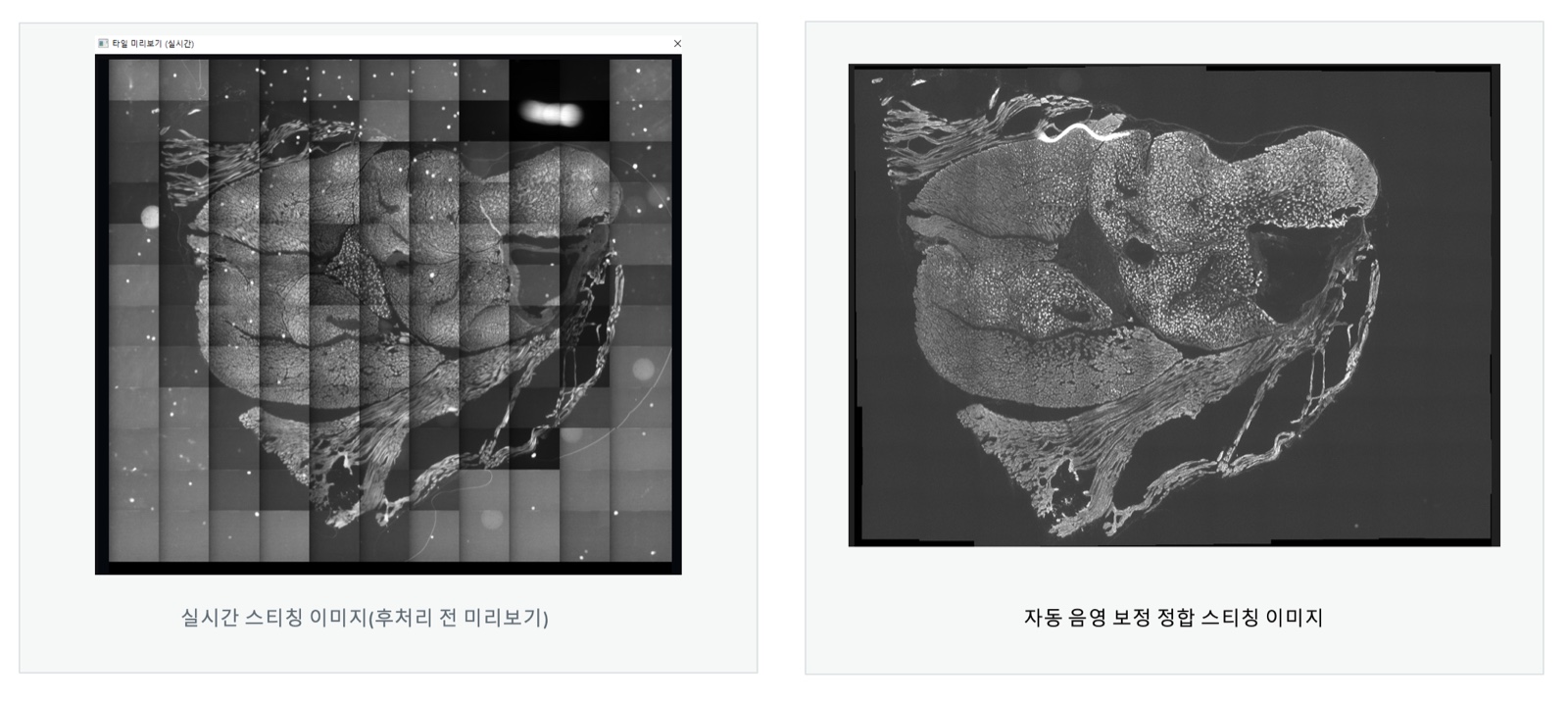

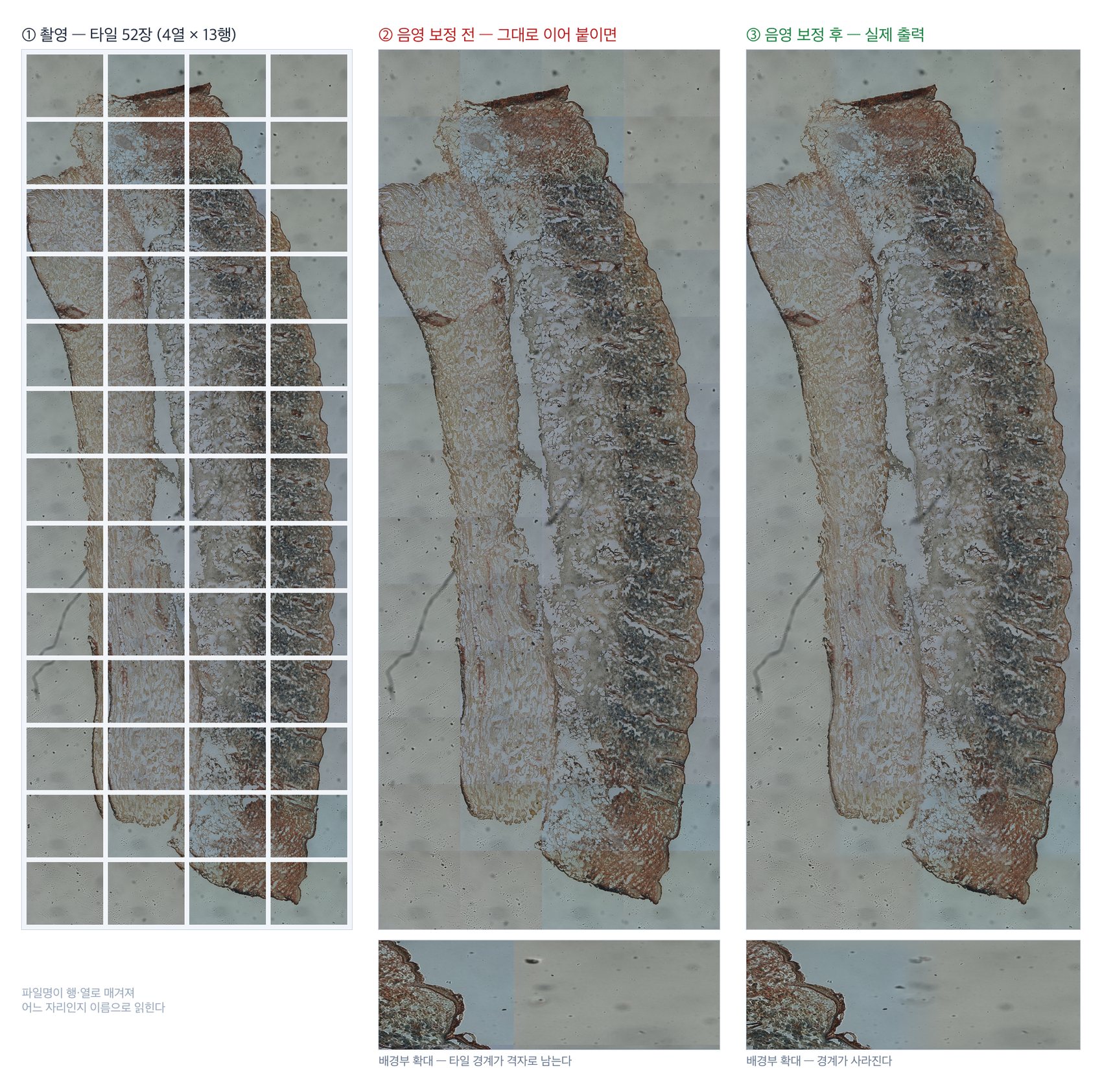

겹치는 경계를 자동으로 찾아 여러 장의 사진을 하나의 큰 이미지로 합성합니다. 원리는 스마트폰 파노라마와 같으며, 음영 보정을 거쳐 타일 경계가 드러나지 않게 다듬습니다. 아래 도판이 타일 52장이 한 장이 되기까지의 과정입니다.

전 세계 연구자들이 함께 만든 오픈소스 현미경 제어 엔진입니다. 대부분의 상용 카메라·스테이지·현미경 하드웨어를 지원하지만 화면 구성과 용어가 낯설어 진입장벽이 높습니다. µ-Stitcher는 이 제어 엔진을 그대로 활용하고 UI만 새로 설계했습니다.

제어 엔진을 그대로 활용하므로, 이 화면과 자동화 흐름은 다른 장비 구성에 맞춰 다시 구성할 수 있습니다.
