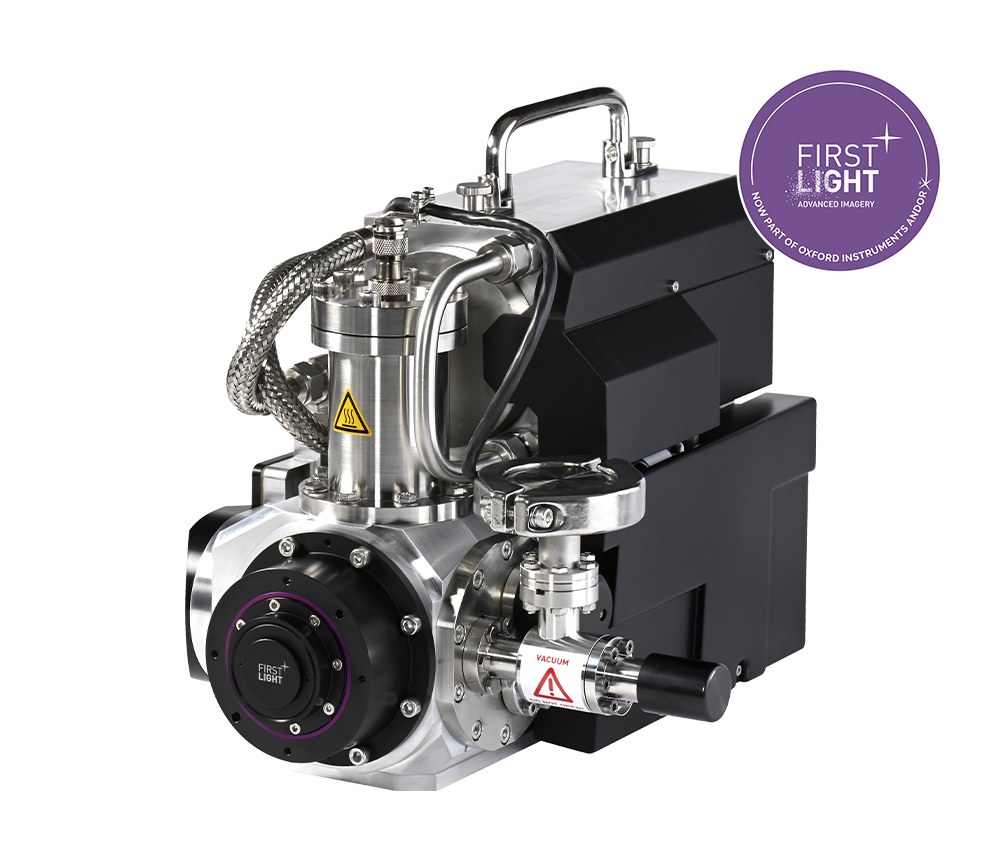

C-RED One 광자 계수 SWIR 카메라
C-RED One SWIR Camera
MCT e-APD 배열을 써서 서브전자 읽기잡음으로 전체 화소 3500fps를 읽어내는 SWIR 카메라로, 액체질소 없이 검출기를 80K로 유지합니다.
주요 특징
- MCT(HgCdTe) e-APD 320 × 256 배열 · 24 µm 화소 피치
- e-APD 무잡음 증배와 비파괴 읽기 — 서브전자 읽기잡음
- 전체 화소 3500 fps — 서브전자 잡음을 유지한 채 고속 취득
- 다중 ROI 읽기 — 수십 kHz 프레임률에서도 서브전자 잡음 유지
- J·H·K 대역 1.1~2.4 µm에서 양자효율 60% 초과
- 펄스튜브 냉각으로 검출기 80 K 유지 — 액체질소 불필요
- 초과잡음 계수 F 1.25 미만
- 진동 제어 시스템 옵션 — 검출기 진동 1 µm RMS 미만
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| C-RED One | 320 × 256 MCT e-APD · 24 µm 화소 · 3500 fps · 80 K | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 핵심 사양 | |
|---|---|
| 화소 배열 | 320 × 256 |
| 화소 크기 | 24 µm |
| 센서 방식 | MCT(HgCdTe) e-APD |
| 최대 프레임률 | 3500 fps (전체 화소 단일 읽기) |
| 감응 파장 | 1100–2400 nm (J · H · K 대역) |
| 성능 | |
| 양자효율 | 60% 초과 (1.1~2.4 µm, 100 K 기준) |
| 읽기잡음 | 1 e⁻ 미만 (1720 fps CDS 읽기, 게인 x50, 80 K 흑체 기준) |
| 암전류 | 80 e⁻/p/s 미만 (80 K 흑체, e-APD 게인 x10 기준) |
| 초과잡음 계수 | 1.25 미만 |
| 물리·환경 | |
| 디지털화 비트 심도 | 16-bit |
| 검출기 동작 온도 | 80 K (액체질소 불필요) |
| 진동 | 1 µm RMS 미만 (펄스튜브 냉각, 각 축 기준) |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
관련 제품
같은 카메라 중에서 사양이 가까운 제품입니다.

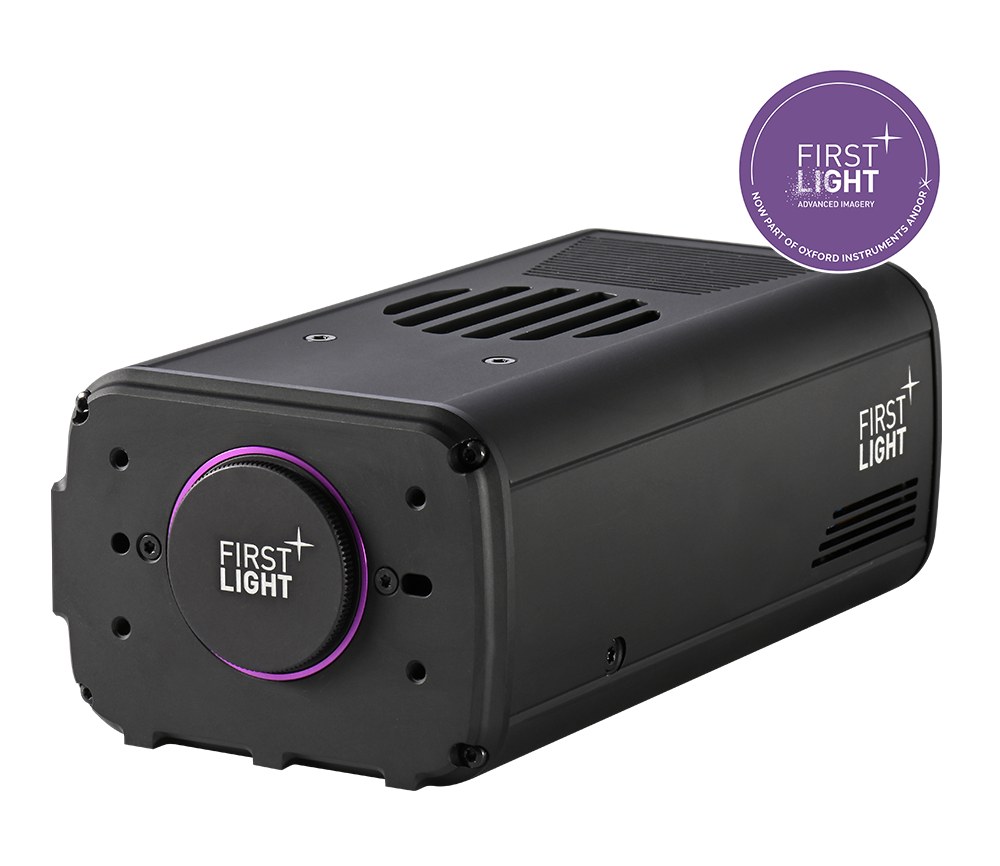

C-RED 2 고속 저잡음 SWIR 카메라
