Andor
iStar 334T 게이팅 증배 CCD 카메라
iStar 334T Intensified CCD Camera
1024×1024 정방 배열에 이미지 증배관을 결합한 게이팅 ICCD로, 플라스마 분석과 LIBS 같은 나노초 시간분해 이미징에 씁니다.
주요 특징
- 1024 × 1024 정방 배열 — 시간분해 이미징용
- 플라스마 분석·LIBS·고속 과도 현상 촬영
- Mechelle 분광기와 결합해 LIBS 측정 구성
- 100% 충전율 이미지 증배관 — 신호 수집 효율 확보
- 진성 광학 게이팅 — 나노초 단위 시간분해
- 5 MHz 읽기 플랫폼 · 단일 읽기 앰프 — 디지털화 균일도 확보
- 소프트웨어 제어 디지털 지연 발생기(DDG) 내장 — 타이밍과 게인을 한 화면에서
- Crop·Fast Kinetic 모드 — 연속 6,667 스펙트럼/초 초과, 버스트 최대 55,250 스펙트럼/초
- Gen 2 · Gen 3 증배관 선택 — 120~1100 nm 범위와 2 ns 미만 게이팅
- USB 2.0 연결 — 별도 컨트롤러 박스 불필요
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| iStar DH334T | 1024 × 1024 · 13 µm 화소 · 우물 용량 100,000 e⁻ · 읽기잡음 5 e⁻ | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 핵심 사양 | |
|---|---|
| 화소 배열 | 1024 × 1024 |
| 화소 크기 | 13 µm |
| 센서 방식 | 증배 CCD (ICCD) |
| 최대 프레임률 | 4.2 fps |
| 셔터 방식 | 광학 게이팅 (이미지 증배관) |
| 데이터 인터페이스 | USB 2.0 |
| 기능 | |
| 촬영 모드 | Crop 모드 · Fast Kinetic 모드 · 디지털 지연 발생기(DDG) 연동 |
| 화소 읽기 속도 | 최대 5 MHz |
| 광음극 | Gen 2 · Gen 3 이미지 증배관 선택 — 입력창·형광체 조합으로 120~1100 nm 대응 |
| 성능 | |
| 게이팅 속도 | 2 ns 미만 (Gen 2 -03·-04·-E3, Gen 3 -63·-73·-A3 광음극) |
| 분광 취득률 | 145 스펙트럼/초 (FVB) · 3,450 스펙트럼/초 (크롭 모드) |
| 읽기잡음 | 5 e⁻ |
| 암전류 | 0.1 e⁻/p/s |
| 화소 우물 용량 | 100,000 e⁻ |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
관련 제품
같은 카메라 중에서 사양이 가까운 제품입니다.

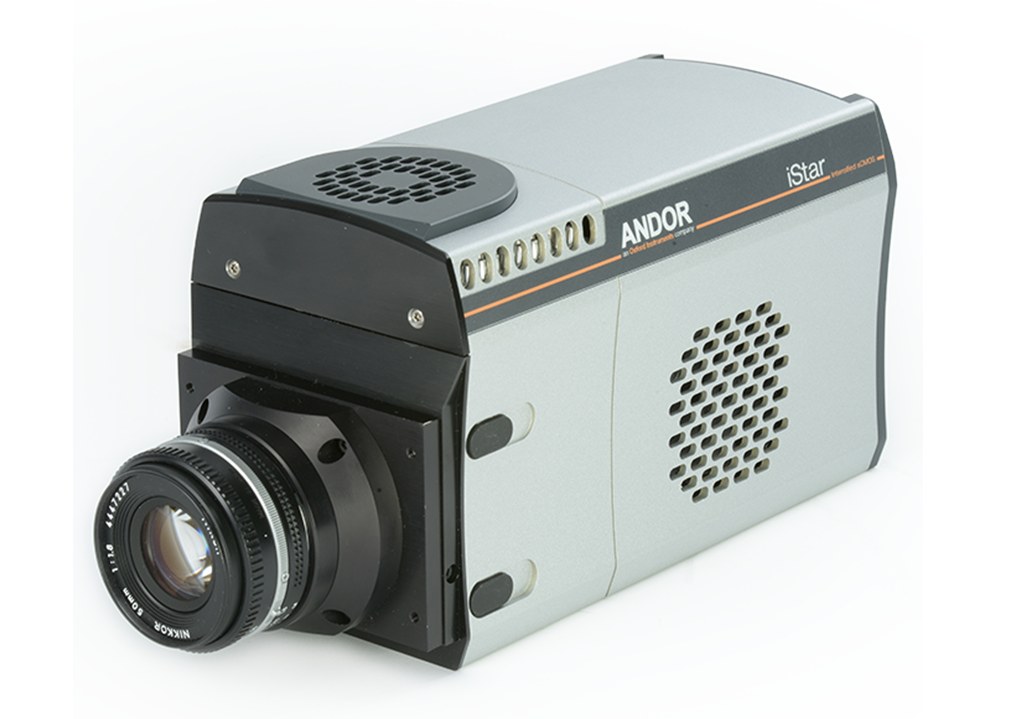

iStar sCMOS 게이팅 증배 카메라
iStar sCMOS Intensified Camera
sCMOS 센서에 이미지 증배관을 결합한 게이팅 카메라로, 2ns 미만 게이팅을 유지하면서 ROI에서 최대 4,000fps를 냅니다.

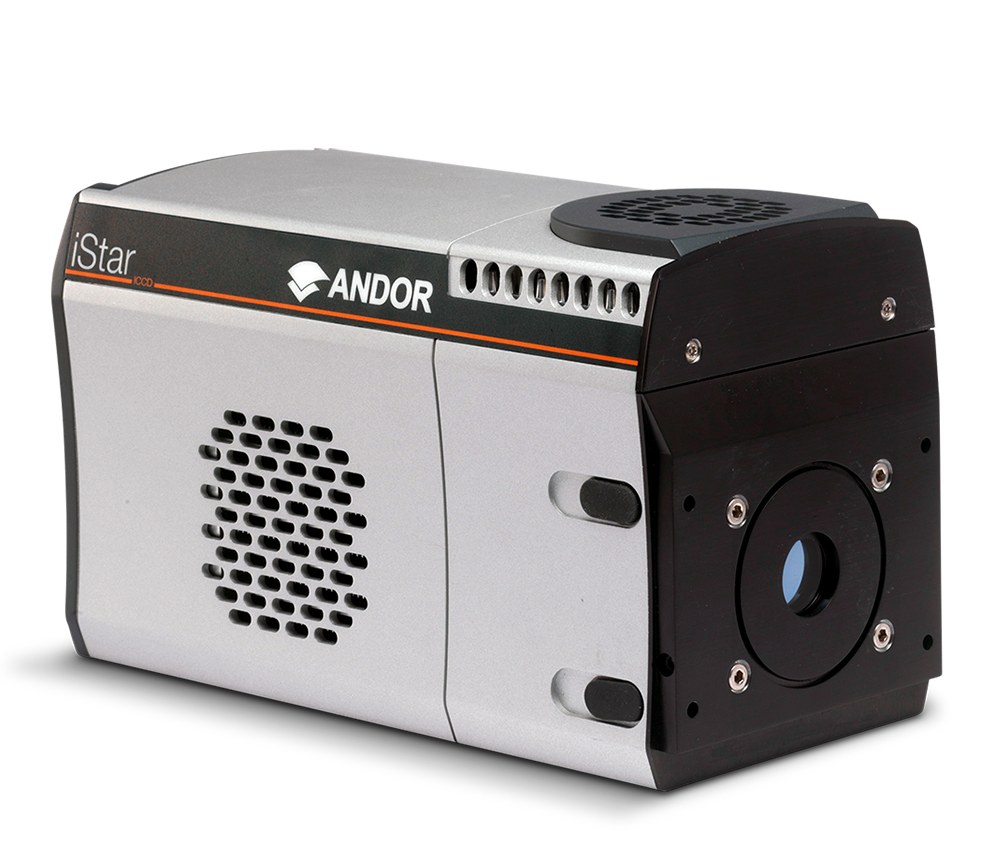

iStar 340T 게이팅 증배 CCD 카메라
