Photonic Lattice

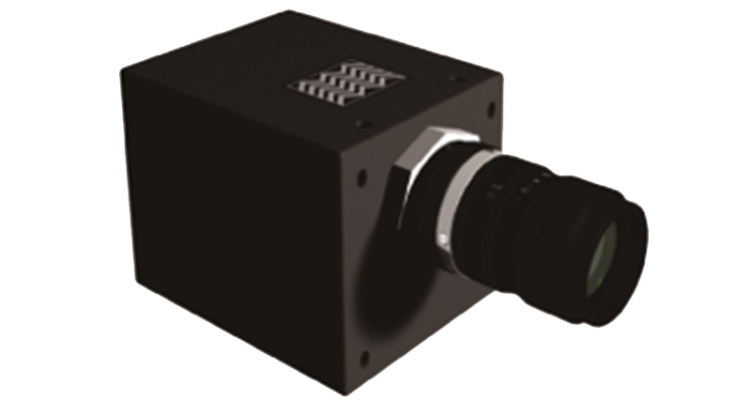

PI-300 편광 이미지 카메라
PI-300 Polarization Imaging Camera
밝기와 함께 화소마다 선형편광의 축 방향과 선형편광도를 실시간으로 내주는 약 500만 화소 카메라입니다. 어두운 물체를 편광 특성으로 가려내거나 레이저 빔의 편광 상태를 지켜보는 자리에 씁니다.
주요 특징
- 밝기 · 선형편광 축 방향(°) · 선형편광도(DOLP, %)를 실시간 출력
- 2464×2056 약 500만 화소 — 편광 정보를 일반 영상과 같은 해상도로 취득
- 어두운 물체를 편광 특성으로 식별하는 인식·검사 용도
- 레이저 빔의 편광 상태 실시간 감시
- 60×76×95mm · 약 0.5kg · C-Mount · GigE 연결
- 위상차와 응력을 수치로 재야 하면 PA 시리즈가, 편광 상태를 남김없이 봐야 하면 WPI-200이 맞습니다
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 센서 | |
|---|---|
| 센서 방식 | 편광 이미지 센서 |
| 유효 화소수 | 5.1 |
| 화소 배열 | 2464 × 2056 |
| 최대 프레임률 | 20 fps |
| 측정 | |
| 출력 항목 | 밝기, 선형편광 축 방향(°), 선형편광도(DOLP, %) |
| 측정 파장 | 520nm |
| 기타 | |
| 렌즈 마운트 | C-Mount |
| 데이터 인터페이스 | GigE (카메라 신호) |
| 전원 | AC 100~240V |
| 치수 (가로×세로×길이) | 60 × 76 × 95 mm |
| 질량 | 약 0.5 kg |
| 소프트웨어 | PI-View |
| 기본 구성품 | 노트북 PC, 표준 렌즈, 사용 설명서 |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
관련 제품
같은 카메라 중에서 사양이 가까운 제품입니다.

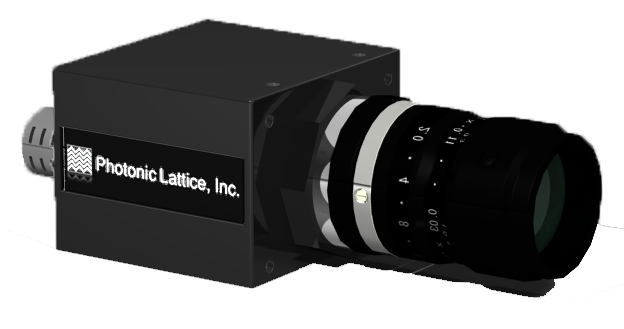

WPI-200 스토크스 편광 이미지 카메라
WPI-200 Polarization Imaging Camera
스토크스 파라미터 S1·S2·S3를 한 번에 얻어 편광 상태를 남김없이 기록하는 카메라입니다. 편광도를 재고 우원편광과 좌원편광까지 구분하므로, 선형편광만 보는 PI-300으로는 갈리지 않는 대상을 가려냅니다.

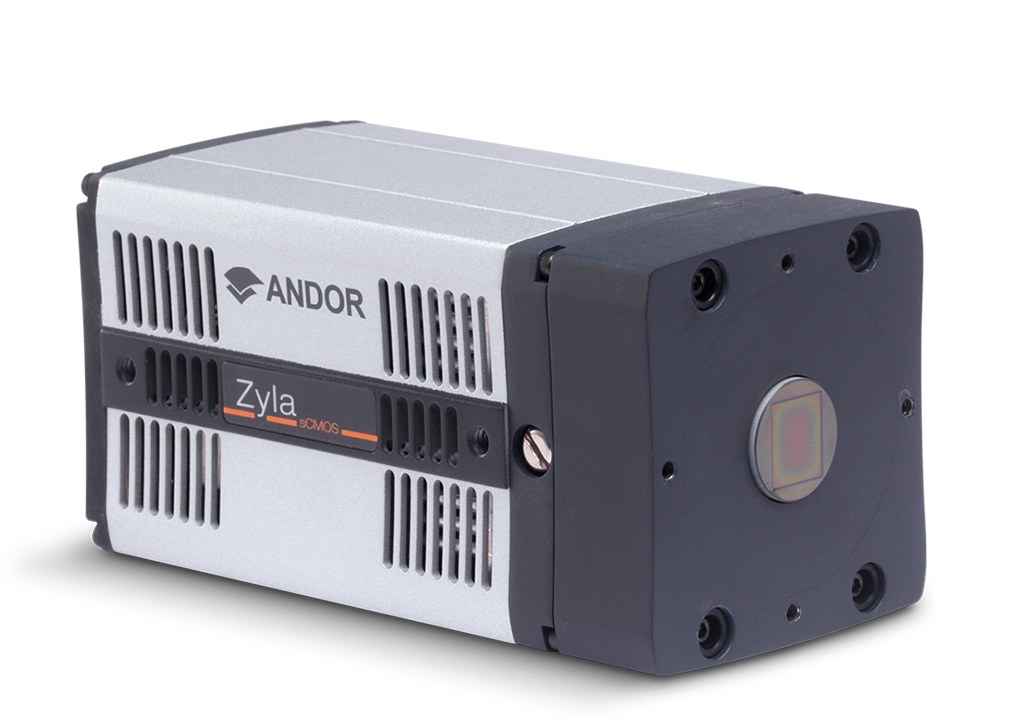

Zyla 5.5 HF 광섬유 결합 sCMOS 카메라
Zyla-HF sCMOS Camera
광섬유판을 sCMOS 센서에 직접 접합해 X선·중성자 검출용 신틸레이터와 결합하는 5.5메가픽셀 카메라로, 전체 화소 100fps를 지속합니다.

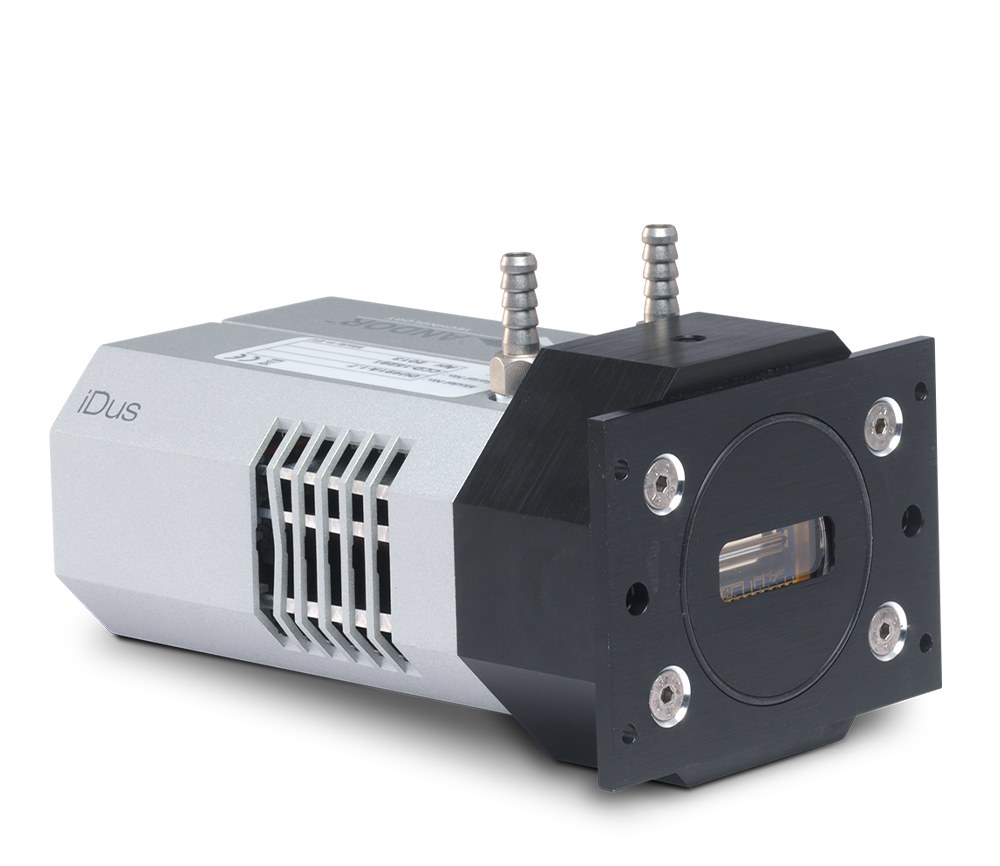

iDus InGaAs 2.2 µm 분광용 카메라
