Teledyne Photometrics

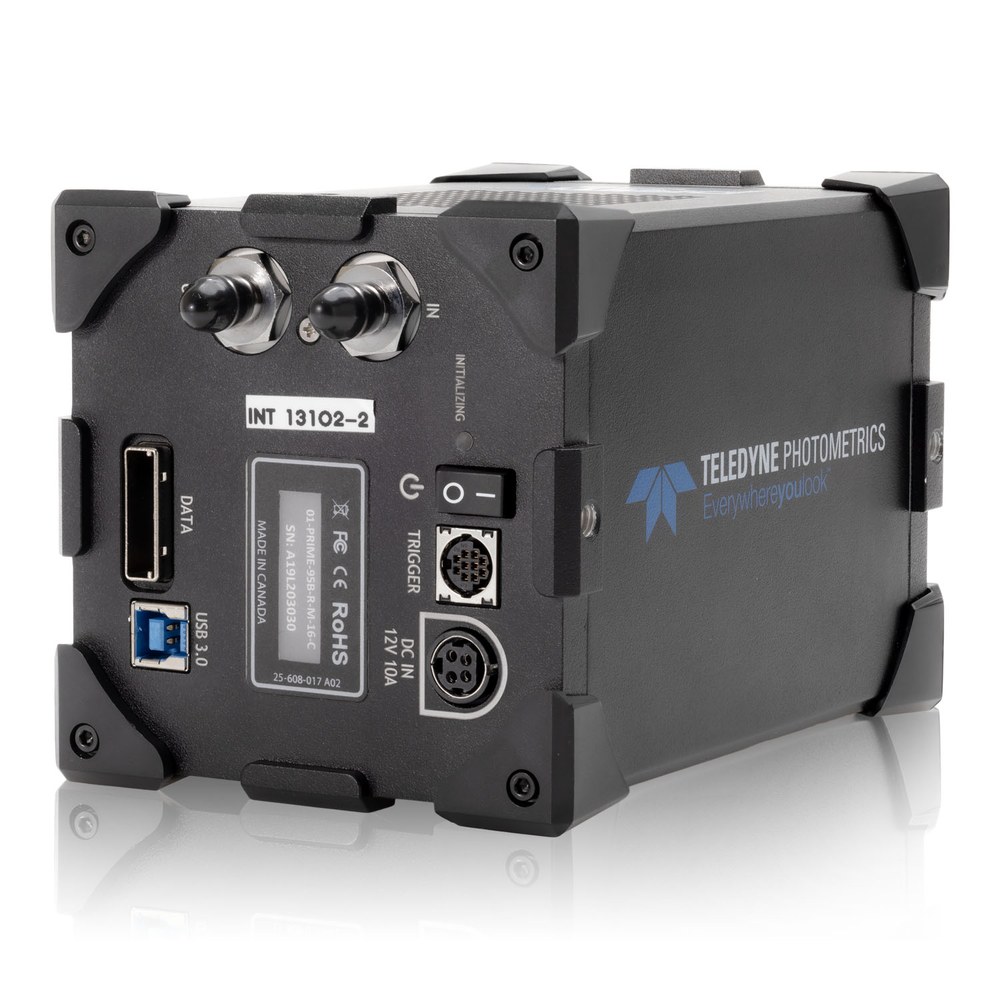

Prime 95B 과학용 sCMOS 카메라
Prime 95B Scientific CMOS Camera
11µm 큰 화소와 양자효율 95%로 광자 하나가 아쉬운 촬영을 겨냥한 후면조사 sCMOS로, EMCCD를 대체하려고 만든 모델입니다.
주요 특징
- 11 × 11µm 큰 화소 — 화소당 받는 광자가 많아 약한 신호에 유리
- 양자효율 95% 후면조사 — EMCCD의 감도를 증배 잡음 없이 얻는다
- 80fps · 읽기잡음 1.6e- · 동적범위 50,000:1
- 우물 용량 55,000e- — 어두운 쪽과 밝은 쪽을 한 프레임에 함께 담는다
- 시야 3종(18.7 · 22 · 25mm) — 광학계에 맞춰 판형을 고른다
- PrimeEnhance — 촬영 중 실시간 노이즈 저감으로 신호대잡음비를 높인다
- PrimeLocate — 초해상 촬영의 잉여 데이터를 실시간으로 걸러 저장량을 줄인다
모델 구성
3개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| 01-PRIME-95B-R-M-16-C | 1200 × 1200 · 1.4MP · 18.7mm 대각 · 80fps · C-Mount | 문의 | — |
| 01-PRIME-95B-R-M-16-C-ENH-LOC | 위와 동일 + PrimeEnhance · PrimeLocate 포함 | 문의 | — |
| 01-PRIME-95B-22MM-R-M-16-C | 1412 × 1412 · 1.9MP · 22mm 대각 · 68fps · C-Mount | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 핵심 사양 | |
|---|---|
| 화소 배열 | 1200 × 1200 |
| 유효 화소수 | 1.4 |
| 최대 프레임률 | 80 fps (전체 화소) |
| 최소 행 주기 | 10 µs |
| 센서 모델 | GPixel Gsense 400 BSI |
| 화소 크기 | 11 µm |
| 센서 방식 | CMOS |
| 센서 대각 | 18.7 mm |
| 셔터 방식 | 롤링 셔터 |
| 감응 파장 | 자외 200-400 nm · 가시 400-700 nm · 근적외 700-1100 nm |
| 컬러/흑백 | 흑백 |
| 렌즈 마운트 | C-Mount |
| 기능 | |
| 촬영 모드 | 200 MHz 12-bit (Sensitivity, Balanced, Full-Well), 100MHz 16-bit (HDR), 의사 글로벌 셔터 |
| 트리거 모드 | 입력(Trigger-First, Level, Edge, SMART Streaming) · 출력(First Row, Any Row) · 실효 글로벌 셔터(All Rows) · Expose Out |
| 성능 | |
| 변환 게인 | 2.8 (12-bit Full Well), 1.3 (12-bit Balanced), 0.64 (12-bit Sensitivity), 1.16 (16-bit HDR) |
| 암전류 | 0.55 e⁻/p/s (공랭), 0.3 e⁻/p/s (수랭) |
| 동적범위 | 50000 : 1 |
| 화소 우물 용량 | 55000 e⁻ |
| 양자효율 | 95% |
| 읽기잡음 | 1.6 e⁻ |
| 센서 재질 | 실리콘 |
| 물리·환경 | |
| 냉각 | -15°C (주위 온도 25°C) |
| 디지털화 비트 심도 | 12-bit, 16-bit |
| 치수 (가로×세로×길이) | 108 × 108 × 162 mm |
| 시야 | 13.3 × 13.3 mm |
| 질량 | 1.7 kg |
| 체결부 | 면당 1/4"-20 체결점 2개 |
| 동작 습도 | 0 ~ 80% 상대습도, 비결로 |
| 동작 온도 | 0 ~ 30 °C (주위 온도) |
| 전원 | 12 V DC, 8 A |
| 보관 습도 | 0 ~ 90% 상대습도, 비결로 |
| 보관 온도 | -20 ~ 60 °C (주위 온도) |
| 권장 시스템 | |
| 기본 구성품 | PCIe 카드·케이블, USB 3.0 케이블, 트리거 케이블, 전원 어댑터, 매뉴얼, 퀵스타트 가이드, 성능·게인 교정 시험 성적서 |
| 권장 CPU | 3.0 GHz 이상 Intel 프로세서, 4코어 이상 |
| 지원 OS | Windows 7, 8, 8.1, 10, 11, Linux |
| 연결 포트 | PCIe · USB 3.0 |
| 권장 RAM | >8 GB DDR3 |
| 인증·보증 | |
| 인증 | CE, UL, CUL, FCC, PSE Efficiency level VI |
| 보증 | 3년 |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
관련 제품
같은 카메라 중에서 사양이 가까운 제품입니다.

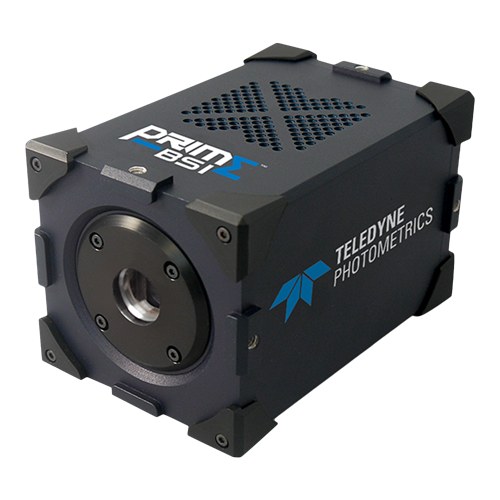

Prime BSI 과학용 sCMOS 카메라
