Teledyne Photometrics

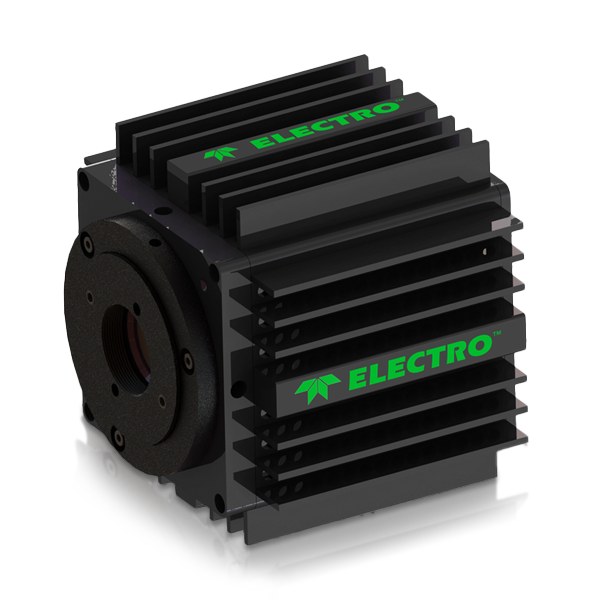

Retiga ELECTRO CCD 카메라
Retiga ELECTRO CCD Camera
전기생리 실험 전용으로 설계된 1.3메가픽셀 냉각 CCD로, 팬이 없고 접지가 따로 있어 미세 전류 측정 옆에 두어도 방해하지 않습니다.
주요 특징
- 무팬 냉각 — 진동이 패치클램프 측정을 흔들지 않는다
- 외부 접지 단자 — 카메라가 전기적 잡음원이 되지 않게 분리
- 6.45µm 화소 · 1360 × 1024 — 세포 하나를 크게 담는 화소 크기
- 읽기잡음 5.5e- · 22fps · 0°C 안정화 냉각
- FPGA 기반 결함 화소 보정(DPC) 내장
- USB 3.0 · Ocular 이미징 소프트웨어 포함
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| 01-ELECTRO-M-14-C-OC | 1360 × 1024 · 1.3MP · 6.45µm 화소 · 22fps · 흑백 | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 핵심 사양 | |
|---|---|
| 화소 배열 | 1360 × 1024 |
| 유효 화소수 | 1.3 |
| 최대 프레임률 | 22 fps |
| 센서 모델 | Sony ICX825 |
| 화소 크기 | 6.45 µm |
| 센서 방식 | CCD |
| 센서 대각 | 11 mm |
| 셔터 방식 | 글로벌 셔터 |
| 감응 파장 | 400–1000 nm |
| 컬러/흑백 | 흑백 |
| 렌즈 마운트 | C-Mount |
| 데이터 인터페이스 | USB 3.0 |
| 기능 | |
| 촬영 모드 | 글로벌 셔터 (50 MHz) |
| 이미지 보정 | 결함 화소 보정 (DPC) |
| 트리거 모드 | Trigger First, Strobe, Bulb |
| 성능 | |
| 변환 게인 | 0.59 e/ADU |
| 암전류 | 0.036 e⁻/p/s |
| 동적범위 | 2000 : 1 |
| 화소 우물 용량 | 11,000 e⁻ |
| 양자효율 | 75% |
| 읽기잡음 | 5.5 e⁻ |
| 센서 재질 | 실리콘 |
| 물리·환경 | |
| 냉각 | 0 °C (주위 온도 22 °C) |
| 디지털화 비트 심도 | 14-bit |
| 치수 (가로×세로×길이) | 76 × 76 × 98.4 mm |
| 시야 | 8.8 × 6.6 mm |
| 질량 | 0.72 kg |
| 체결부 | 면당 ¼"–20 나사 1개 |
| 동작 습도 | 0 ~ 80% (비결로) |
| 동작 온도 | 0 ~ 30 °C |
| 전원 | 7.5 V DC, 2.5 A |
| 보관 습도 | 0 ~ 90% (비결로) |
| 보관 온도 | –20 ~ 60 °C |
| 권장 시스템 | |
| 기본 구성품 | 전원 어댑터, USB 3.0 케이블, 트리거 케이블, Ocular™ 이미징 소프트웨어, SDK 제공 |
| 지원 OS | Windows 7, 8, 8.1, 10, 11, Linux |
| 연결 포트 | USB 3.0 |
| 인증·보증 | |
| 보증 | 2년 |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
관련 제품
같은 카메라 중에서 사양이 가까운 제품입니다.

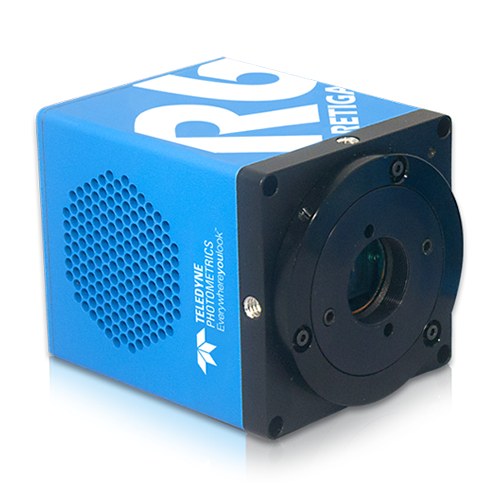

Retiga R6 CCD 카메라
Retiga R6 CCD Camera
16mm 시야에 5.9메가픽셀을 담은 범용 냉각 CCD로, 현미경 촬영의 기본기를 갖추면서 도입 문턱을 낮춘 모델입니다.

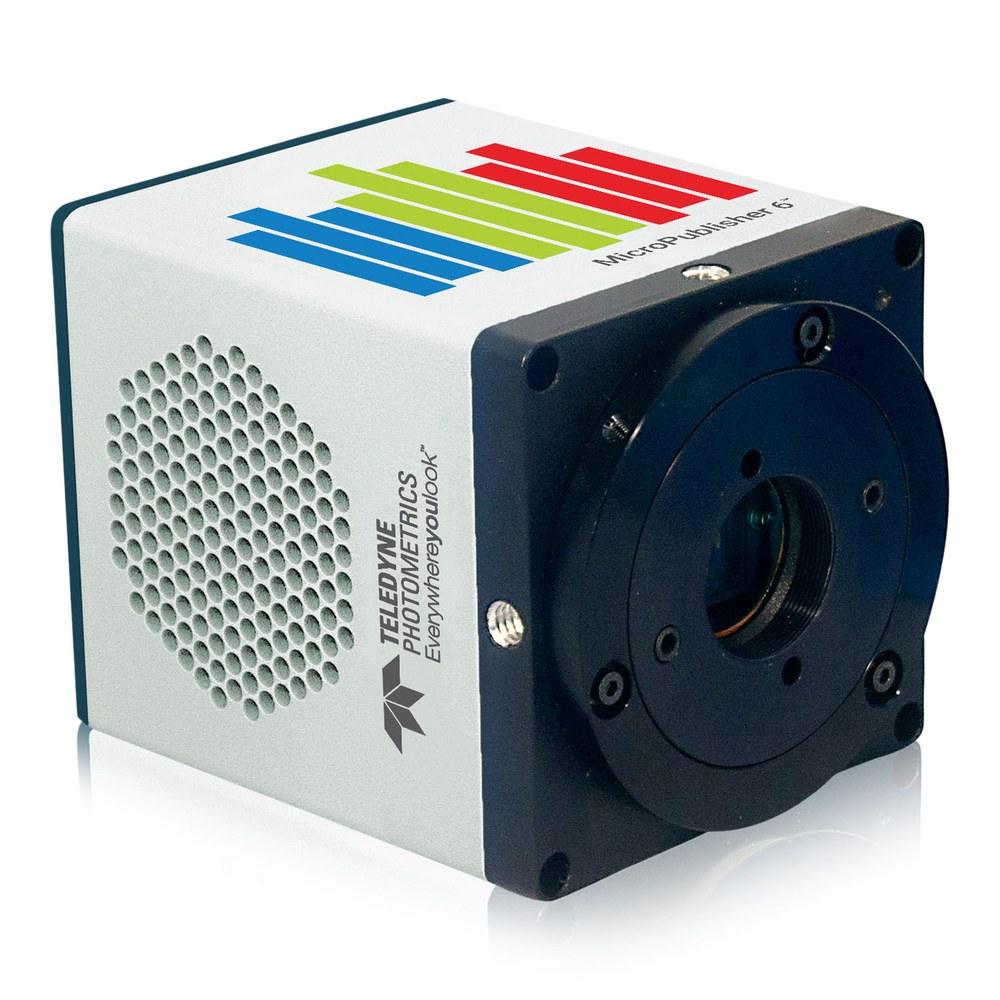

MicroPublisher 6 컬러 CCD 카메라
MicroPublisher 6 Color CCD Camera
베이어 필터로 색을 정확히 담는 5.9메가픽셀 컬러 CCD로, 현미경 문서화용이면서 형광 촬영을 견딜 만큼의 감도를 갖췄습니다.

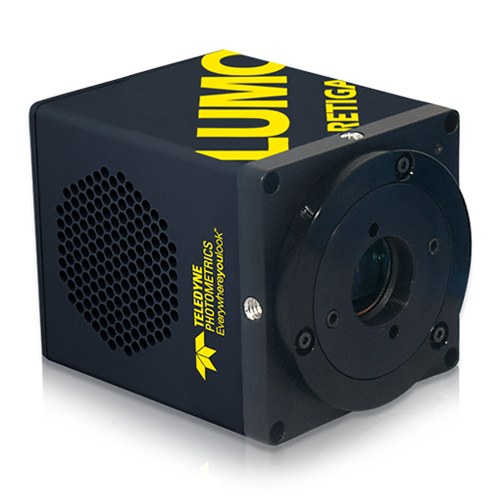

Retiga LUMO CCD 카메라
