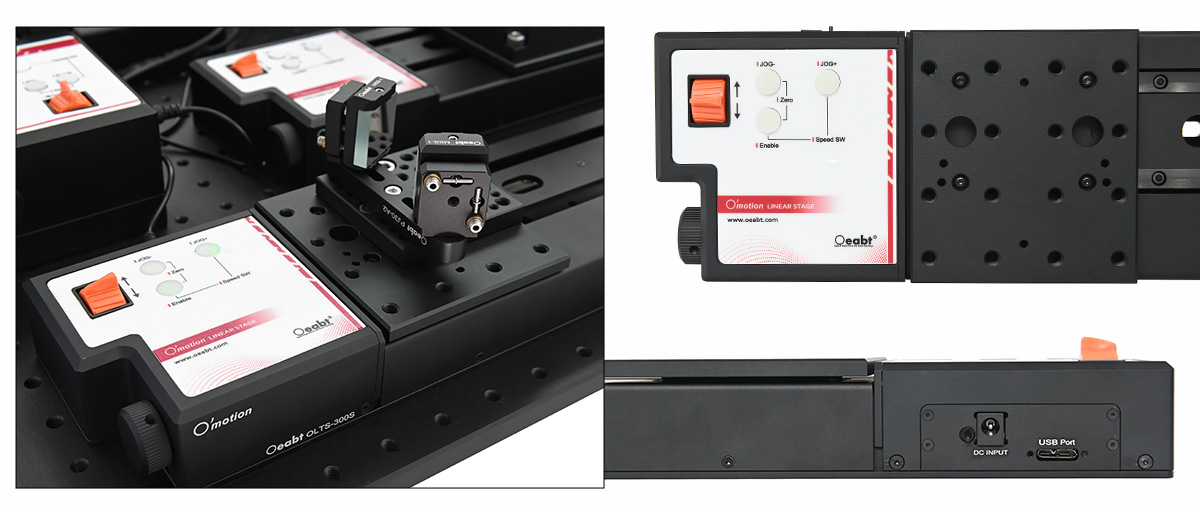

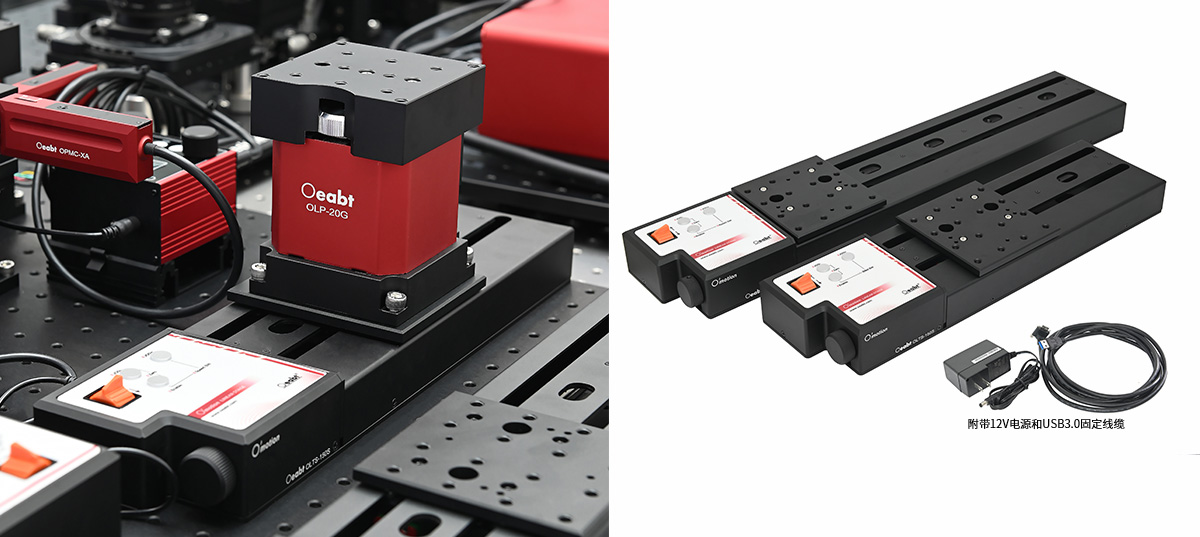

OLTS-S 시리즈 구동제어 일체형 장행정 리니어 스테이지

OLTS-S Series Integrated Drive Long-Travel Linear Stage

구동 및 제어 회로를 내장한 장행정 리니어 스테이지로, 양방향 출력축 28BYG 스테핑 모터를 채택해 전동/수동 겸용이 가능하며 홀 조이스틱을 통한 무단 가감속 제어를 지원합니다.

주요 특징

구동 및 제어 회로 내장, 양방향 출력축 28BYG 스테핑 모터 채택, 전동/수동 겸용 지원
PID 제어 기능 내장, 매끄러운 가감속 곡선, 이동체의 기동·정지가 안정적이고 걸림 없음
구동 펄스는 기본적으로 256배 미세 스텝 채택, 운동 플랫폼이 안정적이고 조용하게 동작
홀 조이스틱 채택, 리니어 스테이지에 실시간·선형·매끄러운 무단 가감속 제어 가능
점동, 저속 이동, 홀 무단 변속 전후 이송 등 자유 운동 제어 모드 지원
전원 차단 전 위치를 기억하는 기능 지원, 재시작 후 자동으로 원점 복귀하지 않음(수동 조작 가능)
조합 버튼으로 모터 리셋 및 속도 전환(고속/저속 2단) 실행
USB 시리얼 통신으로 상위 프로그램과 상호작용 지원, 통신 프로토콜은 ASCII O'motion 명령어 세트 채택

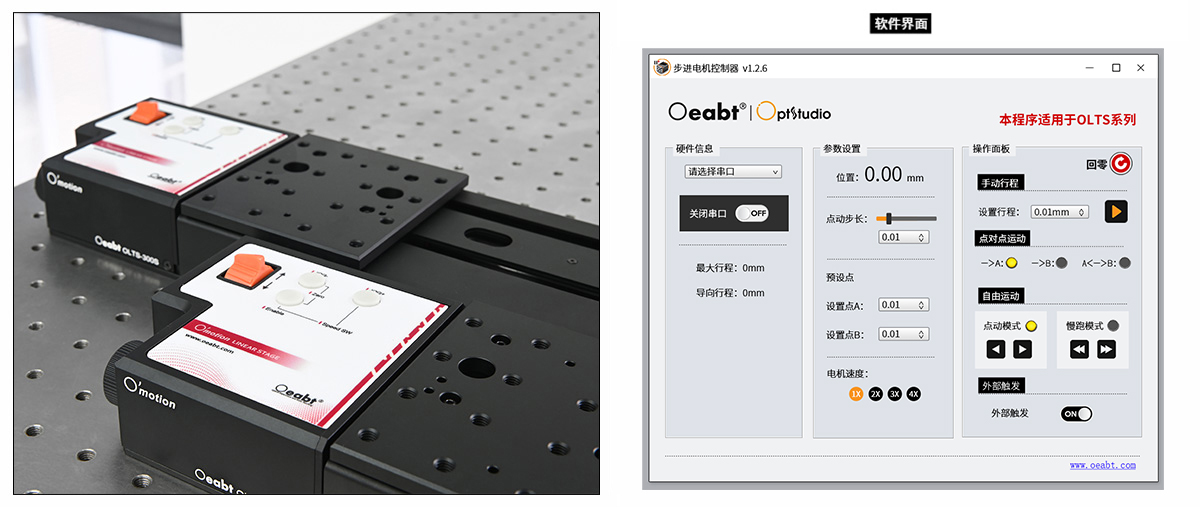

Windows/Linux/MacOS/Android 등 시리얼 통신 기능이 있는 운영체제에서 상위 제어 프로그램 개발 지원, 크로스 플랫폼 응용 구현
Windows용 상위 제어 프로그램 예제 및 통신 프로토콜 문서 제공, 사용자의 2차 개발 또는 시스템 통합에 편리

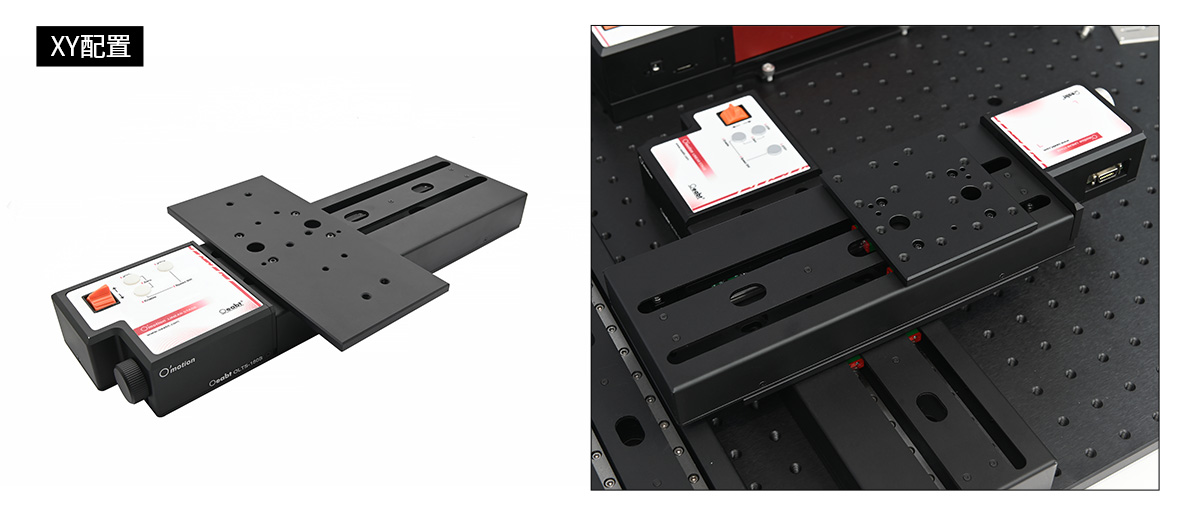

장행정 이동 스테이지를 XY 구성으로 조합
격판 설치 전 기존 스테이지의 테이블면을 먼저 분리할 것
M4 카운터보어로 스테이지에 고정
수직(Z축) 방향 설치

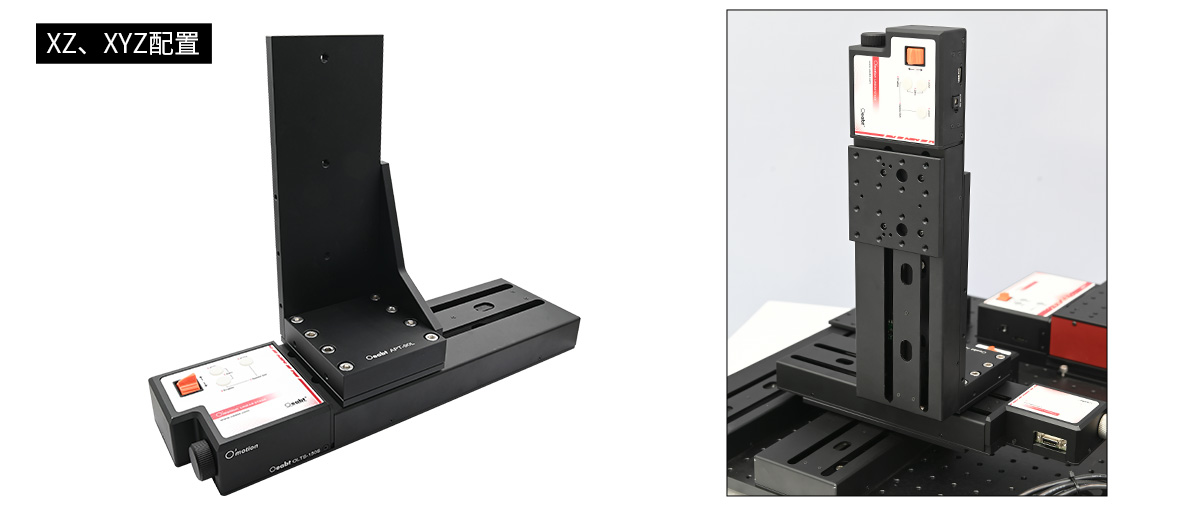

장행정 이동 스테이지를 XZ 또는 XYZ 구성으로 조합
플랫폼은 좌수 또는 우수로 설치 가능

모델 구성

4개 모델

모델명	사양	참고 단가	자료
OLTS-150S	총 행정: 146mm	약 2,842,784원	📄 도면
OLTS-300S	총 행정: 296mm	약 3,108,168원	📄 도면
BASE-PL	200×90×6mm	약 102,312원	📄 도면
APT-90L	102×98×230mm	약 180,320원	📄 도면

* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.

문의사항 · dh_jang@bionlifescience.com

상세 사양

규격	360×100×40.5mm
총 행정	146mm
중량	2000.3g
테이블면 크기	100×90mm
테이블면 나사	M6 16개, Ø3mm 핀 구멍 6개
리드스크류	Ø8×1mm (리드)
가이드 형식	이중 리니어 가이드
재질	알루미늄 합금 + 고탄소강
풀스텝 분해능	0.002μm/펄스
하프스텝 분해능	0.001μm/펄스
고속 모드 속도	4.69mm/s
저속 모드 속도	2.93mm/s
점동 거리	0.1mm (고정값)
위치 결정 정밀도	±0.01mm
단방향 반복 정밀도	±0.02mm
양방향 반복 정밀도	±0.03mm
하중 용량	11.7kg
모터 유형	2상 스테핑 모터
모터 모델	28BYG-60AB
정격 전류	0.6A/상
스텝각	1.8°
마이크로스텝 수	51200
센서 유형	슬롯형 광전 센서
센서 전원 전압	DC 5V
소비 전류	50mA
출력단 전기 특성	NPN 상시닫힘
신호 의미	로우 레벨 활성
