Marana sCMOS 천문·물리과학용 카메라
Marana sCMOS Camera
양자효율 95% 후면조사 센서를 진공 냉각 –45 °C로 운용하는 4.2메가픽셀 sCMOS로, 천문 관측과 분광에 맞춰 11 µm와 6.5 µm 두 화소를 제공합니다.
주요 특징
- 후면조사 센서 양자효율 최대 95% — 광량이 부족한 측정에서 신호대잡음 확보
- 영구 진공 밀봉 챔버 · –45 °C 냉각 — 장노출 시 열잡음 억제
- 4.2메가픽셀 2048 × 2048 · Marana 4.2B-11은 센서 대각 31.9 mm
- Marana 4.2B-6 고속 모드 135 fps (CoaXPress) · 저잡음 모드 읽기잡음 1.0 e⁻
- 듀얼 앰프 확장 동적범위(EDR) — 약한 영역과 밝은 영역을 한 프레임에
- 선형성 99.7% 이상 — 측광에 필요한 정량 정확도
- Glow Suppression 기술 — 4.2메가픽셀 전 배열을 수 분 노출까지 사용
- 적응광학 파면 센싱 대응 — 노출 직후 행 단위 전송으로 지연 최소화
- 분광 모드 · 32-bit 비닝 모드 — 온헤드에서 멀티트랙 데이터 축약

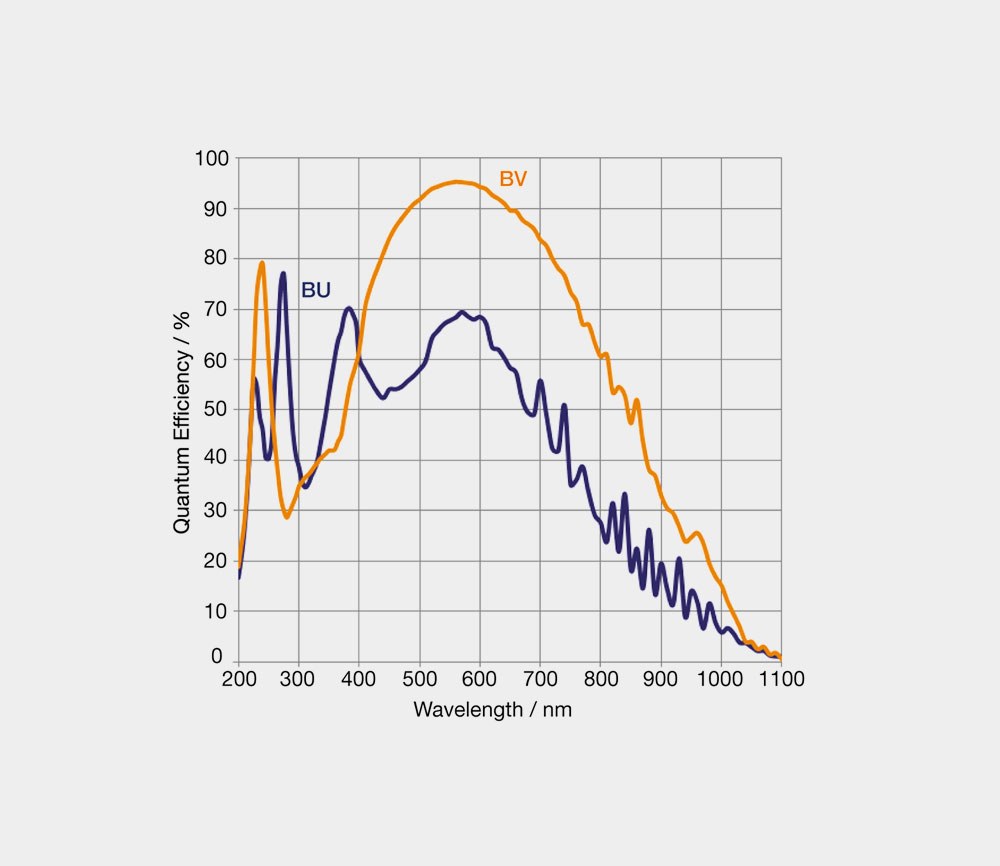

- Marana 4.2B-11 UV 강화 옵션(BU) — 260~400 nm 대응
모델 구성
2개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| Marana 4.2B-11 | 2048 × 2048 · 11 µm 화소 · 31.9 mm 대각 · 대면적 관측용UV 강화 QE 옵션(BU) 선택 가능 — 260~400 nm | 문의 | — |
| Marana 4.2B-6 | 2048 × 2046 · 6.5 µm 화소 · 18.8 mm 대각 · 최대 135 fps | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 핵심 사양 | |
|---|---|
| 화소 배열 | 2048 × 2048 (4.2B-11) · 2048 × 2046 (4.2B-6) |
| 유효 화소수 | 4.2 |
| 최대 프레임률 | 135 fps (4.2B-6 고속 모드, CoaXPress) · 74 fps (4.2B-6 16-bit) · 48 fps (4.2B-11 12-bit) |
| 화소 크기 | 11 µm (4.2B-11) · 6.5 µm (4.2B-6) |
| 센서 방식 | CMOS |
| 센서 대각 | 31.9 mm (4.2B-11) · 18.8 mm (4.2B-6) |
| 셔터 방식 | 롤링 셔터 (4.2B-6은 Global Clear 모드 지원) |
| 데이터 인터페이스 | USB 3.0 (4.2B-11은 CoaXPress 주문 대응) · USB 3.0 및 CoaXPress (4.2B-6) |
| 기능 | |
| 촬영 모드 | 4.2B-11: 고동적범위 16-bit(100 MHz) · 고속 12-bit(200 MHz) / 4.2B-6: 고속 고동적범위 16-bit(310 MHz) · 저잡음 12-bit(180 MHz) |
| 성능 | |
| 양자효율 | 최대 95% |
| 읽기잡음 | 1.6 e⁻ (4.2B-11 전 읽기 속도) · 1.0 e⁻ (4.2B-6 저잡음 12-bit) · 1.6 e⁻ (4.2B-6 고동적범위 16-bit) · 1.9 e⁻ (4.2B-6 고속 11-bit) |
| 암전류 | 0.7 e⁻/p/s (4.2B-11 공랭 –25 °C) · 0.3 e⁻/p/s (4.2B-11 수냉 –45 °C) · 0.15 / 0.10 e⁻/p/s (4.2B-6 동일 조건) |
| 선형성 | 99.7% 이상 |
| 광응답 비균일성 | 0.5% 미만 (광량 절반 구간 기준) |
| 물리·환경 | |
| 냉각 | –25 °C (공랭) · –45 °C (액체보조 냉각) |
| 디지털화 비트 심도 | 12-bit, 16-bit |
| 노출 시간 | 최소 마이크로초 단위 · 권장 최대 5분 (4.2B-6) / 60초 (4.2B-11), 소프트웨어 상한 10분 |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
관련 제품
같은 카메라 중에서 사양이 가까운 제품입니다.
CB2 시리즈 글로벌 셔터 과학용 sCMOS 카메라
Andor CB2 sCMOS Series
Sony sCMOS 센서를 글로벌 셔터로 구동하는 시리즈로, 0.5메가픽셀부터 24.5메가픽셀까지 세 가지 버전 다섯 모델에서 200~1000nm를 담당합니다.

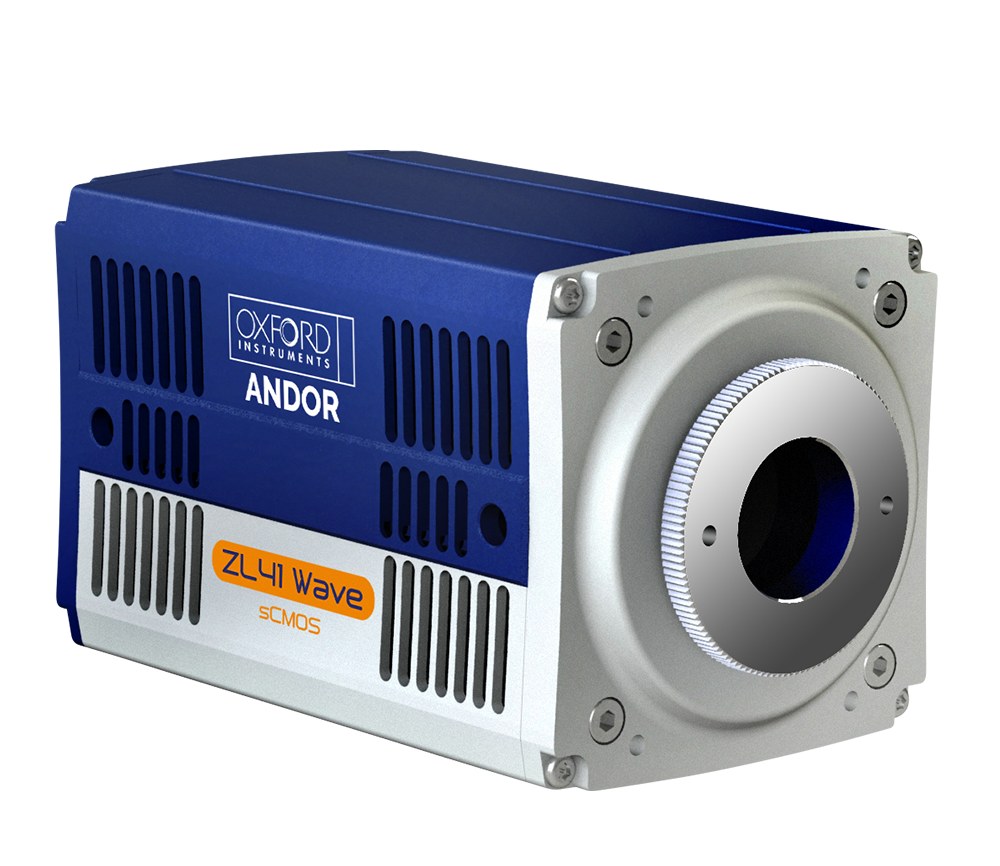

ZL41 Wave sCMOS 물리과학용 카메라
