Andor

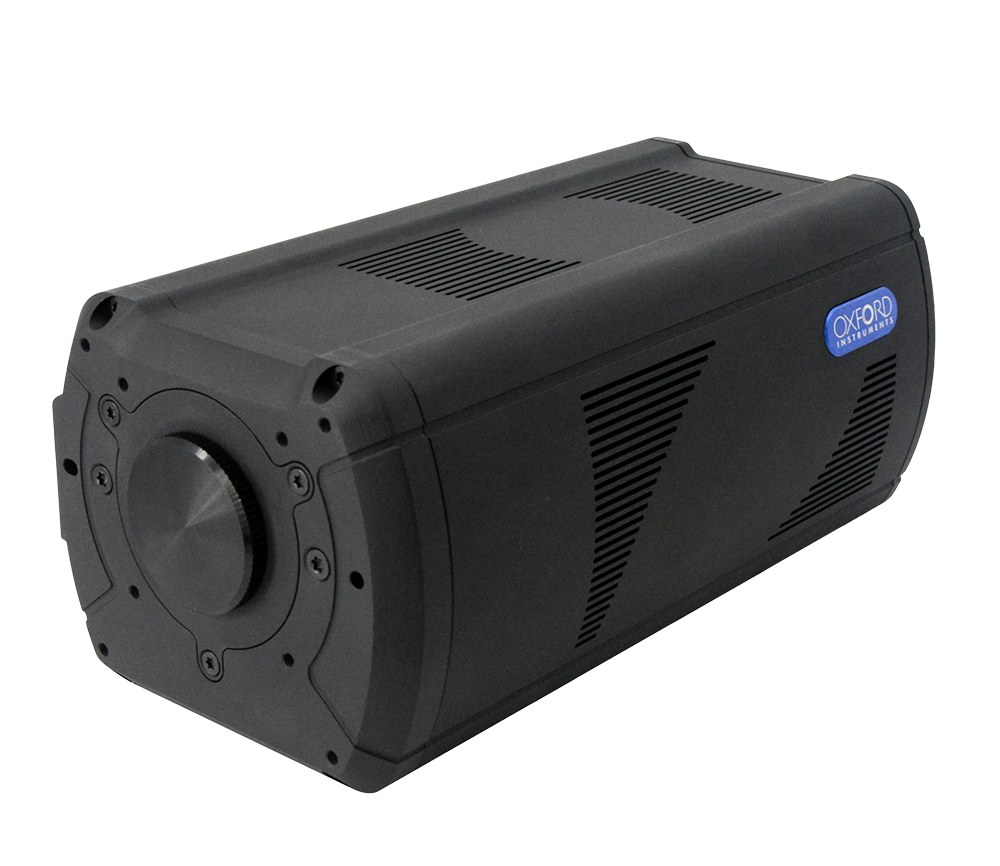

CB2 시리즈 글로벌 셔터 과학용 sCMOS 카메라
Andor CB2 sCMOS Series
Sony sCMOS 센서를 글로벌 셔터로 구동하는 시리즈로, 0.5메가픽셀부터 24.5메가픽셀까지 세 가지 버전 다섯 모델에서 200~1000nm를 담당합니다.
주요 특징
- 글로벌 셔터 — 롤링 셔터의 시간 왜곡 없이 전 화면 동시 스냅샷
- 0.5 · 1.7 · 7.1 · 8.1 · 24.5메가픽셀 다섯 모델 — 해상도와 속도 사이에서 선택
- 감응 파장 200~1000 nm (CB2 UV) · 400~1000 nm (High res · High speed)
- 내장 액체 냉각 –40 °C — 장노출에서 암전류 억제
- CB2 High speed 최대 1594 fps (CB2 0.5F)
- 온칩 2×2 비닝 — 2.74 µm 화소를 읽기잡음 배증 없이 5.48 µm로
- 주위 온도 –40 °C 동작 검증 — 고고도 관측 환경 대응
- CoaXPress 2.0 · SFP+ 10 GigE 인터페이스 선택
- 아날로그 게인 0~24 dB · 다중 ROI 지원
모델 구성
5개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| CB2 24B (High res) | 24.5메가픽셀 · 2.74 µm 화소 · 후면조사 적층 센서 · 19.3 mm 대각 | 문의 | — |
| CB2 7.1F (High speed) | 7.1메가픽셀 · 4.5 µm 화소 · 전면조사 · 207 fps | 문의 | — |
| CB2 1.7F (High speed) | 1.7메가픽셀 · 9 µm 화소 · 전면조사 · 662 fps | 문의 | — |
| CB2 0.5F (High speed) | 0.5메가픽셀 · 9 µm 화소 · 전면조사 · 1594 fps | 문의 | — |
| CB2 UV | 8.1메가픽셀 · 2.74 µm 화소 · 후면조사 UV 최적화 · 200–1000 nm | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 핵심 사양 | |
|---|---|
| 화소 배열 | 5328 × 4608 (High res) · 3216 × 2232 / 1608 × 1104 / 816 × 624 (High speed) · 2848 × 2848 (UV) |
| 유효 화소수 | 24.5 (High res) · 7.1 / 1.7 / 0.5 (High speed) · 8.1 (UV) |
| 최대 프레임률 | 1594 fps (CB2 0.5F) · 662 fps (CB2 1.7F) · 207 fps (CB2 7.1F) · 106 fps (High res 2×2 비닝) · 194 fps (UV 2×2 비닝) |
| 화소 크기 | 2.74 µm (High res · UV, 2×2 비닝 시 5.48 µm) · 9 µm (CB2 0.5F · 1.7F) · 4.5 µm (CB2 7.1F) |
| 센서 방식 | CMOS |
| 센서 대각 | 19.3 mm (High res) · 17.6 / 17.6 / 9.2 mm (High speed) · 11.2 mm (UV) |
| 셔터 방식 | 글로벌 셔터 |
| 감응 파장 | 400–1000 nm (High res · High speed) · 200–1000 nm (UV) |
| 렌즈 마운트 | C-Mount (High res는 TFL-Mount 선택 가능) |
| 데이터 인터페이스 | CoaXPress 2.0 · SFP+ 10 GigE (이더넷 또는 광) |
| 성능 | |
| 양자효율 | 74% (High res · High speed) · 300 nm에서 50% 초과, 500 nm에서 70% 초과 (UV) |
| 읽기잡음 | 1.40 e⁻ (High res, CB2 7.1F) · 2.60 e⁻ (CB2 1.7F · 0.5F) · 1.60 e⁻ (UV, 중앙값) |
| 암전류 | 0.043 e⁻/p/s (High res) · 0.26 ~ 1.54 e⁻/p/s (High speed) · 0.014 e⁻/p/s (UV) — 20 °C 기준 |
| 화소 우물 용량 | 9,500 e⁻ (High res) · 23,000 ~ 94,000 e⁻ (High speed) · 9,200 e⁻ (UV) |
| 물리·환경 | |
| 냉각 | –5 °C (공랭, 주위 온도 25 °C) · –20 °C (수냉 25 °C) · –40 °C (수냉 5 °C) |
| 디지털화 비트 심도 | 8-bit, 10-bit, 12-bit · HDR 14-bit (High speed) / 16-bit (High res · UV) |
| 치수 (가로×세로×길이) | 93 × 77.5 × 183.7 mm (CoaXPress) · 93 × 77.5 × 180.4 mm (GigE) |
| 질량 | 1.3 kg |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
관련 제품
같은 카메라 중에서 사양이 가까운 제품입니다.

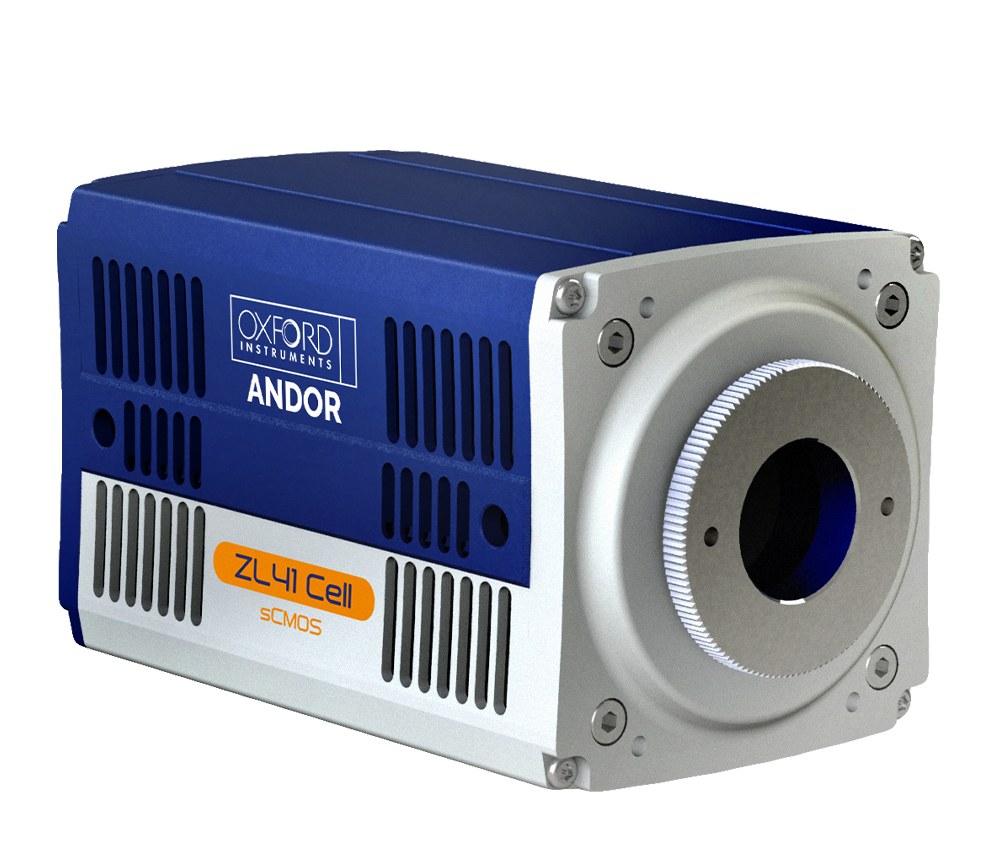

ZL41 Cell sCMOS 생명과학용 카메라
ZL41 Cell sCMOS Camera
Zyla 시리즈를 생명과학용으로 다시 낸 sCMOS로, 4.2메가픽셀과 5.5메가픽셀 두 형식에서 읽기잡음 0.9e-와 USB 3.0 53fps를 함께 제공합니다.

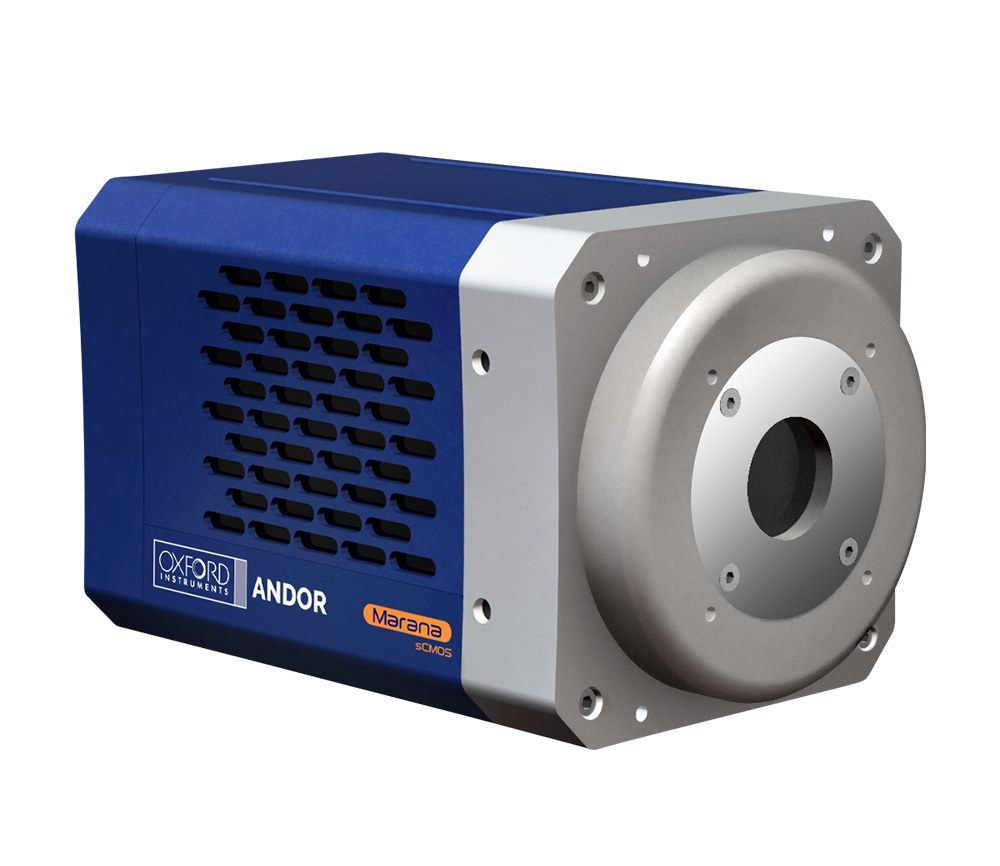

Marana sCMOS 천문·물리과학용 카메라
Marana sCMOS Camera
양자효율 95% 후면조사 센서를 진공 냉각 –45 °C로 운용하는 4.2메가픽셀 sCMOS로, 천문 관측과 분광에 맞춰 11 µm와 6.5 µm 두 화소를 제공합니다.

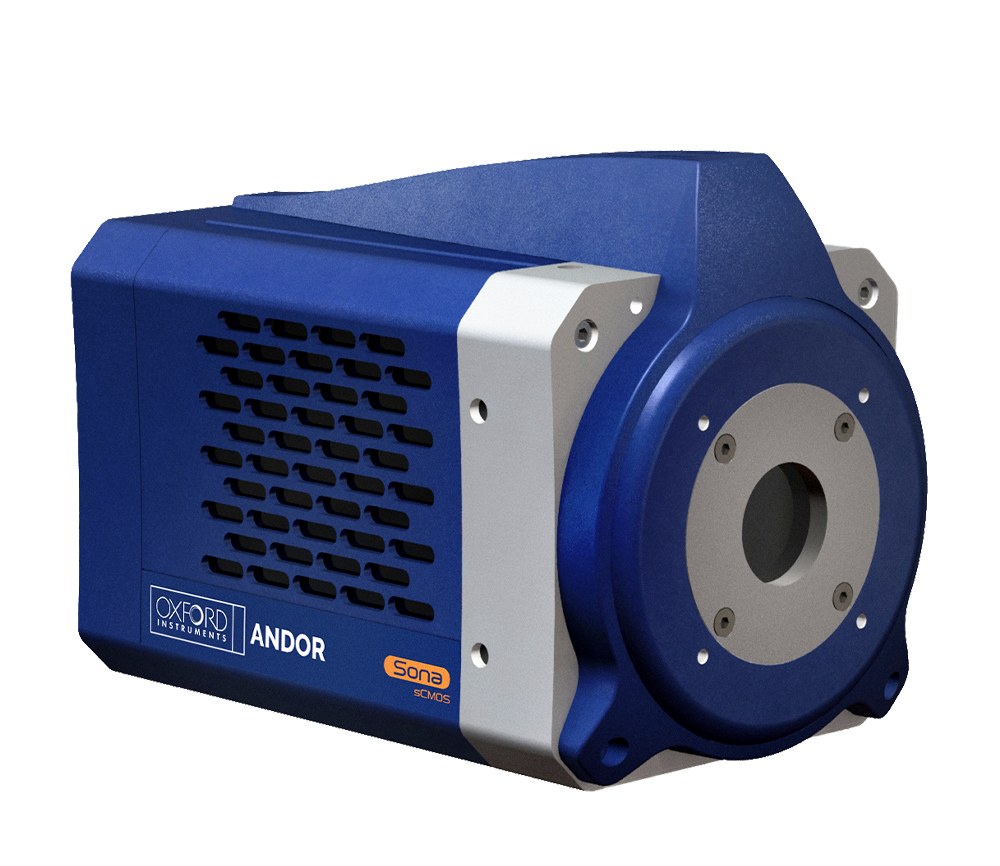

Sona sCMOS 후면조사 과학용 카메라
