Sona sCMOS 후면조사 과학용 카메라
Sona sCMOS Camera
양자효율 95% 후면조사 센서를 영구 진공 챔버에 밀봉해 –45 °C까지 냉각한 sCMOS로, 6.5 µm와 11 µm 두 화소 크기 중에서 배율에 맞춰 고릅니다.
주요 특징

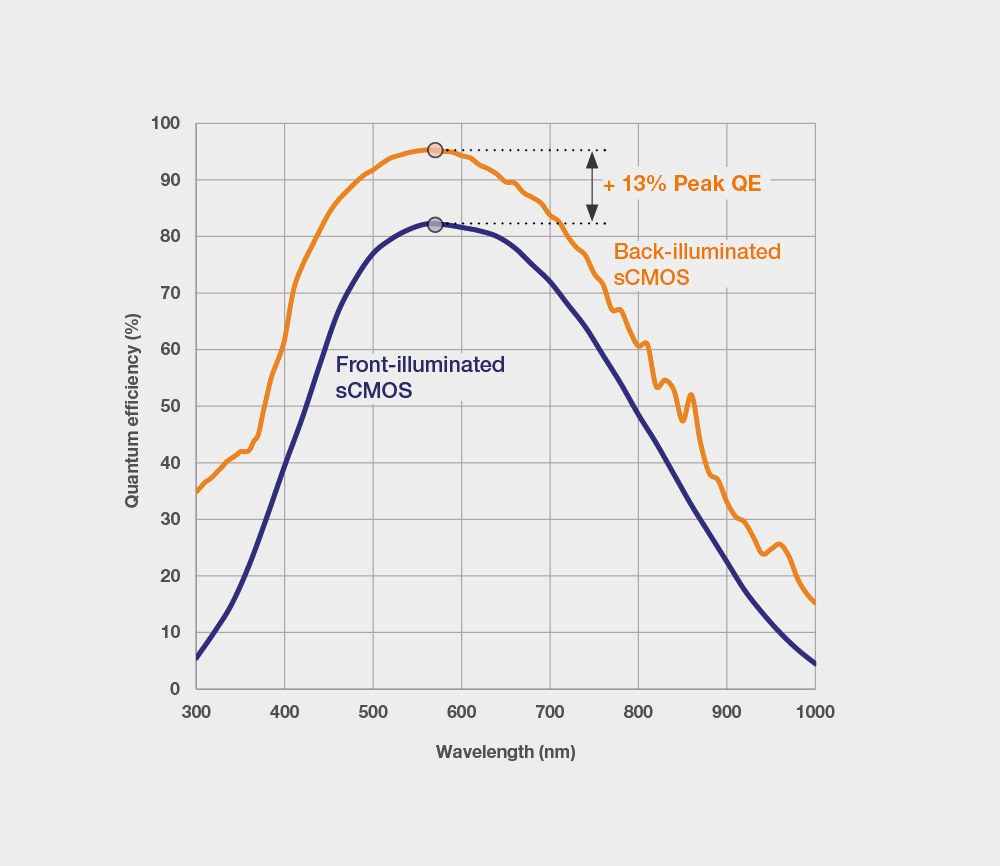

- 후면조사 센서 양자효율 95% — 약한 형광에서 신호를 건진다
- 영구 진공 밀봉 챔버 — 공랭 –25 °C, 액체보조 냉각 –45 °C
- Sona-6 고속 모드 135 fps · Sona-11 48 fps — 신호 번짐 없이 동적 과정 추적
- 선형성 99.7% 이상 — 전 신호 구간에서 농도·속도 정량
- 6.5 µm(Sona-6) · 11 µm(Sona-11) 화소 — 40x·60x 배율에 맞춰 선택
- Sona-11 32 mm 센서 대각 — F-mount로 넓은 시야 확보
- Anti-Glow 기술(Sona-11 32 mm) — 2048 × 2048 전 배열을 장노출에서 사용
- SRRF-Stream+ 대응 — 일반 형광 현미경에서 약 100 nm 분해
- 팬 냉각·수냉 기본 제공 — 진동에 민감한 셋업 대응
모델 구성
3개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| Sona-11 (32 mm) | 2048 × 2048 · 11 µm 화소 · 32 mm 센서 대각 · F-Mount | 문의 | — |
| Sona-11 (22 mm) | 1400 × 1400 · 11 µm 화소 · 22 mm 센서 대각 · C-Mount | 문의 | — |
| Sona-6 | 2048 × 2048 · 6.5 µm 화소 · 18.8 mm 센서 대각 · 최대 135 fps | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 핵심 사양 | |
|---|---|
| 화소 배열 | 2048 × 2048 (Sona-11 32 mm · Sona-6) · 1400 × 1400 (Sona-11 22 mm) |
| 유효 화소수 | 4.2 (Sona-11 22 mm 모델은 2.0) |
| 최대 프레임률 | 135 fps (Sona-6 고속 모드) · 48 fps (Sona-11) |
| 센서 모델 | GPixel GSENSE 400BSI (Sona-11) · GPixel GSENSE 2020BSI (Sona-6) |
| 화소 크기 | 11 µm (Sona-11) · 6.5 µm (Sona-6) |
| 센서 방식 | CMOS |
| 센서 대각 | 32 mm (Sona-11 32 mm) · 22 mm (Sona-11 22 mm) · 18.8 mm (Sona-6) |
| 셔터 방식 | 롤링 셔터 |
| 렌즈 마운트 | F-Mount (Sona-11 32 mm) · C-Mount (Sona-11 22 mm · Sona-6) |
| 데이터 인터페이스 | USB 3.0 (전 모델) · CoaXPress (Sona-6) |
| 기능 | |
| 촬영 모드 | Sona-6: 저잡음(2-CMS) 12-bit · HDR 16-bit · 고속 11-bit |
| 성능 | |
| 양자효율 | 95% |
| 읽기잡음 | 1.0 e⁻ (Sona-6 저잡음 12-bit) · 1.6 e⁻ (Sona-11 전 모드, Sona-6 HDR 16-bit) · 1.8 e⁻ (Sona-6 고속 11-bit) |
| 암전류 | 0.3 e⁻/p/s (Sona-11) · 0.1 e⁻/p/s (Sona-6) |
| 화소 우물 용량 | 85,000 e⁻ (Sona-11 16-bit) · 42,000 e⁻ (Sona-6 HDR 16-bit) · 1,800 e⁻ (Sona-6 고속 11-bit) · 1,100 e⁻ (Sona-6 저잡음 12-bit) |
| 동적범위 | 53000 : 1 (Sona-11) · 26250 : 1 (Sona-6) |
| 선형성 | 99.7% 이상 |
| 광응답 비균일성 | 0.5% 미만 (Sona-11) · 0.3% 미만 (Sona-6 HDR 모드) |
| 물리·환경 | |
| 냉각 | –25 °C (공랭) · –45 °C (액체보조 냉각) |
| 디지털화 비트 심도 | 12-bit, 16-bit (Sona-11) · 11-bit, 12-bit, 16-bit (Sona-6) |
| 인증·보증 | |
| 보증 | 센서 챔버 기밀 5년 |
