Teledyne Photometrics

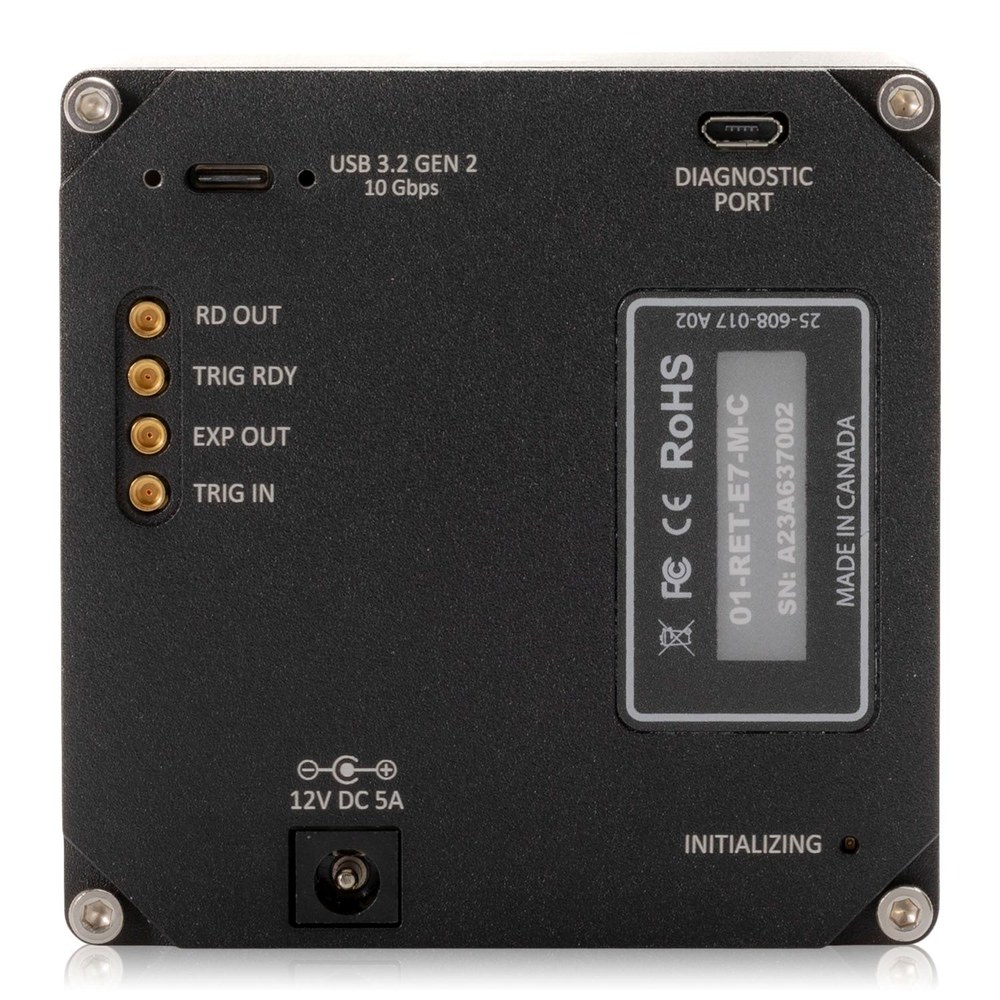

Retiga E 시리즈 냉각 CMOS 카메라

Retiga E Family Cooled CMOS Camera

암전류를 0.001e-/화소/초까지 낮춰 한 시간이 넘는 노출을 CMOS로 가능하게 한, 장비 내장을 겨냥한 냉각 카메라입니다.

주요 특징

2개 모델

모델명	사양	참고 단가	자료
Retiga E7 (01-RET-E7-M-C)	3200 × 2200 · 7MP · 4.5µm 화소 · 51fps · 글로벌 셔터	문의	—
Retiga E20 (01-RET-E20-M-C)	5472 × 3648 · 19.9MP · 2.4µm 화소 · 22fps제조사 기준 선행 생산(preproduction) 단계 — 납기는 문의 바랍니다	문의	—

* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.

핵심 사양
화소 배열	3200 × 2200
유효 화소수	7
최대 프레임률	51 fps
최소 행 주기	9 µs
센서 모델	Sony-Based
화소 크기	4.5 µm
센서 방식	CMOS
센서 대각	15.7 mm
셔터 방식	글로벌 셔터
감응 파장	300–1100 nm
컬러/흑백	흑백
렌즈 마운트	C-Mount
데이터 인터페이스	USB 3.2 10 Gbps
기능
촬영 모드	고속(Speed) · 장노출(Long Exposure) · 확장 다이내믹 레인지(EDR)
트리거 모드	Read Out, Trigger Ready, Exposure Out, Trigger In
성능
변환 게인	12-bit Speed · Long Exposure 모드에서 게인 2단(6.2 · 2.1 e⁻/gray), 16-bit EDR 모드에서 게인 1단(0.35 e⁻/gray)
암전류	0.001 e⁻/p/s
동적범위	11000 : 1
화소 우물 용량	23,000 e⁻
양자효율	73%
읽기잡음	2.1 e⁻
센서 재질	실리콘
물리·환경
냉각	–25 °C (주위 온도 25 °C)
디지털화 비트 심도	12-bit, 16-bit
치수 (가로×세로×길이)	86 × 86 × 89 mm
시야	14.4 × 10 mm
질량	0.8 kg
체결부	면당 ¼"–20 나사 2개
동작 습도	0 ~ 80% (비결로)
동작 온도	0 ~ 30 °C
전원	12 V DC, 8 A
보관 습도	0 ~ 90% (비결로)
보관 온도	–20 ~ 60 °C
권장 시스템
기본 구성품	USB 3.2 카드·케이블, 퀵스타트 가이드, 트리거 케이블, 전원 어댑터
권장 CPU	3.0 GHz 이상 Intel 프로세서, 4코어 이상
지원 OS	Windows 7, 8, 8.1, 10, 11, Linux
연결 포트	USB 3.2 10 Gbps
권장 RAM	>8 GB DDR3
인증·보증
보증	3년
