DRP 시리즈 차동 정밀 조정기
DRP Series Differential Micrometer
Nano 시리즈 플렉셔 스테이지 및 선형 이동 스테이지에 사용하는 모듈형 수동 차동 드라이버로, 눈금 있는 정밀 조정 버니어 노브(50눈금)를 통해 조·정밀 조정을 모두 지원합니다.
주요 특징
- 모듈형 수동 차동 드라이버

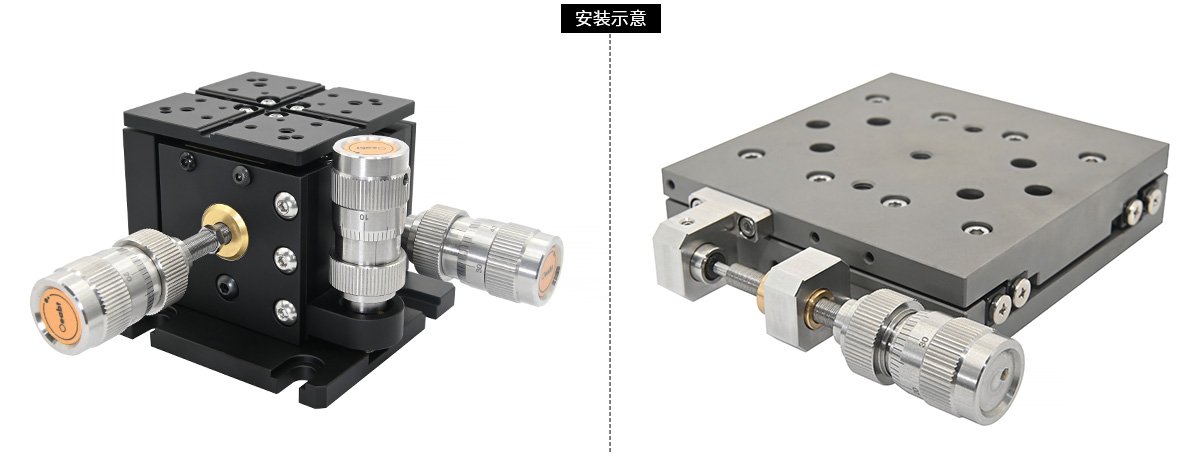

- Nano 시리즈 플렉셔 스테이지 또는 선형 이동 스테이지에 적용
- 눈금이 있는 정밀 조정 버니어 노브(50눈금)

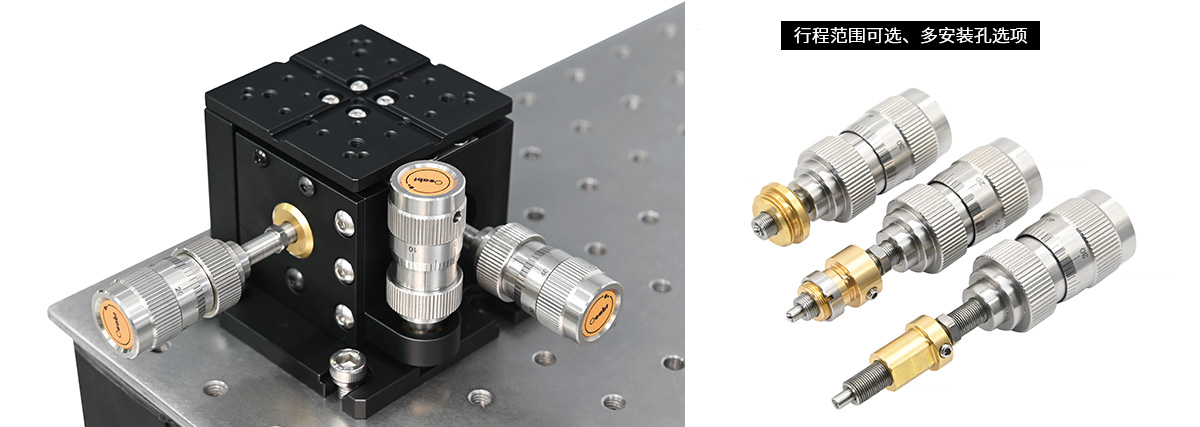

- 행정 범위 선택 가능
- 황동 부품은 Ø9.5mm 또는 M9.5×0.5, M14×1.0 장착 슬리브에 설치 가능

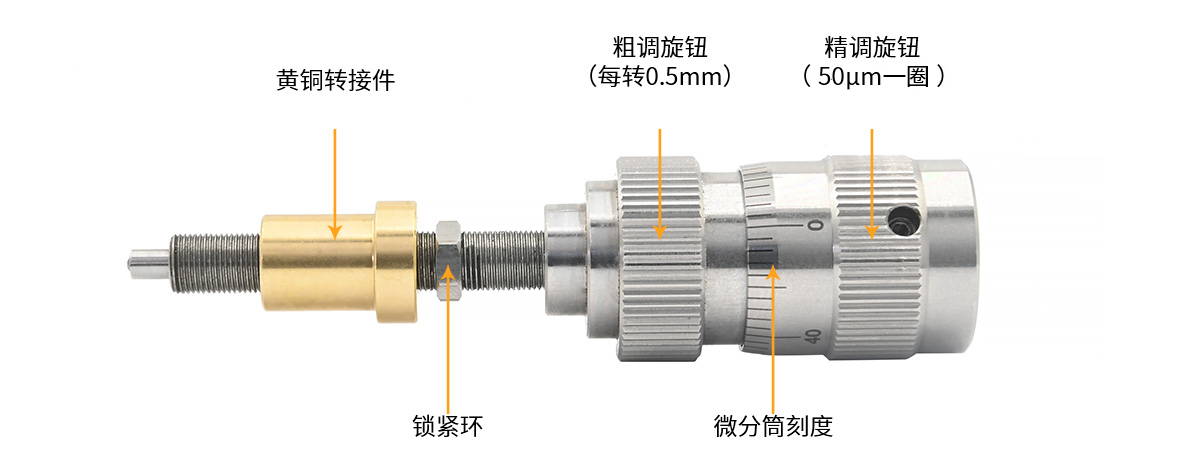

- 정밀 조정 행정 300μm, 50μm/회전
- 회전당 이송량: 조 조정 0.5mm/회전, 정밀 조정 50μm/회전

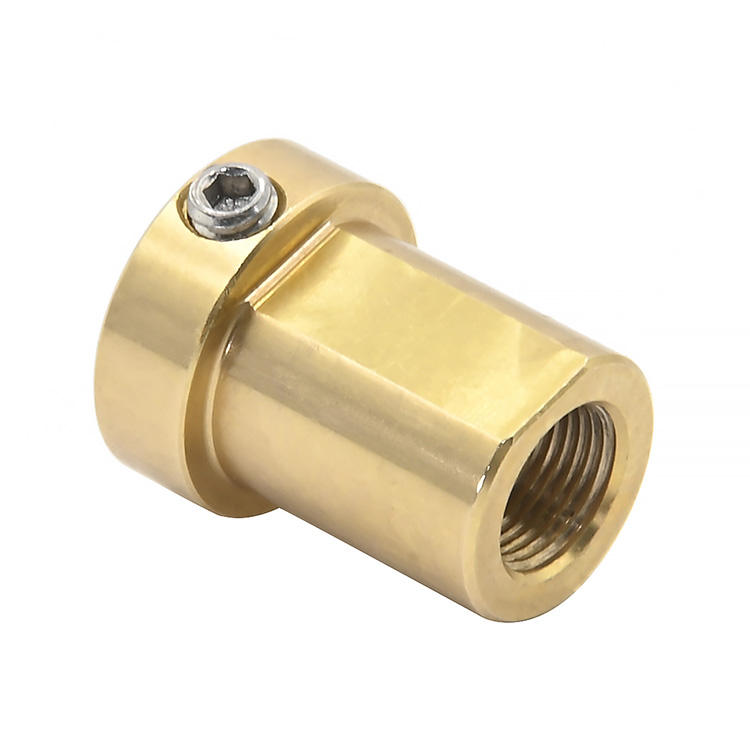

- 황동 어댑터는 Ø9.5mm 장착 슬리브에 설치 가능

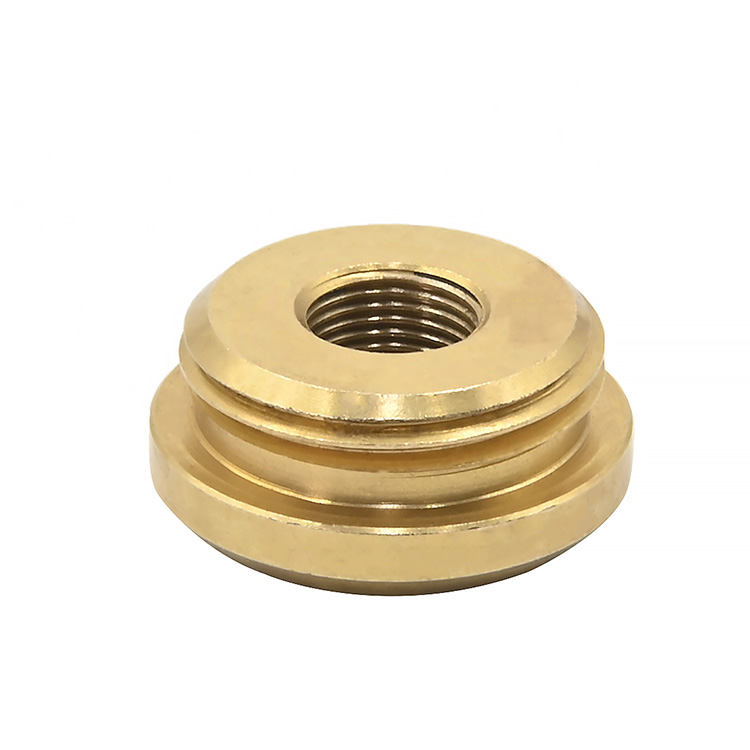

- 황동 어댑터는 M9.5×0.5 장착 슬리브에 설치 가능

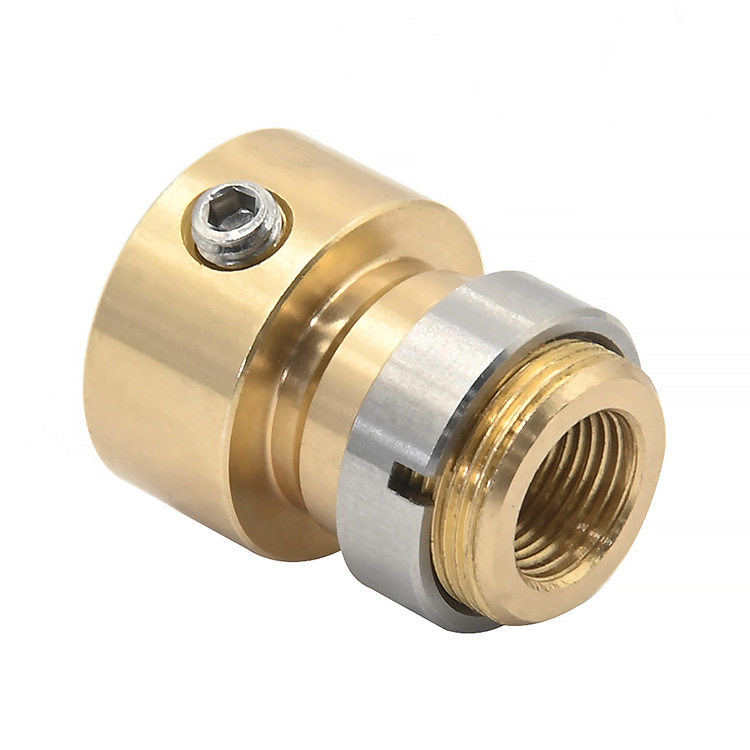

- 황동 어댑터는 M14×1.0 장착 슬리브에 설치 가능
모델 구성
7개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| DRP31-A | 조 조정 8.8mm | 약 346,528원 | |
| DRP41-A | 조 조정 18.8mm | 약 363,776원 | |
| DRP31-B | 조 조정 7.8mm | 약 346,528원 | |
| DRP41-B | 조 조정 17.8mm | 약 363,776원 | |
| DRP18-C (잠금링 없음) | 조 조정 6.2mm | 약 321,048원 | — |
| DRP31-C | 조 조정 16.8mm | 약 346,528원 | |
| DRP41-C | 조 조정 26.8mm | 약 363,776원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 조정 나사 | M6×0.5, 조 조정 0.5mm/회전 |
| 정밀 조정 행정 | 300μm, 50μm/회전 |
| 회전당 이송량 | 조 조정 0.5mm/회전, 정밀 조정 50μm/회전 |
| 이론 정밀도 | ＜1μm |
| 규격(DRP31) | Ø20.0×72.8mm |
| 조 조정 행정(DRP31-A) | 8.8mm |
| 황동 장착 지름 | Ø9.5mm |
| 중량(DRP31-A) | 87.8g |
| 조 조정 행정(DRP31-B) | 7.8mm |
| 황동 장착 나사 | M9.5×0.5 |
| 중량(DRP31-B) | 90.7g |
| 규격(DRP18-C) | Ø20×57.4mm |
| 조 조정 행정(DRP18-C) | 6.2mm |
| 황동 장착 나사(DRP18-C) | M14×1.0 |
| 중량(DRP18-C) | 85.8g |
