DRL51 시리즈 차동 조정기
DRL51 Series Differential Micrometer
Nano 시리즈 플렉셔 스테이지 및 선형 이동 스테이지에 사용하는 모듈형 수동 차동 드라이버로, 13mm 조 조정 행정과 300μm 정밀 조정 행정, 1μm 이론 정밀도를 제공합니다.
주요 특징
- 모듈형 수동 차동 드라이버

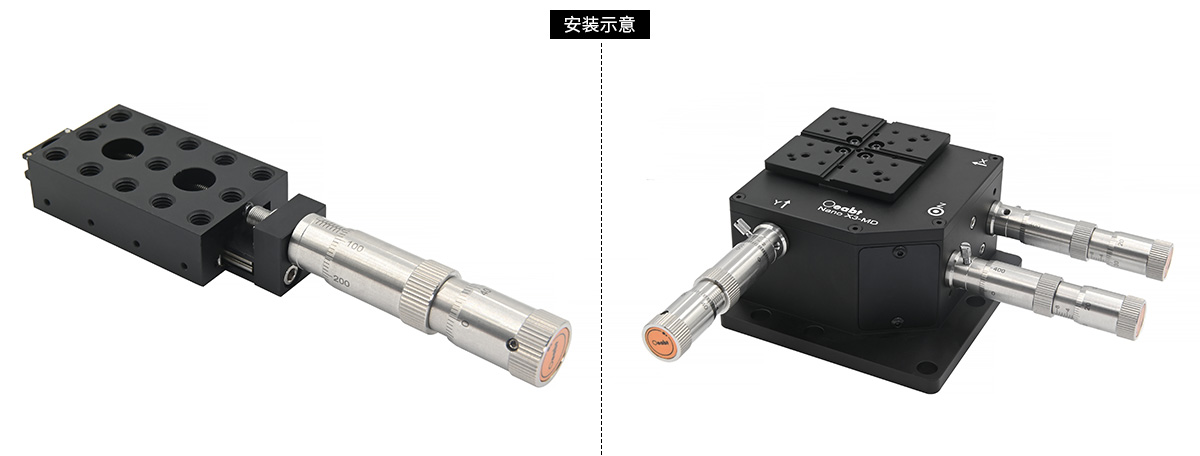

- Nano 시리즈 플렉셔 스테이지 또는 선형 이동 스테이지에 적용

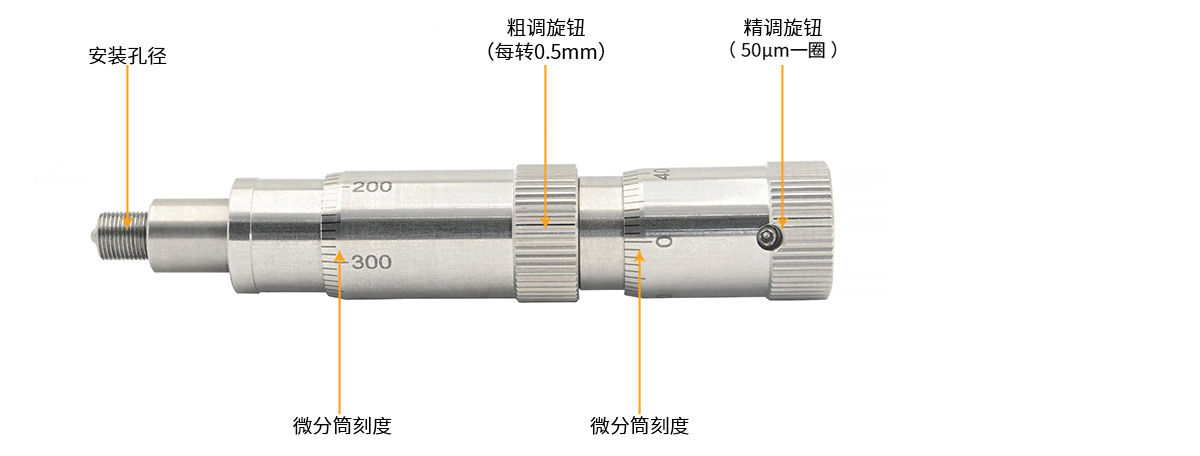

- 조 조정 행정 13mm, 1회전당 0.5mm
- 정밀 조정 행정 300μm, 1회전당 50μm
- 정밀 조정 이론 정밀도: 1μm

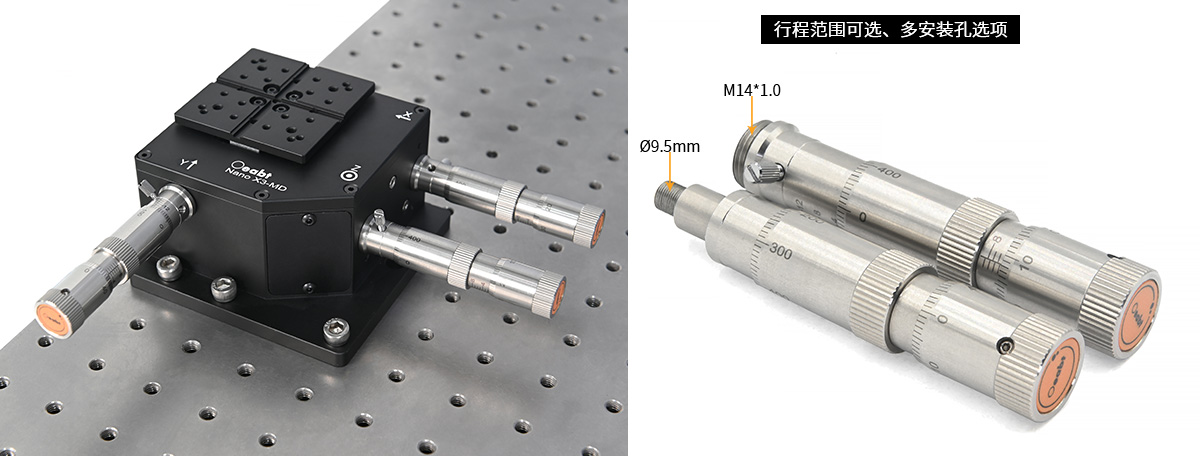

- Ø9.5mm 또는 M14×1.0 장착 구멍이 있는 스테이지와 호환
- Ø9.5mm 장착 구멍이 있는 스테이지와 호환
- M14×1.0 장착 구멍이 있는 스테이지와 호환
모델 구성
2개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 조 조정 행정 | 13mm, 0.5mm/회전 |
| 정밀 조정 행정 | 300μm, 50μm/회전 |
| 이론 정밀도 | 1μm |
| 재질 | 304 스테인리스 스틸 |
| 규격 | Ø20.0×72.8mm |
| 장착 지름 | Ø9.5mm |
| 중량 | 88.0g |
