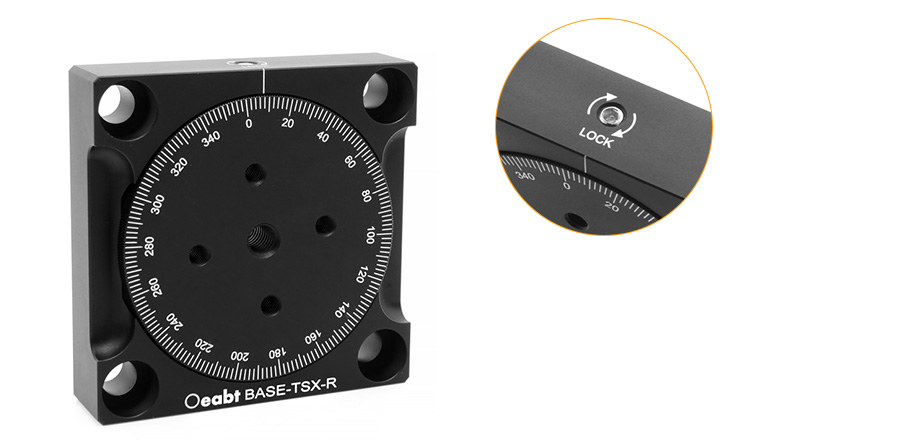

BASE-TSX-R 360° 회전 장착 베이스
BASE-TSX-R 360° Rotating Mounting Base

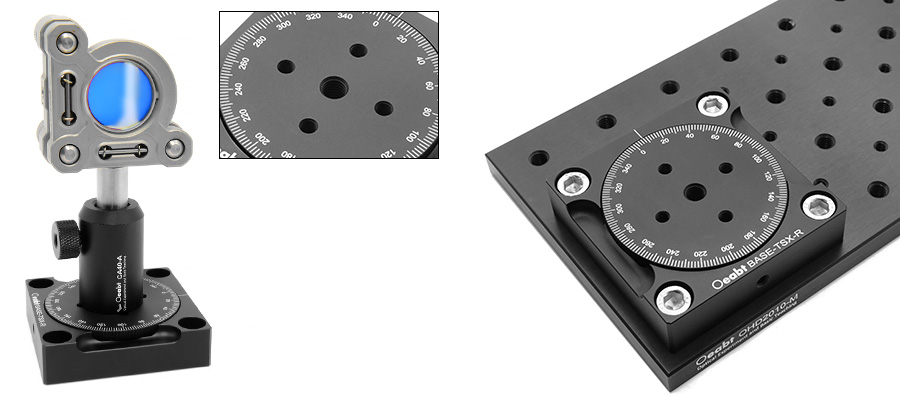

360° 연속 회전이 가능한 장착 베이스로, 측면 나사로 위치를 고정할 수 있으며 수평 설치 시 최대 50kg의 하중을 지지합니다.
주요 특징
- 360° 연속 회전 가능
- 레이저 눈금 증분 2°, 정렬선 표시
- 장착 플랫폼 높이: 16.1mm
- 고정 메커니즘, 측면 나사로 위치 잠금 가능

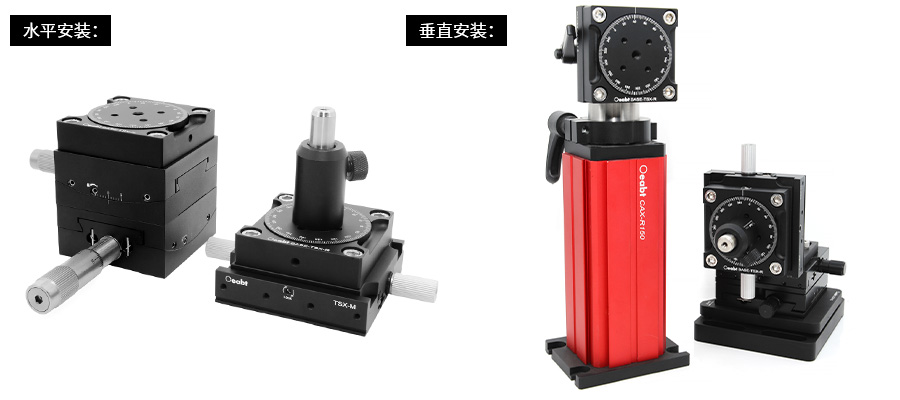

- 하중 용량: 수평면 설치 시 110lbs(50kg); 수직면 설치 시 9lbs(4kg)
모델 구성
1개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 62.2×62.2×16.1mm |
| 행정 범위 | 360° 회전, 눈금 2° |
| 하중 용량 | 수평면 110lbs(50kg); 수직면 9lbs(4kg) |
| 나사 종류 | M4 5개, M6 1개, Ø6.7mm 카운터보어 4개 |
| 중량 | 151.6g |
| 재질 | 7075 알루미늄 합금 |
