LMTS-15G 전동 초점조절대

LMTS-15G Motorized Focusing Stage

Ø8mm 볼스크류와 이중 리니어 가이드를 조합한 전동 초점조절대로, ±2μm 양방향 반복성과 ±5μm 반복 정밀도를 제공하며 OSMC-1U 또는 O'motion 4축 컨트롤러와 함께 사용합니다.

주요 특징

Ø8mm 볼스크류와 이중 리니어 가이드 조합으로 운동의 매끄러움, 정밀도, 내모멘트 성능 확보
양방향 반복성 ±2μm, 반복 정밀도 ±5μm, 최소 분해능 ≤1μm

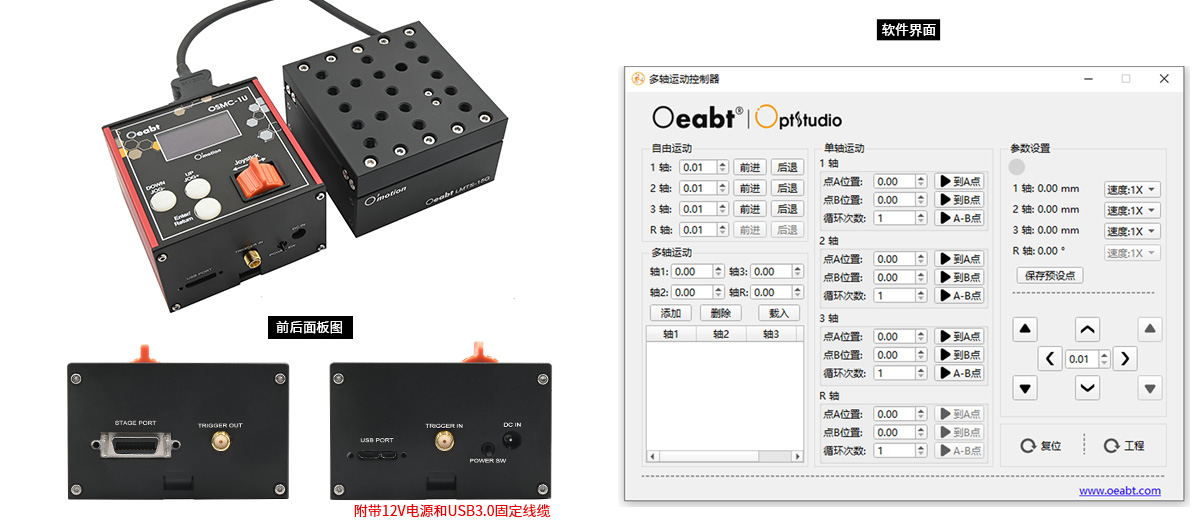

OSMC-1U 단축 컨트롤러 또는 O'motion 4축 운동 컨트롤러와 함께 사용 권장
USB 시리얼 통신으로 상위 프로그램과 상호작용 지원, 통신 프로토콜은 ASCII O'motion 명령어 세트 채택
Windows/Linux/MacOS/Android 등 운영체제에서 상위 제어 프로그램 개발 지원, 크로스 플랫폼 응용 구현
Windows용 상위 제어 프로그램 예제 및 통신 프로토콜 문서 제공, 2차 개발 또는 시스템 통합에 편리
최대 42BYG 2상 스테핑 모터로 구동되는 운동 실행기 지원
PID 제어 기능 내장, 매끄러운 가감속 곡선으로 안정적인 운동과 걸림 없는 기동·정지 보장
소프트웨어를 통해 출력 전류 및 마이크로스텝 수 조정 가능, 최대 256배 미세 분할 지원
홀 또는 광전 인코더, 마그네틱 스케일, 광학 스케일이 있는 실행기 지원, 반폐루프 및 폐루프 모드에서 정밀 위치 결정 구현
로컬 조작: 홀 조이스틱으로 실시간 무단 변속 구현, 점동, 저속 이동 등 자유 운동 지원
프로그램 제어로 위치, 속도 모드 설정 및 예설 지점 간 자동 순환 운동 지원
외부 PWM 신호로 기동·정지 및 방향 전환 제어 지원(펄스폭 또는 주파수 인식 모드)
Oeabt 시리즈 스테핑 모터의 전기·기계 파라미터를 자동 인식, 수동 설정 없이 디버깅 절차 간소화
1.54인치 OLED 화면 탑재, 중국어 메뉴 표시, 상태 파라미터 한눈에 확인 가능
전원 차단 전 위치를 기억하는 기능 지원, 재시작 후 자동으로 원점 복귀하지 않음(수동 조작 가능)
표준 USB 시리얼 포트 제공, 개방형 ASCII 명령어 세트 채택, Windows, Linux, MacOS, Android 등과 호환

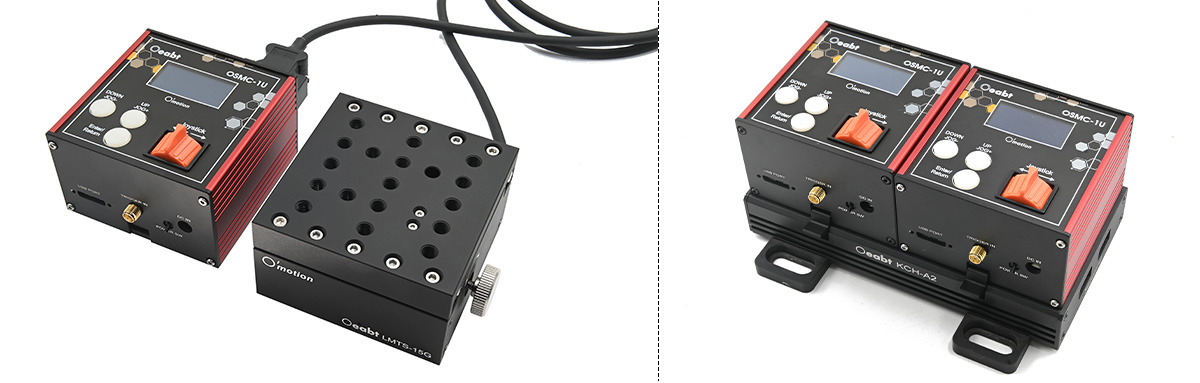

Oeabt 버스 및 전원 허브와 조합 사용 지원, 허브 1개당 최대 4대 집적 지원
Windows용 상위 프로그램 예제 및 통신 프로토콜 문서 제공, 2차 개발 또는 시스템 통합에 편리

모델 구성

2개 모델

모델명	사양	참고 단가	자료
LMTS-15G	80.0×78.5×45.0mm	약 1,489,600원	📄 도면
OSMC-1U	76.0×74.2×47.0mm	약 1,129,352원	📄 도면

* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.

문의사항 · dh_jang@bionlifescience.com

상세 사양

규격	80.0×78.5×45.0mm
총 행정	±7.5mm
리드스크류 유형	Ø8mm 정밀 볼스크류, 리드 1mm
가이드 형식	이중 리니어 가이드
최대 하중	1.5kg (장착 암 부착 시)
중량	748.0g
수직 최대 속도	1.2mm/s (푸시로드 제어)
점동 최소 속도	≤1μm (핸들휠 제어)
최소 분해능	≤1μm (핸들휠 제어)
양방향 반복성	±2μm
반복 정밀도	±5μm
백래시	0.01mm (스테핑 감속기 기어 간극)
모터 유형	20BYG 감속 스테핑 모터, 감속비 5.1:1
스텝각	1.8°
마이크로스텝 수	51200
센서 유형	슬롯형 광전 센서 (NPN 상시열림, 하이 레벨 활성)
동작 전압	DC 12V
동작 전류	2A
추천 드라이버/컨트롤러	OSMC-1U 단축 스테핑 컨트롤러, O'motion 4축 운동 제어 시스템(OM-4X 드라이버, OM-4CP 조작 핸들)
