Nano XC3 시리즈 콤팩트형 3축 플렉셔 스테이지
Nano XC3 Series Compact 3-Axis Flexure Stage
X·Y·Z 3축 모두 4mm 행정을 제공하는 콤팩트형 플렉셔 스테이지로, M6 조정 나사, SM13 마이크로미터, DRP-C 차동 조정기 중에서 조정기를 선택할 수 있어 광섬유 커플링 시스템에 적합합니다.
주요 특징
- X, Y, Z축 행정 4mm
- 플렉셔 설계로 매끄럽고 연속적인 움직임과 장기 안정성 확보
- 사전 구성된 조정기로 수동 조/정밀 조정 가능
- 콤팩트 사이즈: 77.5×74.0×62.4mm (구동기 제외)
- 홈이 있는 상판으로 다축 스테이지 부속품의 정렬 보장
- 모든 조정기는 공통 베이스에 결합되어 크로스토크 최소화
- 모듈형 설계로 외장 액추에이터의 분리·교체 가능

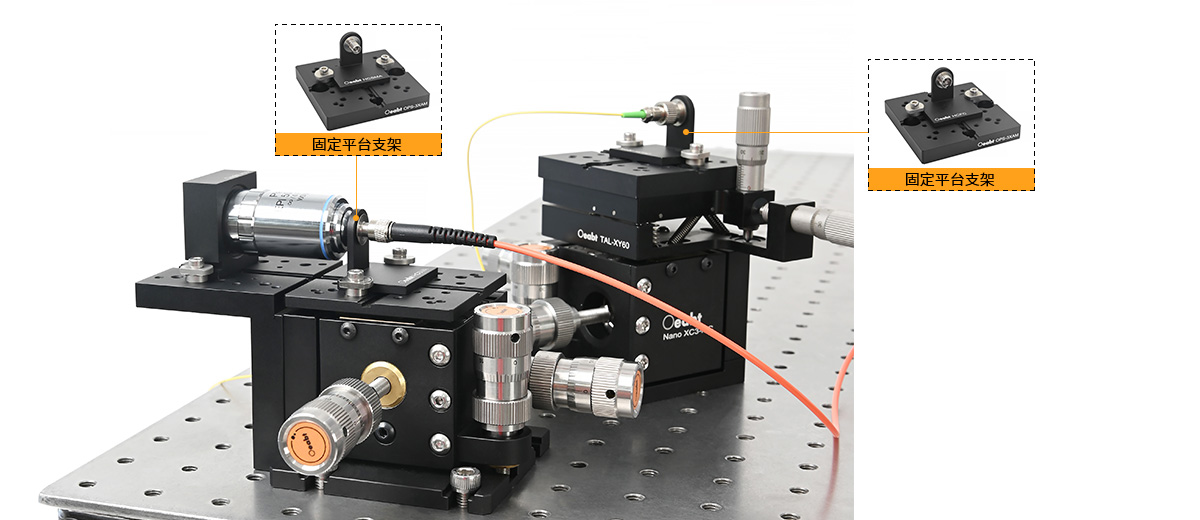

- 전문 광섬유 커플링 시스템, 광섬유 정렬 또는 도파관 위치 결정 시스템에 적합

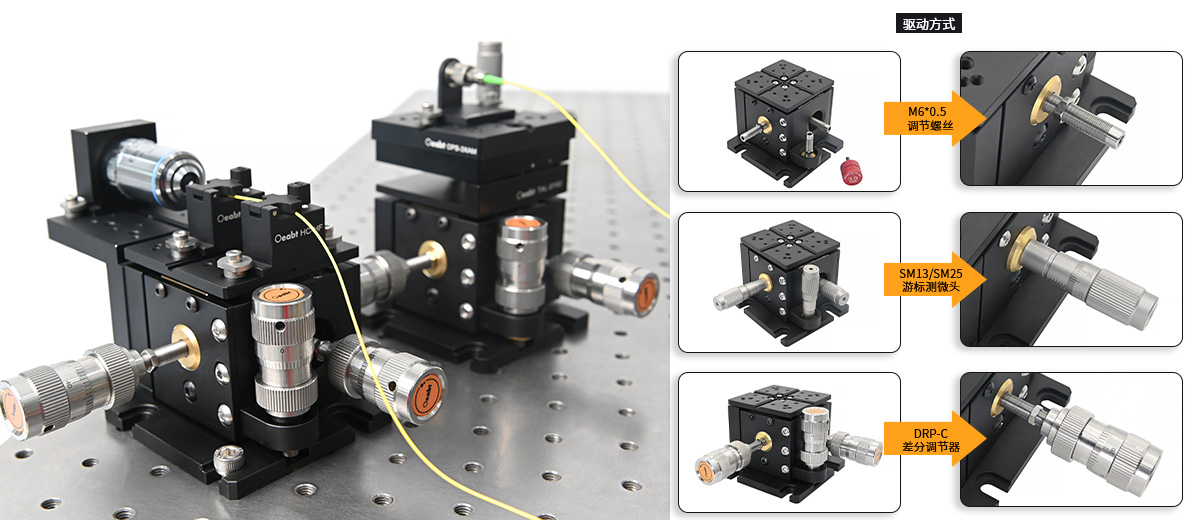

- 조정기: M6×0.5 조정 나사
- 조정기: SM13 마이크로미터
- 조정기: DRP-C 차동 조정기
- 정밀 조정 이송량: 정밀 조정 300μm, 50μm/회전
- 이론 정밀도: 조 조정 10μm, 정밀 조정 1μm

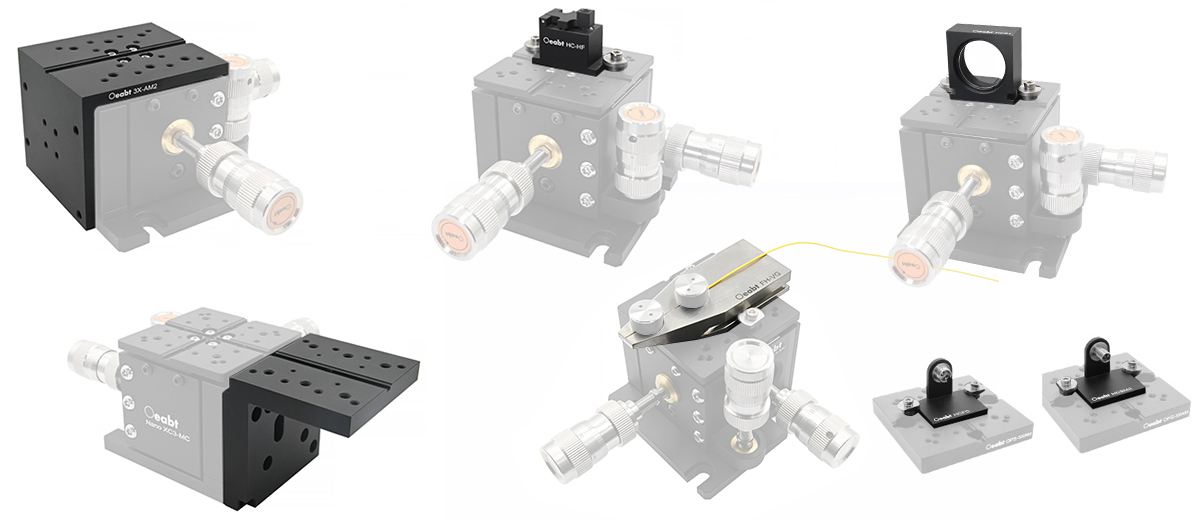

- 고정 장착 브래킷으로 스테이지의 장착면 확장
- Nano XC3 시리즈 3축 스테이지의 고정부에 직접 연결

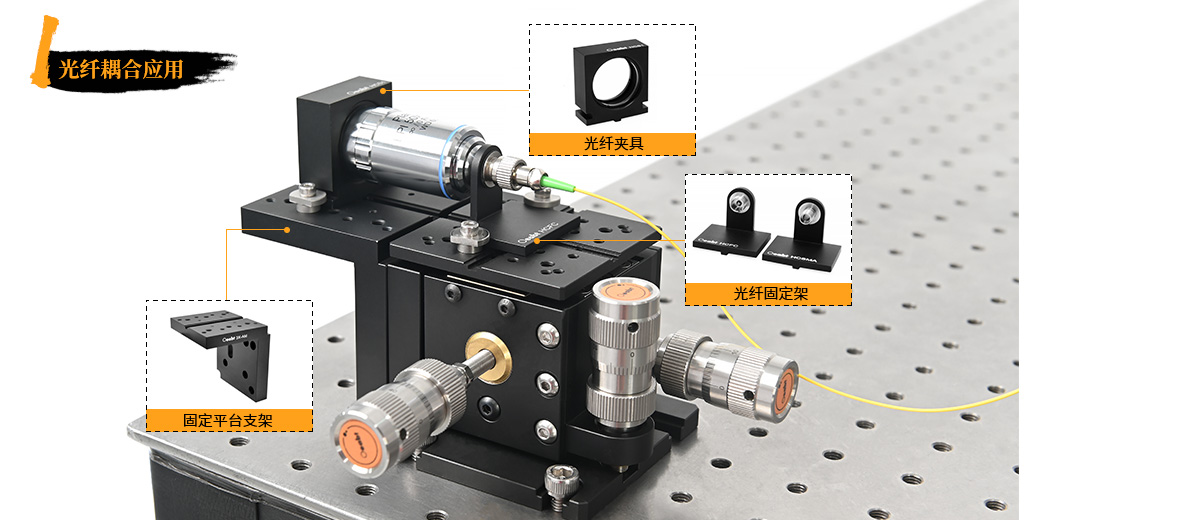

- 광섬유 커플링 시스템 구축에 주로 사용

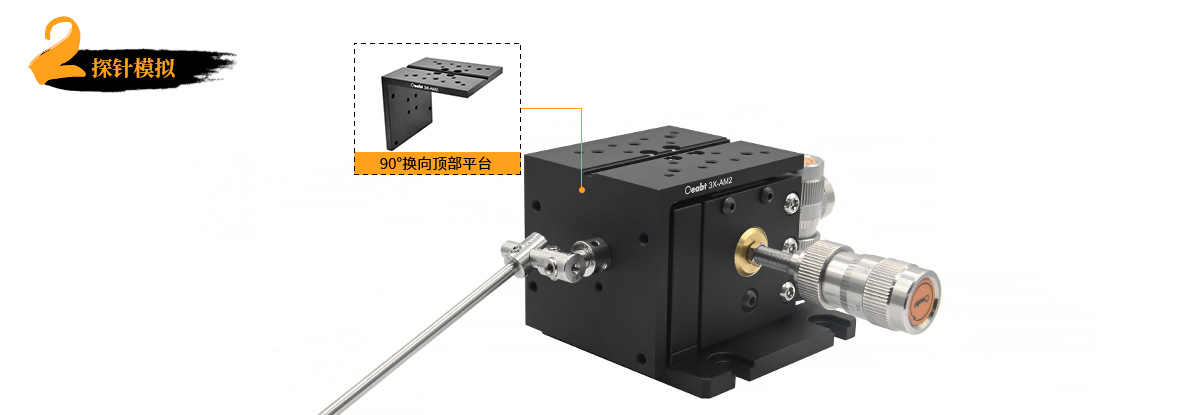

- 직각 브래킷으로 측면 장착면 추가
- Nano XC3 시리즈 3축 스테이지의 고정 상판을 대체
- 상면에 표준 슬롯, M4 7개·M3 8개 장착 구멍
- SM1(1.035"-40) 암나사
- Ø1인치 슬리브 시리즈 및 SM1 나사 광섬유 어댑터 플레이트와 함께 사용하기에 적합
- Nano XC3 시리즈 플렉셔 스테이지와 호환
- 광축 높이 18mm
- FC 커넥터, 폭 2.2mm 키홈
- Nano X3 시리즈 플렉셔 스테이지와 호환
- SMA 페룰 인터페이스

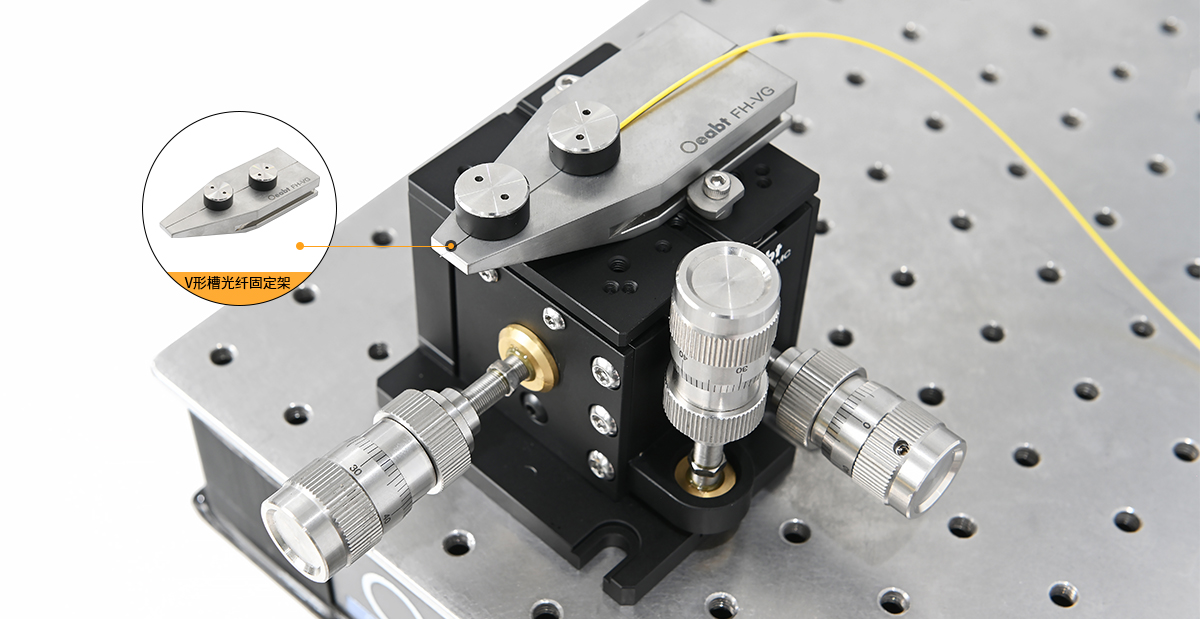

- Ø150~Ø341µm 베어 광섬유를 고정하는 V홈 설계
- 자석으로 클램프 암 고정
- Nano 시리즈 플렉셔 스테이지 및 OPS-3XAM 광섬유 커플링 플레이트와 호환
- 하단 M4 나사 구멍에 연결봉 장착 가능
- V홈에 Ø150~Ø341µm 광섬유 고정 가능
- 스테인리스 스틸 실심, 자성 압착 블록으로 고정
- 테이퍼 팁으로 커플링 작업 시 광섬유 취급 용이
모델 구성
10개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| Nano XC3-MA | M6×0.5 조정 나사 | 약 1,458,632원 | — |
| Nano XC3-MB | SM13 마이크로미터 | 약 1,672,664원 | — |
| Nano XC3-MC | DRP-C 차동 조정기 | 약 2,444,512원 | — |
| 3X-AM | 56.0×62.5×62.5mm | 약 104,272원 | |
| 3X-AM2 | 68.0×60.0×58.5mm | 약 104,272원 | |
| HCS1 | 32.1×13.4×35.0mm | 약 51,352원 | |
| HCFC | FC 인터페이스 | 약 52,920원 | |
| HCSMA | SMA 인터페이스 | 약 52,920원 | |
| HC-HF | 32.0×15.0×27.8mm | 약 148,960원 | |
| FH-VG | 82.5×32.0×13.8mm | 약 181,496원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 조정기 | M6×0.5 조정 나사 |
| 조 조정 이송량 | 500μm/회전 |
| 중량 | 732.6g |
| 규격 | 77.5×74.0×62.4mm (구동기 제외) |
| 상판 크기 | 60.0×60.0mm |
| 조정 행정 | XYZ축 4mm |
| 재질 | 7075 알루미늄 합금 |
| 규격(3X-AM) | 56.0×62.5×62.5mm |
| 나사 종류(3X-AM) | M2 4개, M3 8개, M4 7개, Ø3.5mm 카운터보어 8개 |
| 중량(3X-AM) | 169.1g |
| 규격(3X-AM2) | 68.0×60.0×58.5mm |
| 나사 종류(3X-AM2) | M3 16개, M4 11개, Ø3.2mm 카운터보어 4개 |
| 중량(3X-AM2) | 93.0g |
| 규격(HCS1) | 32.1×13.4×35.0mm |
| 나사 종류(HCS1) | SM1(1.035"-40) 암나사 |
| 중량(HCS1) | 22.8g |
| 규격(HCFC) | 32.0×25.1×26.6mm |
| 인터페이스 유형(HCFC) | FC, 폭 2.2mm 키홈 |
| 중량(HCFC) | 10.7g |
| 규격(HC-HF) | 32.0×15.0×27.8mm |
| 클램프 지름 | Ø150-341μm |
| 나사 종류(HC-HF) | M4 2개 |
| 중량(HC-HF) | 21.5g |
