Teledyne Photometrics

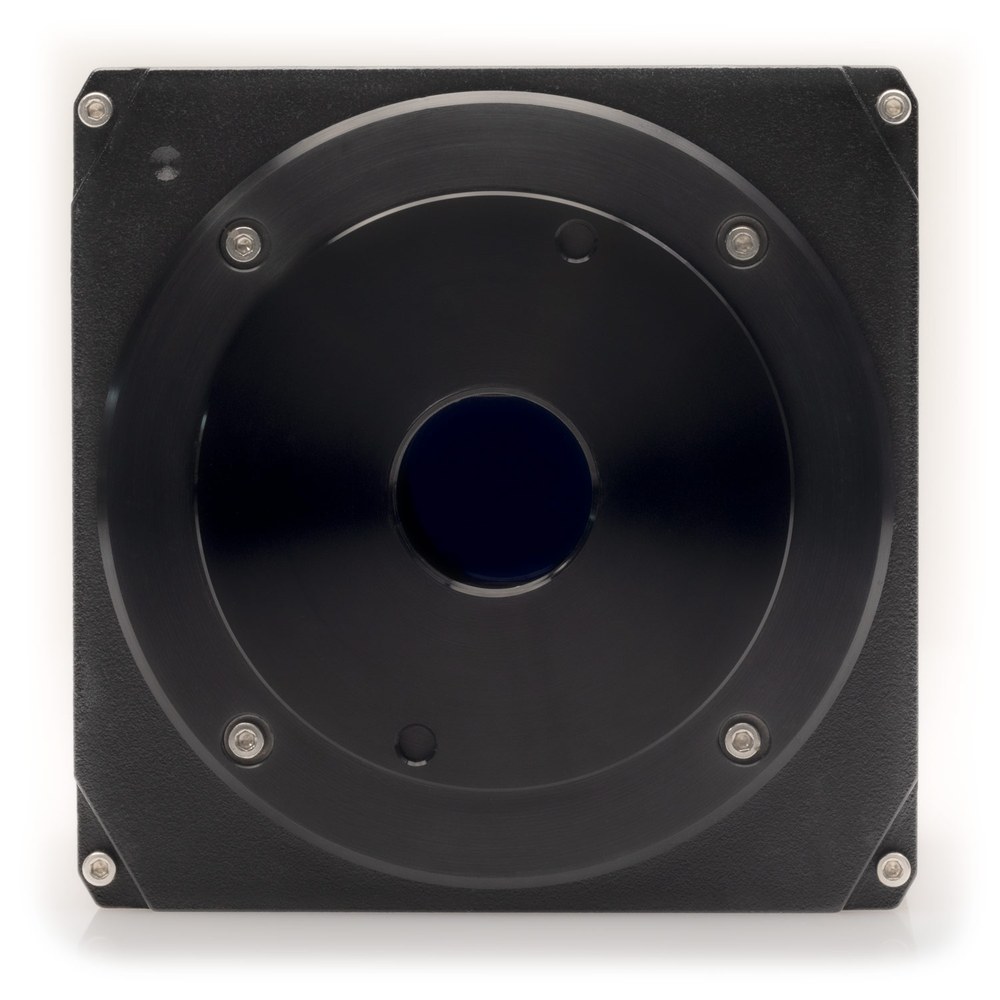

Kinetix 과학용 sCMOS 카메라

Kinetix Family sCMOS Camera

29mm 전체 시야에서 500fps를 내면서 양자효율 95%와 서브전자 읽기잡음을 함께 갖춘, 현재 Photometrics의 최상위 sCMOS입니다.

주요 특징

전체 화소 500fps — 29mm 대각 시야를 그대로 쓰면서 초당 5,000메가픽셀 이상 처리
네 가지 촬영 모드 — Speed(8비트)·Sensitivity(12비트)·Dynamic Range(16비트)·Sub-Electron(16비트)를 실험에 맞춰 전환
읽기잡음 0.7e- — Sub-Electron 모드에서 광자 하나 수준의 신호까지 판별
양자효율 95% 후면조사 — 여기광을 낮춰 세포 손상을 줄이는 쪽으로도 활용
6.5µm 화소 — 40·60배 대물렌즈에서 나이퀴스트 표본화를 만족하는 표준 화소
패턴잡음·상관잡음 저감 — 저조도에서 배경이 고르게 나와 정량 분석에 유리
마운트 3종(C·F·T) 기본 포함 — 광학계를 바꿔도 카메라를 다시 사지 않는다

모델 구성

2개 모델

모델명	사양	참고 단가	자료
Kinetix	3200 × 3200 · 10.2MP · 29mm 대각 · 500fps · 6.5µm 화소	문의	—
Kinetix22	2400 × 2400 · 5.7MP · 22mm 대각 · 664fps · 6.5µm 화소	문의	—

* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.

문의사항 · dh_jang@bionlifescience.com

상세 사양

핵심 사양
화소 배열	3200 × 3200
유효 화소수	10.2
최대 프레임률	500 fps
최소 행 주기	0.63 µs
센서 모델	Teledyne Photometrics Kinetix Sensor
화소 크기	6.5 µm
센서 방식	CMOS
센서 대각	29 mm
셔터 방식	롤링 셔터
감응 파장	200–1100 nm
컬러/흑백	흑백
렌즈 마운트	C-Mount, F-Mount, T-Mount
데이터 인터페이스	PCI-Express Gen 3, USB 3.2 10 Gbps
기능
촬영 모드	Speed, Sensitivity, Sub-Electron, Dynamic Range, (롤링 셔터, 실효 글로벌 셔터, 프로그래머블 스캔 모드)
트리거 모드	입력(Trigger-First, Level, Edge, SMART Streaming), 출력(Any Row, First Row, Line Output), 실효 글로벌 셔터(All Rows, 롤링 셔터), Expose Out
성능
변환 게인	0.85 (Speed), 0.25 (Sensitivity), 0.015 (Sub-Electron), 0.23 (Dynamic Range)
암전류	0.47 e⁻/p/s
동적범위	10,000
화소 우물 용량	15,000 e⁻
양자효율	95%
읽기잡음	0.7 e⁻
센서 재질	실리콘
물리·환경
냉각	0 °C (주위 온도 30 °C)
디지털화 비트 심도	8-bit, 12-bit, 16-bit
치수 (가로×세로×길이)	106.2 × 106.2 × 126.4 mm
시야	20.8 × 20.8 mm
질량	1.8 kg
체결부	면당 ¼"–20 나사 2개
동작 습도	0 ~ 80% (비결로)
동작 온도	0 ~ 30 °C
전원	12 V DC, 10 A
보관 습도	0 ~ 90% (비결로)
보관 온도	–20 ~ 60 °C
권장 시스템
기본 구성품	PCIe 3.0 카드·케이블, USB 3.2 10 Gbps 카드, 2x USB 3.2 10 Gbps 케이블 (1 m A-C · 3m C-C), 전원 어댑터, BNC 트리거 케이블, PVCAM 라이브러리·드라이버, 퀵스타트 가이드, 3x 전면 플레이트 (C-Mount, F-Mount, T-Mount)
권장 CPU	3.0 GHz 이상 Intel 프로세서, 4코어 이상
권장 저장장치	m.2 NVME SSD
지원 OS	Windows 8.1, 10, 11, Linux
연결 포트	PCIe Gen 3, USB 3.2 10 Gbps
권장 RAM	32 GB DDR4
인증·보증
인증	CE, UL, CUL, FCC, PSE Efficiency level VI
보증	3년
