ES12ZETTL 단축 스테퍼 컨트롤러
ES12ZETTL Single Axis Stepper Motor Controller
인코더 입력과 TTL 입출력 15포트를 갖춘 단축 스테퍼 컨트롤러로, 기존 시스템에 필터 휠·전동 노즈피스·Z축 초점 같은 축을 하나만 더 붙일 때 씁니다.
주요 특징
- TTL 입력 10 · 출력 5, 총 15개 프로그래머블 TTL 포트 — 카메라 등 외부 장비와 동기
- 선형·회전 인코더 지원으로 폐루프 운전
- HF108B 필터 휠, FB210 등 Prior 장치 자동 인식
- 모터 구동 전류 가변 출력
- 팬 없는 수동 냉각, 콤팩트 설계
- 벤치탑형·OEM 케이스형 두 가지 제공

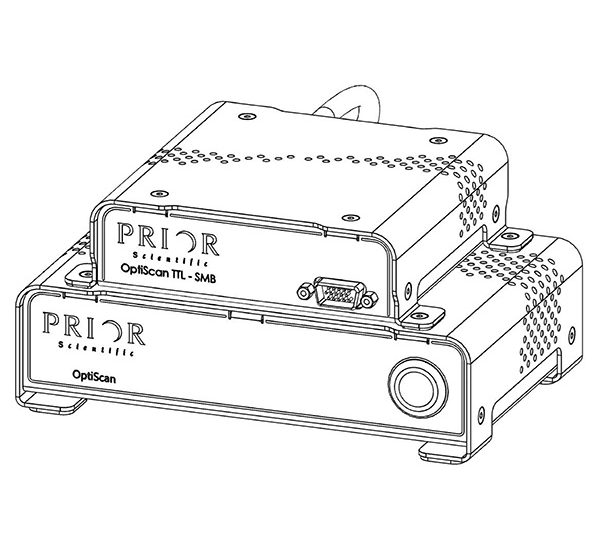

- ES12ADTTL 옵션 모듈로 고밀도 TTL 포트를 SMB 커넥터로 변환
- NIS Elements, CellSens Dimension, Stream Motion, PRECiV, Micromanager 연동
- 오픈 액세스 SDK 제공
모델 구성
2개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| ES12ZETTL | 단축 스테퍼 컨트롤러 본체 (인코더 입력 · TTL 15포트) | 문의 | — |
| ES12ADTTL | 옵션 모듈 · 고밀도 TTL 포트를 SMB 커넥터로 변환 | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양

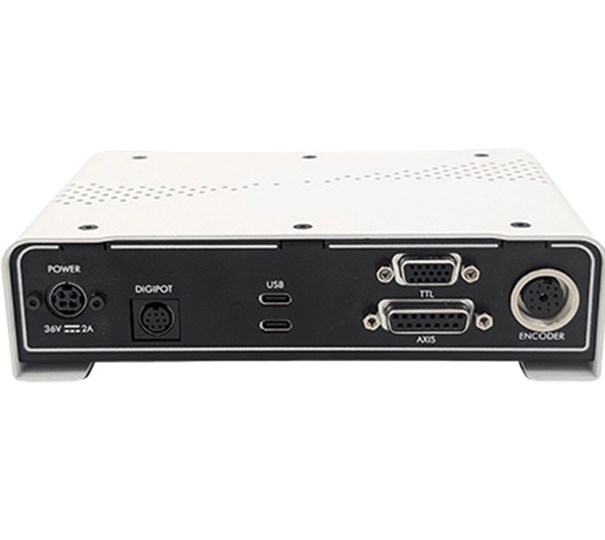

| 제어 축 수 | 스테퍼 모터 1축 |
| 전원 | 외장 전원 어댑터 36VDC 2.0A 72W |
| 통신 인터페이스 | USB-C (가상 COM) 2.0 ×2, 조이스틱 |
| 통신 프로토콜 | 8비트, 스톱 1비트, 패리티 없음, 핸드셰이크 없음 |
| 통신 속도 | 9600, 19200, 38400, 115400 |
| 명령 체계 | Prior ASCII, COM DLL(레거시), C/C++ DLL |
| 인코더 유형 | AB 쿼드러처 |
| TTL 인터페이스 | 입력 10 · 출력 5 |
| 분해능 | 모터 풀스텝당 250 마이크로스텝 |
| 최대 구동 전류 | 1.5A |
| 냉각 | 수동 냉각, 팬 불필요 |
| 동작 온도 | 5 - 40°C |
| 중량 | 본체 0.5kg, 애드온 보드 0.25kg |
