형광 필터 큐브 — 여기·다이크로익·방출이 하는 일

형광 관찰은 필터 세 장의 협업입니다. 무엇을 비추고, 어떻게 나누고, 무엇만 통과시킬지가 각각의 몫입니다.

형광 현미경 사진에서 검은 배경에 초록색 세포만 떠오르는 장면을 보신 적이 있을 겁니다. 그 대비는 카메라가 만드는 것이 아니라 필터 세 장이 만듭니다.

형광이라는 현상

형광 물질은 특정 파장의 빛을 흡수하면, 그보다 파장이 조금 긴 빛을 되쏩니다. 예를 들어 파란빛을 받아 초록빛을 내는 식입니다.

받는 쪽 파장을 여기(excitation), 내보내는 쪽을 방출(emission) 이라고 합니다. 둘 사이의 파장 차이를 스토크스 이동(Stokes shift) 이라 부르는데, 이 차이가 있기에 비추는 빛과 나오는 빛을 갈라낼 수 있습니다.

문제는 세기입니다. 시료가 내는 형광은 비추는 빛에 비해 수천에서 수만 배 어둡습니다. 비춘 빛이 조금만 새어 들어와도 형광은 묻혀버립니다.

형광은 받은 빛보다 파장이 긴 빛으로 나온다. 이 간격이 있기에 비추는 빛과 나오는 빛을 갈라낼 수 있다

이 문제를 세 부품이 나눠 풉니다. 셋을 한 덩어리로 묶은 것이 필터 큐브입니다.

광원에서 오는 빛 중 형광 물질을 들뜨게 할 파장만 통과시킵니다. 나머지 파장은 막습니다. 특히 방출 파장 대역이 광원에서부터 섞여 들어오면 나중에 걸러낼 방법이 없으므로, 여기서 확실히 잘라야 합니다.

큐브 안에 45° 로 비스듬히 놓인 거울입니다. 이름 그대로 파장에 따라 다르게 행동합니다.

같은 광로를 조명과 관찰이 함께 쓰면서도 서로 섞이지 않는 것은 이 부품 덕분입니다. 경계가 되는 파장을 컷오프(cut-off) 라고 하며, 여기와 방출 파장 사이에 놓입니다.

카메라로 가는 마지막 관문입니다. 다이크로익을 통과했더라도 여전히 남아 있는 여기광의 잔재와 시료 자체의 자가형광 같은 잡음을 걸러, 보려는 형광 파장만 남깁니다.

배경이 새까맣게 나오느냐 뿌옇게 뜨느냐는 대개 이 필터의 성능에서 갈립니다.

여기광(파랑)은 다이크로익에 반사되어 시료로 내려가고, 시료가 낸 형광(초록)은 같은 거울을 투과해 카메라로 올라간다

조명과 관찰이 대물렌즈를 공유하는 이 구성을 낙사 형광(epi-fluorescence) 이라고 합니다. 시료를 통과시키지 않고 위에서 비추므로 두꺼운 시료도 관찰할 수 있습니다.

필터를 따로 사서 조합하면 실패하기 쉽습니다. 세 파장 대역이 서로 맞물려야 하기 때문입니다.

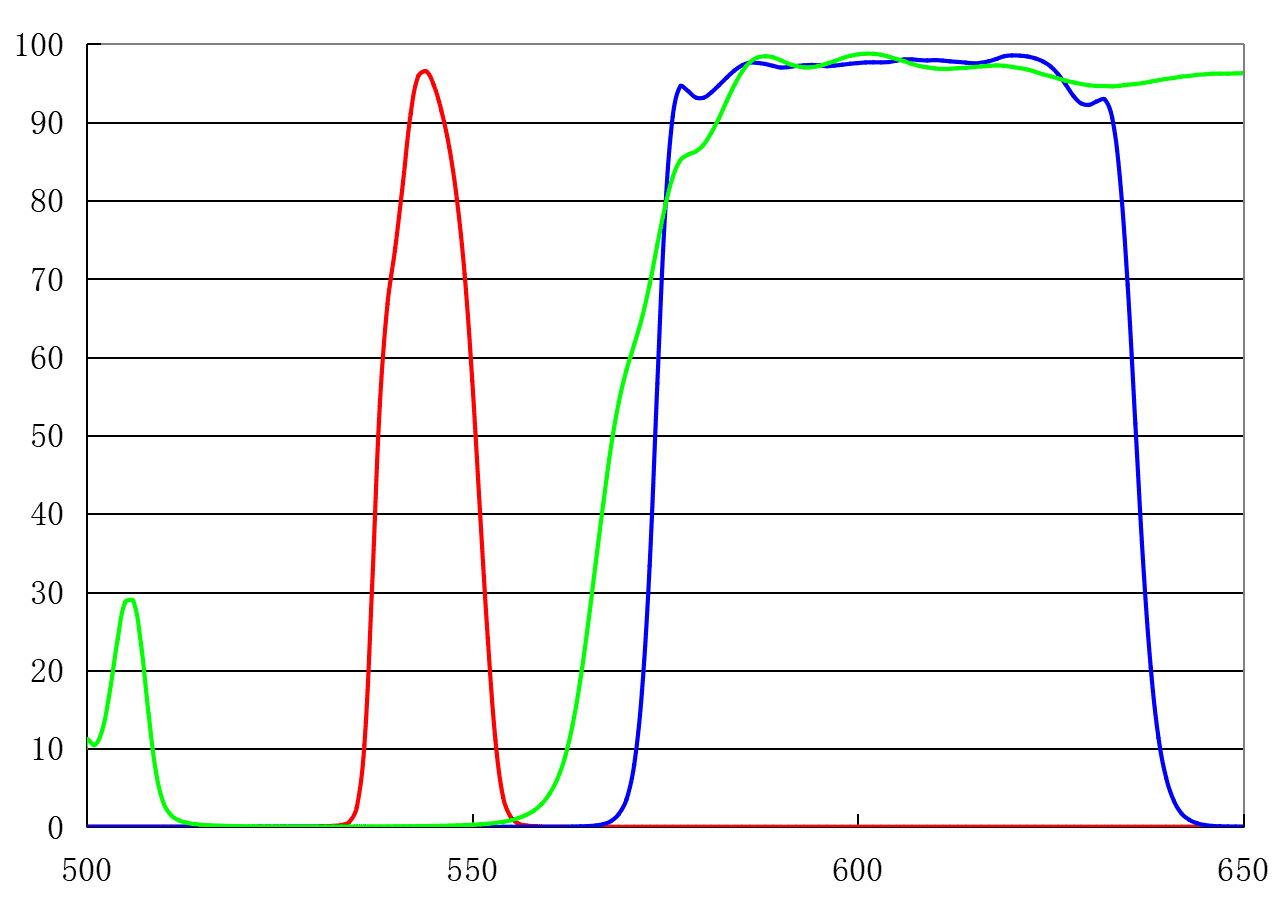

여기 대역과 방출 대역이 조금이라도 겹치면 비춘 빛이 그대로 카메라에 들어와 배경이 뜹니다. 그래서 형광 큐브는 보통 염료별 세트로 제공됩니다 — DAPI용, GFP용, TRITC용 같은 식입니다.

곡선을 직접 겹쳐 보고 싶다면 광학 필터 카탈로그에서 세트마다 실측 데이터로 그린 그래프를 확인할 수 있습니다.

한 시료를 여러 염료로 염색하면 색마다 큐브를 바꿔 끼워야 합니다. 그래서 현미경에는 큐브 여러 개를 담아 회전시키는 터렛(turret) 이 있습니다.

터렛을 돌려 광로 자리에 올 큐브를 바꾼다. 채널마다 이 전환이 필요하다

촬영을 자동화하려면 스테이지 이동뿐 아니라 이 큐브 전환도 함께 제어되어야 합니다. 전환이 수동이면 그 지점에서 사람이 개입해야 하므로 자동화가 끊깁니다.

형광 관찰의 대비는 광원을 좁히고(여기), 광로를 나누고(다이크로익), 잡음을 걷어내는(방출) 세 단계의 결과입니다. 셋 중 하나만 어긋나도 배경이 뜨고 신호가 묻힙니다.

필터를 개별 부품으로 보지 말고 염료에 맞춘 한 세트로 다루는 것이 요령입니다.
