MDFM-T 현미경 필터 모듈 터렛
MDFM-T Microscope Filter Module Turret

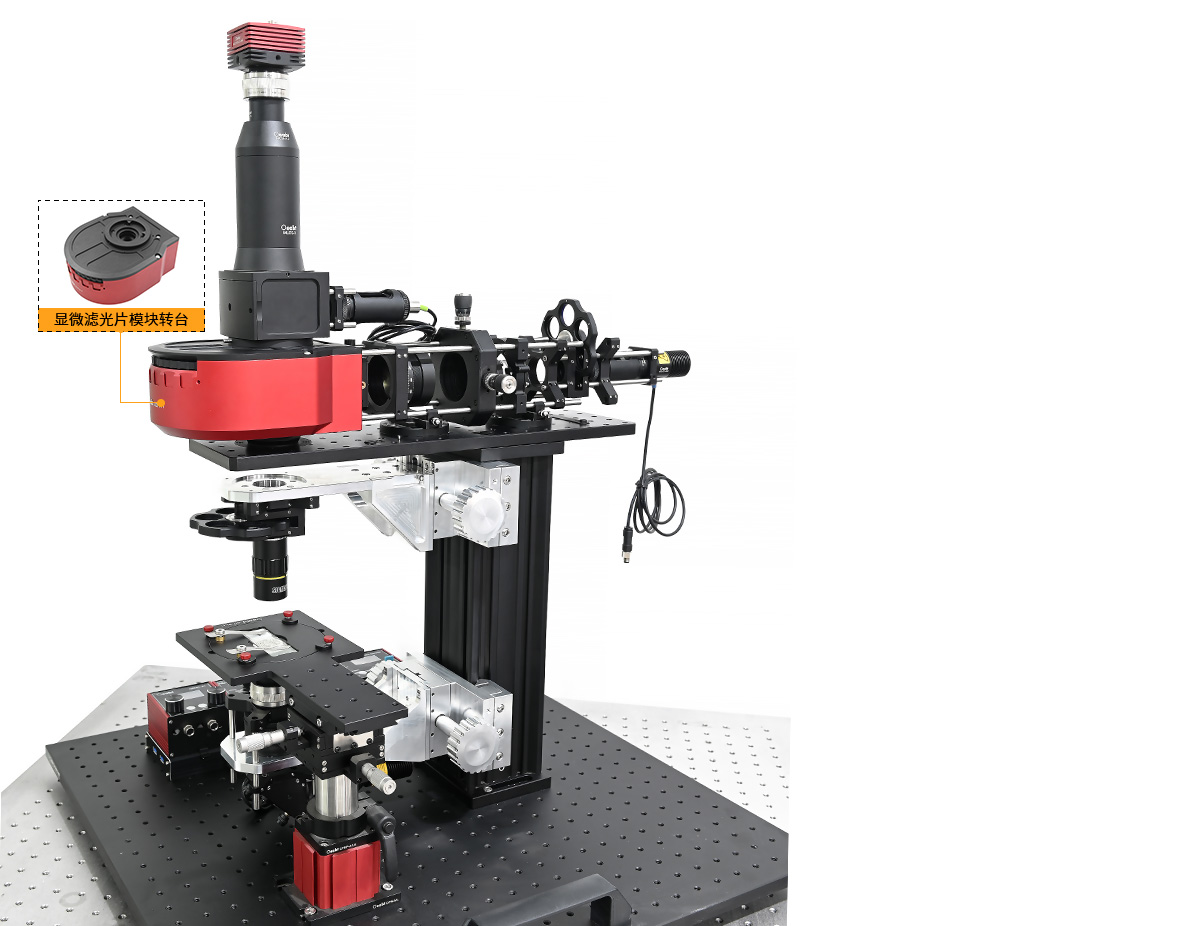

최대 6개의 형광 필터 큐브 세트를 수용하는 착탈식 필터 터렛으로, 낙사조명 광경로를 자체 구성할 수 있고 30mm 및 60mm 케이지 시스템과 호환됩니다.
주요 특징
- 낙사조명 방식 광경로 자체 구성 가능
- 착탈식 터렛 내부에 필터 큐브 세트 3개 기본 내장, 최대 6개까지 수용
- 적층식 설계, 상단과 하단에 각각 Ø51mm 암수 더브테일 블록
- 큐브 외장은 30mm 및 60mm 케이지 시스템과 호환
- Olympus 제조 OEM 필터 큐브와 호환

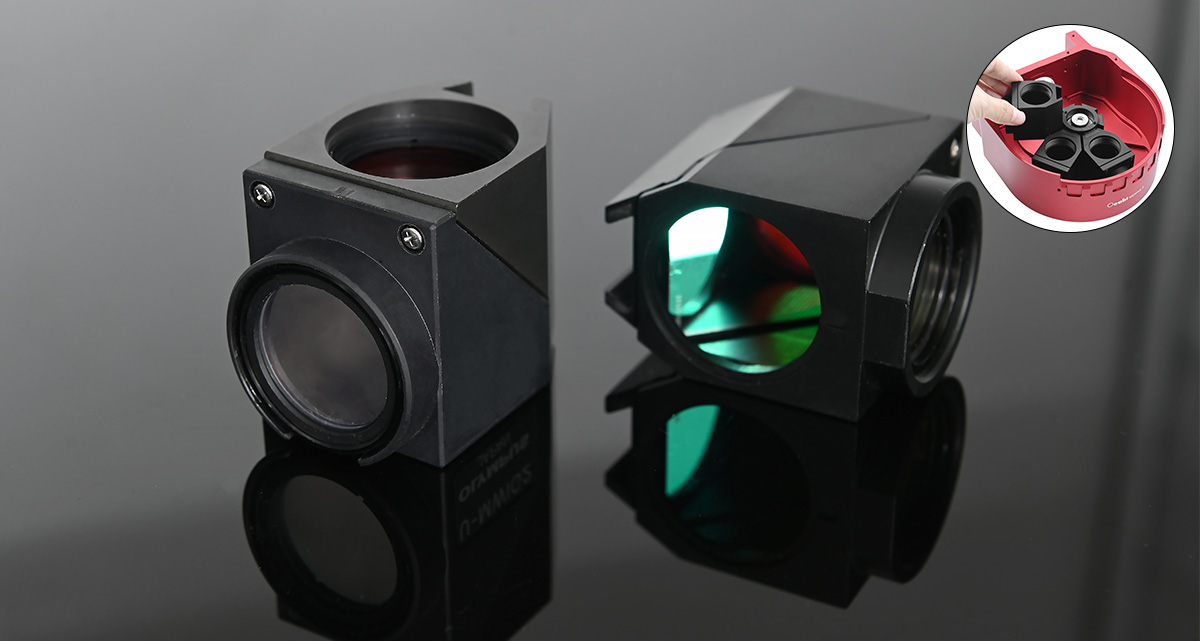

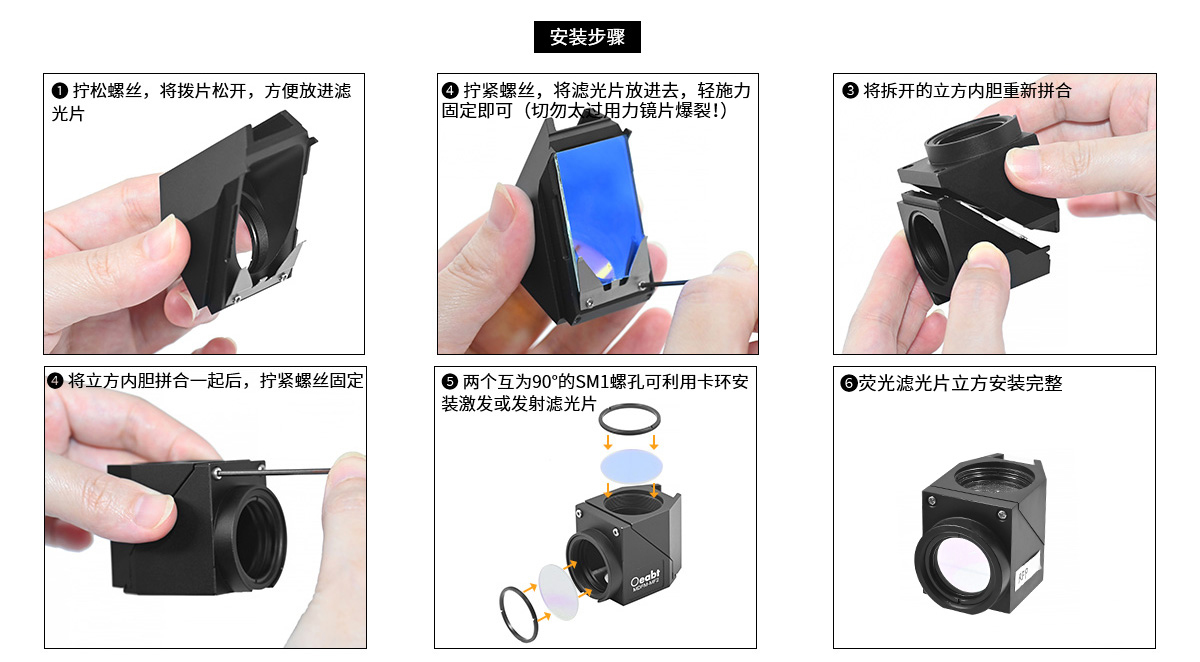

- 여기·방출 필터 및 이색성 거울 장착용으로 설계

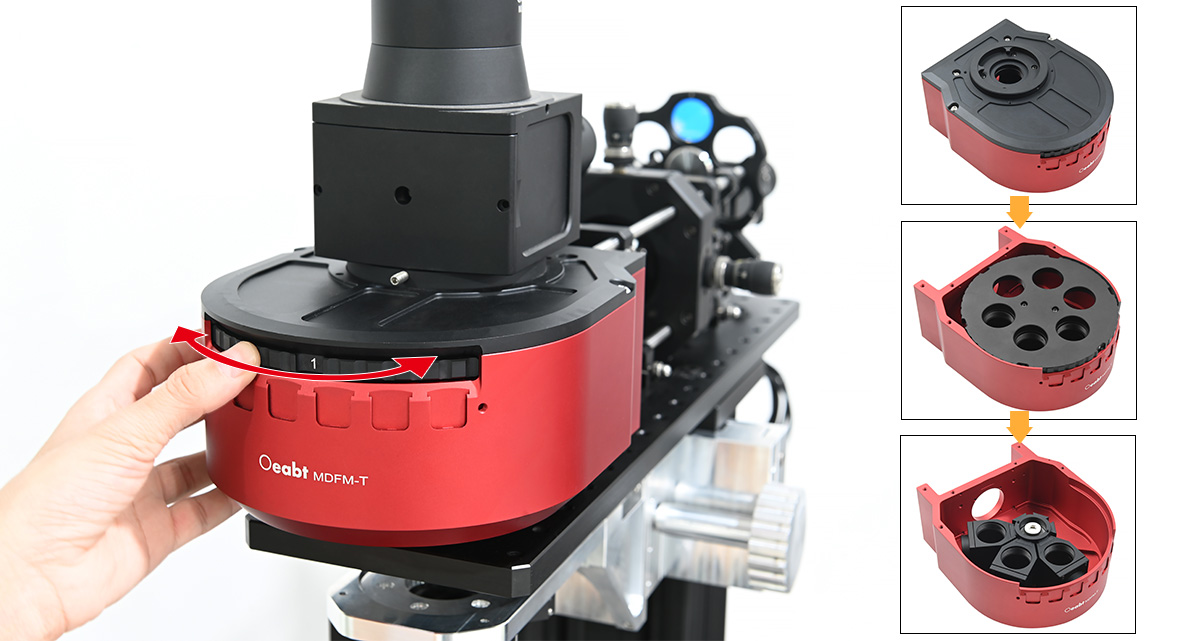

- MDFM-T 터렛 내부에 내장되어 여러 필터 세트를 전환 가능
- 큐브 내부에 필터는 포함되지 않음
- MDFM-T 터렛과 호환, 하단부를 분리 교체 가능
- 60mm 케이지 시스템으로 변환 장착
상세 사양
| 규격 | 172.5×145×82.2mm |
| 호환 큐브 | MDFM-MF2 형광 큐브 인서트 최대 6개 수용 |
| 통광 구경 | Ø38mm |
| 더브테일 유형 | 【수형】Ø51mm, α=60° |
| 나사 종류 | 상판: 4-40 나사 8개, 나사 간격 30, 60mm |
| 중량 | 1858.5g |
| 재질 | 7075 알루미늄 합금 |
| 규격(MDFM-MF2) | 48.3×33.0×39.0mm |
| 장착 렌즈 | Ø25.4mm, 두께 ≤5mm 여기·방출 필터 |
| 나사 종류(MDFM-MF2) | SM1(1.035"-40) 암나사 |
| 중량(MDFM-MF2) | 51.6g |
| 규격(MTCP2) | Ø100×12.4mm |
| 더브테일 유형(MTCP2) | 【수형】Ø51mm, α=60° |
| 통광 구경(MTCP2) | Ø38.1mm |
| 나사 종류(MTCP2) | 4-40 나사 4개, 나사 간격 60mm; M4 카운터보어 4개 |
| 중량(MTCP2) | 90.0g |
