MEBX-BS 현미경 내장형 분광 모듈
MEBX-BS Microscope Embedded Beamsplitter Module

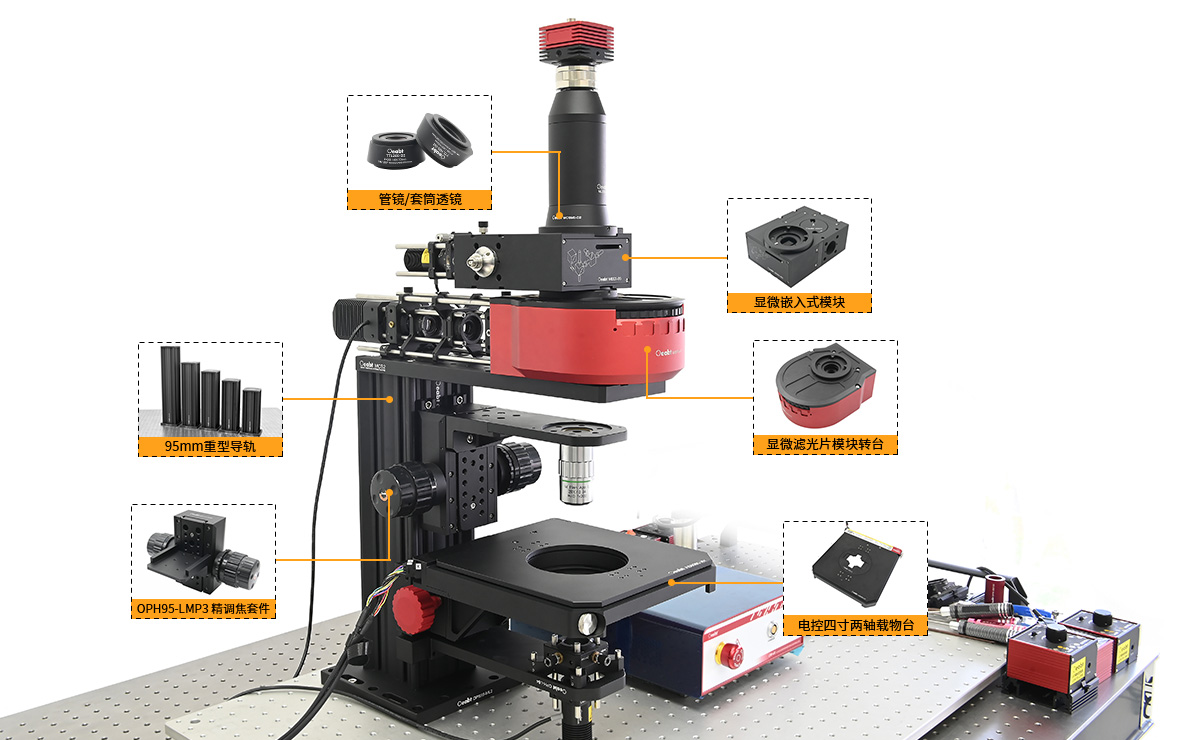

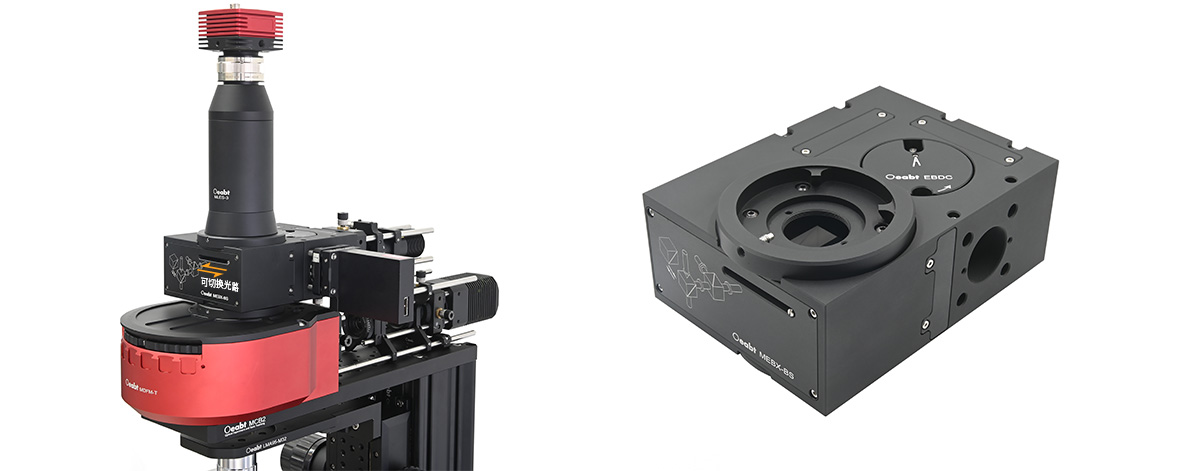

더브테일 인터페이스로 현미경 본체와 카메라/접안렌즈 사이에 삽입하는 내장형 분광 모듈로, 전환식 빔스플리터 프리즘을 레버로 주광로에 넣고 뺄 수 있어 라만 검출 모드와 일반 관측 모드를 전환할 수 있습니다.
주요 특징
- 더브테일 인터페이스로 현미경 본체와 카메라/접안렌즈 사이에 삽입, 현미경 본체 개조 불필요

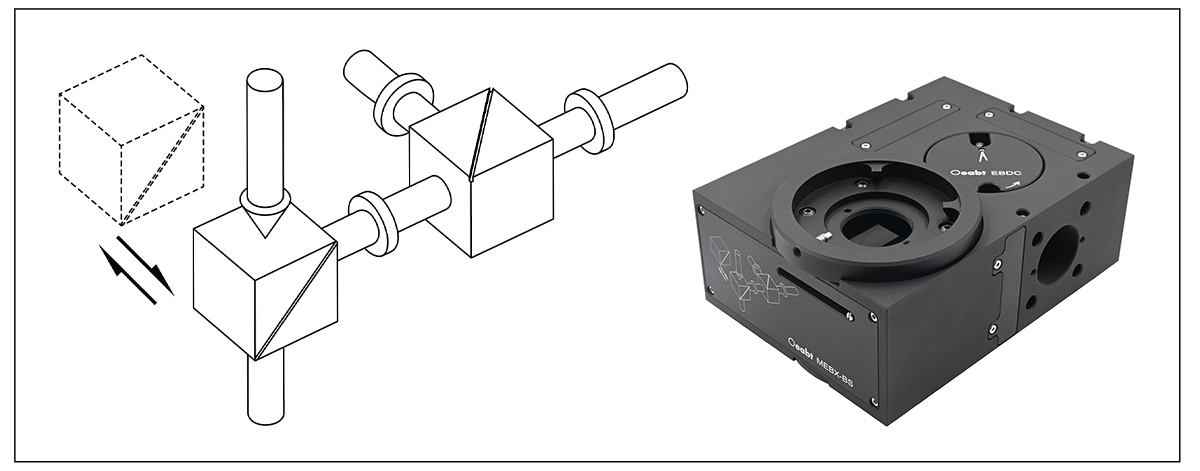

- 전환식 빔스플리터 프리즘 내장, 레버로 주광로 진입/이탈 제어
- 라만 검출 모드: 프리즘 진입, 여기광을 도입해 라만 신호 수집
- 일반 관측 모드: 프리즘 이탈, 빛이 직진해 현미경이 정상 결상으로 복귀

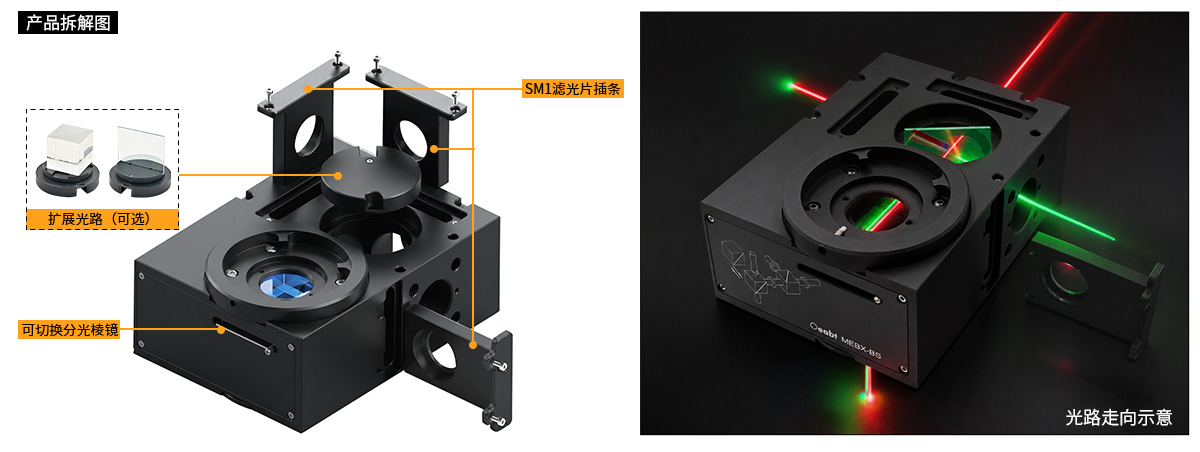

- 다중 통합 포트 설계
- 후벽 포트: 여기 광원(LED 또는 광섬유 등) 연결, 광경로가 빔스플리터 프리즘까지 직접 도달
- 측벽 포트: 검출기(분광기/CCD 등) 또는 기타 모듈 연결
- 좌/우측벽 채널: 중앙 공동 위치, 빔스플리터 평판 또는 프리즘 장착 후 측벽 포트 활성화 가능, 분광 경로 확장 구현
- 각 포트 전단에 SM1 필터 인서트 기본 제공
- 본체 삼면에 SM1 나사 포트, 30mm 케이지 시스템과 호환
- EBDC 평판 인서트 시트 기본 제공
- 접착 방식
- 편향 ±2°, 틸트 2° 조정 범위 제공
- 빔스플리터 평판 및 프리즘 장착 옵션 제공
- EBDC: 폭(25-36mm)×높이(≤26mm), 두께 1.1mm 빔스플리터 평판 호환
- EBDM: 변 길이 25mm/25.4mm 빔스플리터 프리즘 호환
상세 사양
| 상단 더브테일 | 【암 더브테일 홈】Ø53.2mm, α=60° (경통, 카메라/접안렌즈 연결) |
| 하단 더브테일 | 【수 더브테일】Ø51mm, α=60° (현미경 본체/낙사조명 모듈 연결) |

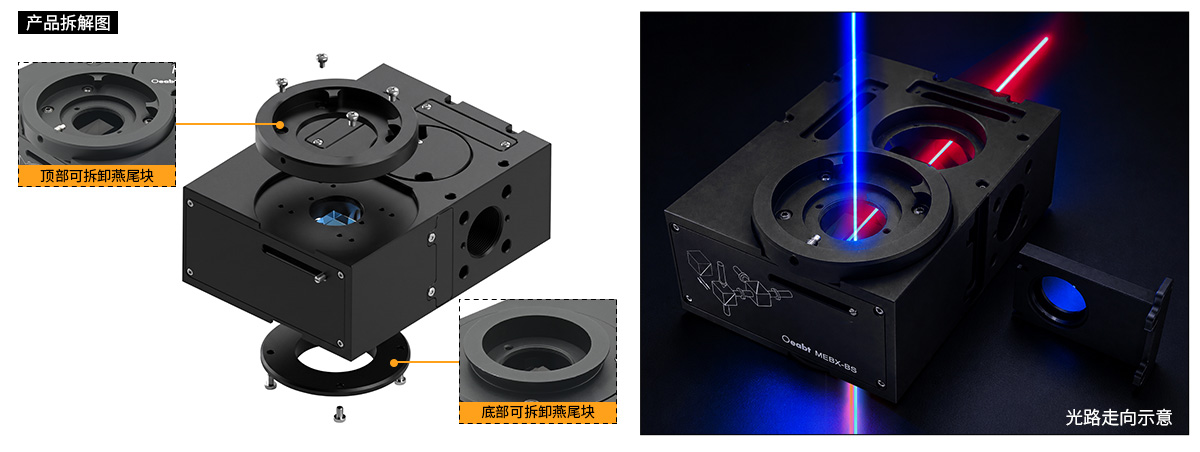

| 분리 가능 여부 | 더브테일 분리 후 상단 인터페이스는 SM1 슬리브 및 30mm 케이지 부품과 호환 |
| 주광로 통로 | 상단 더브테일 ⇋ 하단 더브테일, 빔스플리터 프리즘 전환 가능 |

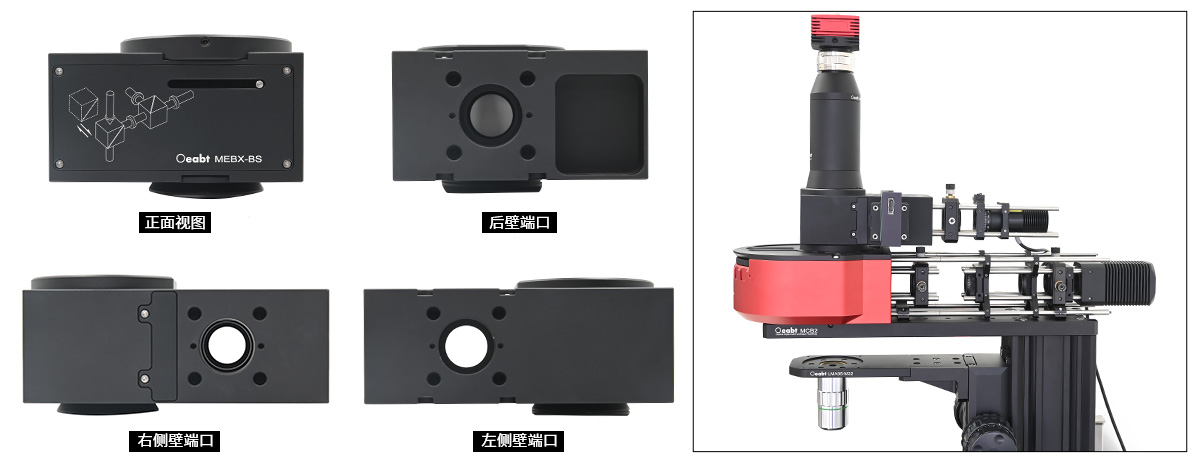

| 통합 포트 | SM1 포트×3(후벽, 좌측벽, 우측벽), 30mm 케이지 부품과 호환 |
| 필터 인서트 | 각 포트 전단에 SM1 필터 인서트 기본 제공 |
| 측벽 채널 | 좌측 ⇋ 우측 직접 연통, 중앙 인서트에 빔스플리터 평판 장착 가능 |
| 기본 부속품 | EBDC 평판 인서트 시트 |
| 규격 치수 | 142.0×104.2×66.4mm |
| 중량 | 1338.3g |
| 재질 | 7075 알루미늄 합금 |
| 호환 부품(EBDC) | 폭(25-36mm)×높이≤26mm, 두께≤1.1mm 빔스플리터 평판 |
| 중량(EBDC) | 49.3g |
| 조정 범위 | 편향 ±2°, 틸트 2° |
| 규격(EBDM) | Ø47.0×14.0mm |
| 장착 방식 | 접착 부품(UV 램프, 접착제 별도 구매 필요) |
