MCT-LMP2 현미경 승강 정밀 초점조절 휠
MCT-LMP2 Precision Focus Lift Wheel
현미경 렌즈의 승강을 정밀 조절하는 초점조절 휠 모듈로, 조/미세 초점 두 가지 조절 방식을 제공하며 40mm 행정과 2μm 분해능, 10kg 하중을 지원합니다.
주요 특징

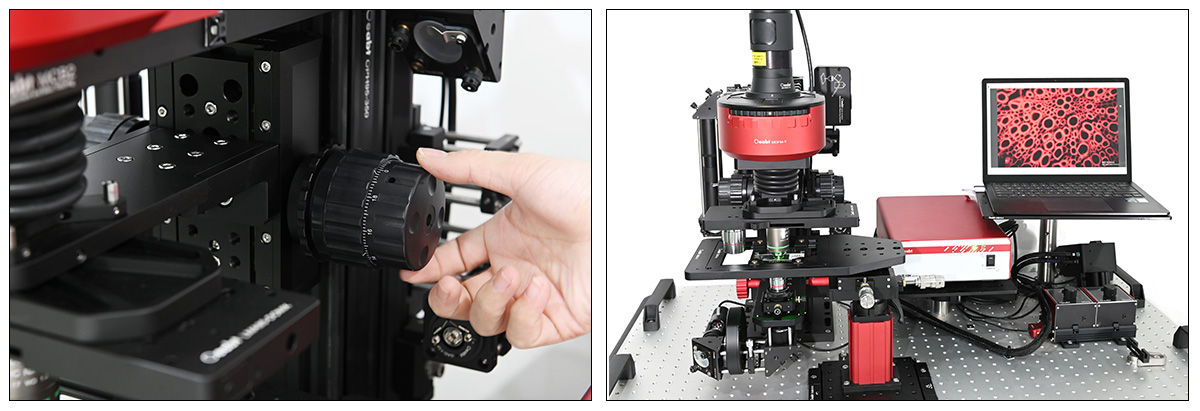

- 현미경 렌즈의 승강을 정밀 조절
- 초점조절 휠은 조 초점과 미세 초점 두 가지 조절 방식 제공

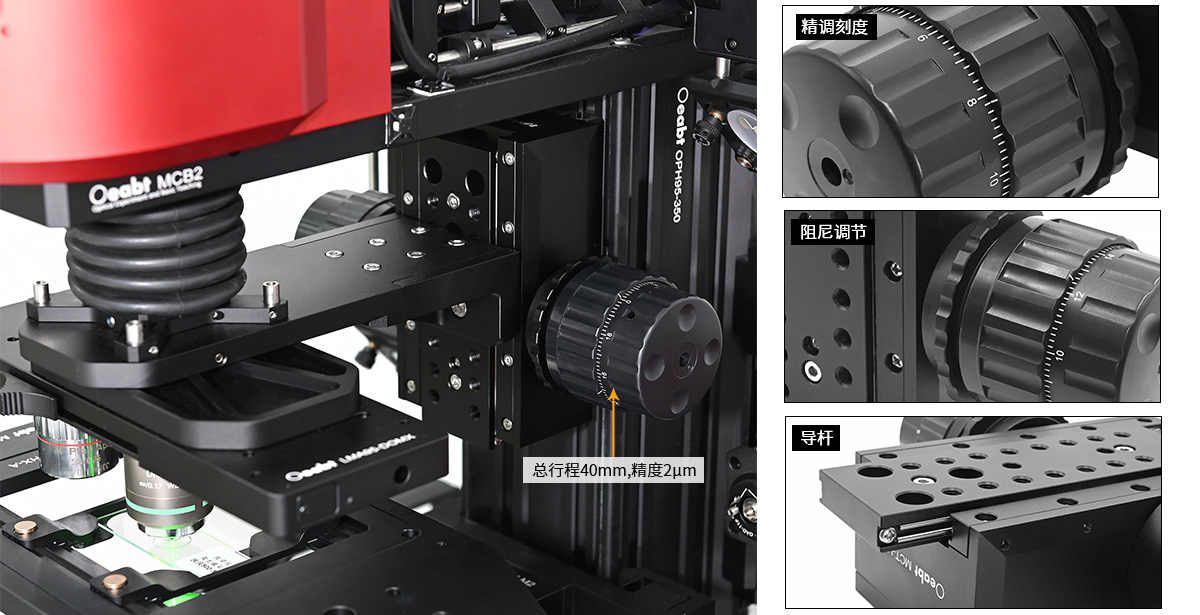

- 댐핑 기어로 조절 속도 제어, 빠른 이동 또는 고정밀 이동 가능
- 승강 행정 40mm, 분해능 2μm
- 수직 방향 최대 하중 10kg 지원

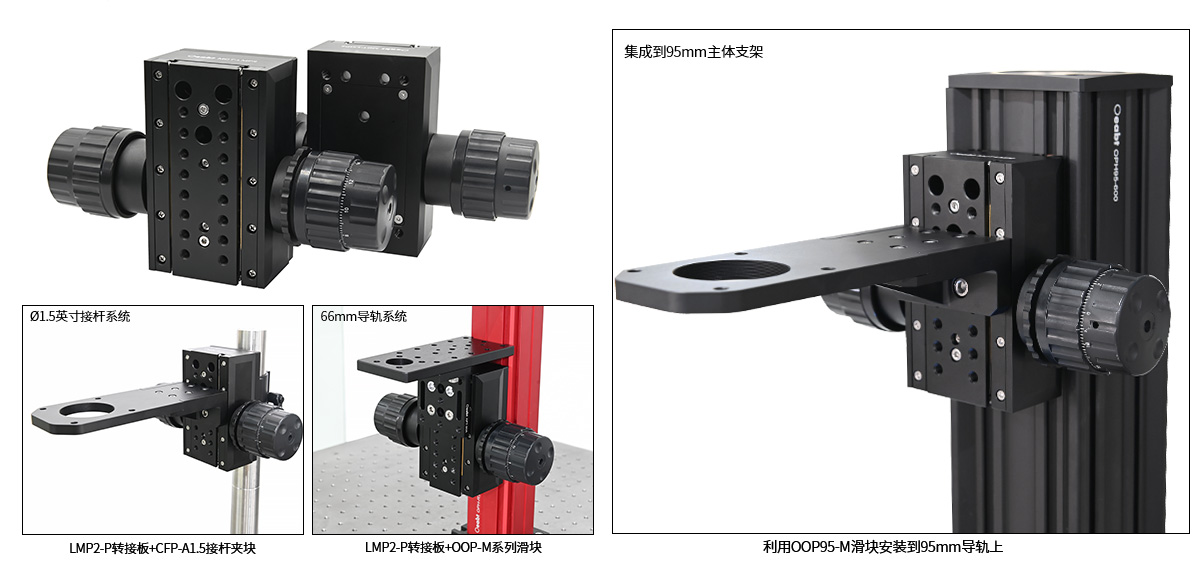

- 초점조절 휠을 다른 시스템과 연결하는 다양한 방식 지원
- Ø1.5인치 접속봉, 66mm 레일 시스템에 어댑터 장착 사용
- 다중 나사 배열
- 각도 브래킷
- M4 나사 구멍으로 장착 암에 연결

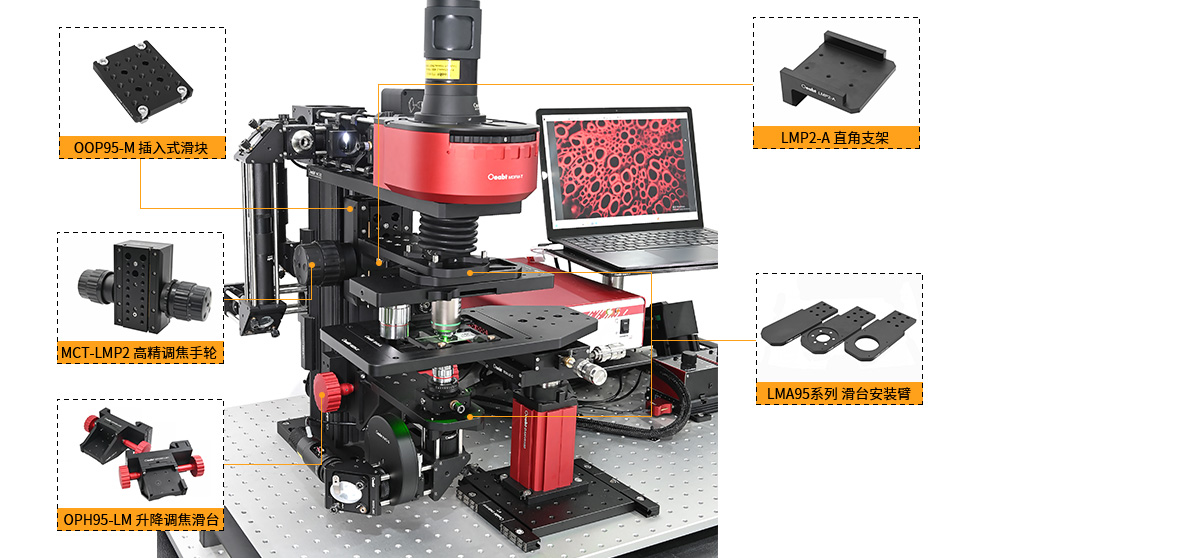

- 95mm 본체 승강 슬라이드 광학 포트의 정렬 장착 구현
모델 구성
3개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 211.5×130×58.8mm |
| 승강 행정 | 40mm |
| 하중 용량 | 10kg |
| 나사 종류 | 전면 패널: M6 16개, Ø10.5mm 관통 구멍 3개 |
| 중량 | 1618.5g |
| 재질 | 알루미늄 합금 + 스테인리스 스틸 + 플라스틱 |
| 규격(LMP2-P) | 130.0×76.0×8.0mm |
| 나사 종류(LMP2-P) | M4 4개, M6 37개, M6 카운터보어 4개 |
| 중량(LMP2-P) | 185.0g |
| 규격(LMP2-A) | 76.0×75.0×39.5mm |
| 나사 종류(LMP2-A) | M4 6개, M6 카운터보어 2개 |
| 중량(LMP2-A) | 158.8g |
