MCT-LM2 승강 초점조절 슬라이드 휠
MCT-LM2 Focus Lift Slide with Wheel
현미경 대물렌즈의 승강 초점 조절을 구현하는 조절 휠 모듈로, 38mm 선형 승강 행정과 1kg 수직 하중을 지원하며 66mm 레일이나 Ø1.5인치 포스트, 30/60mm 케이지 시스템과 조합해 사용할 수 있는 다양한 사전 조립 세트를 제공합니다.
주요 특징
- 현미경 렌즈의 승강 조절 구현

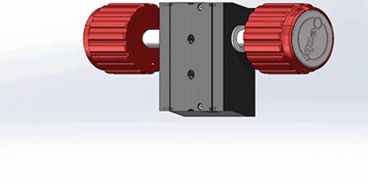

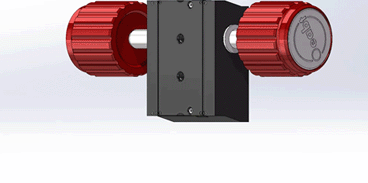

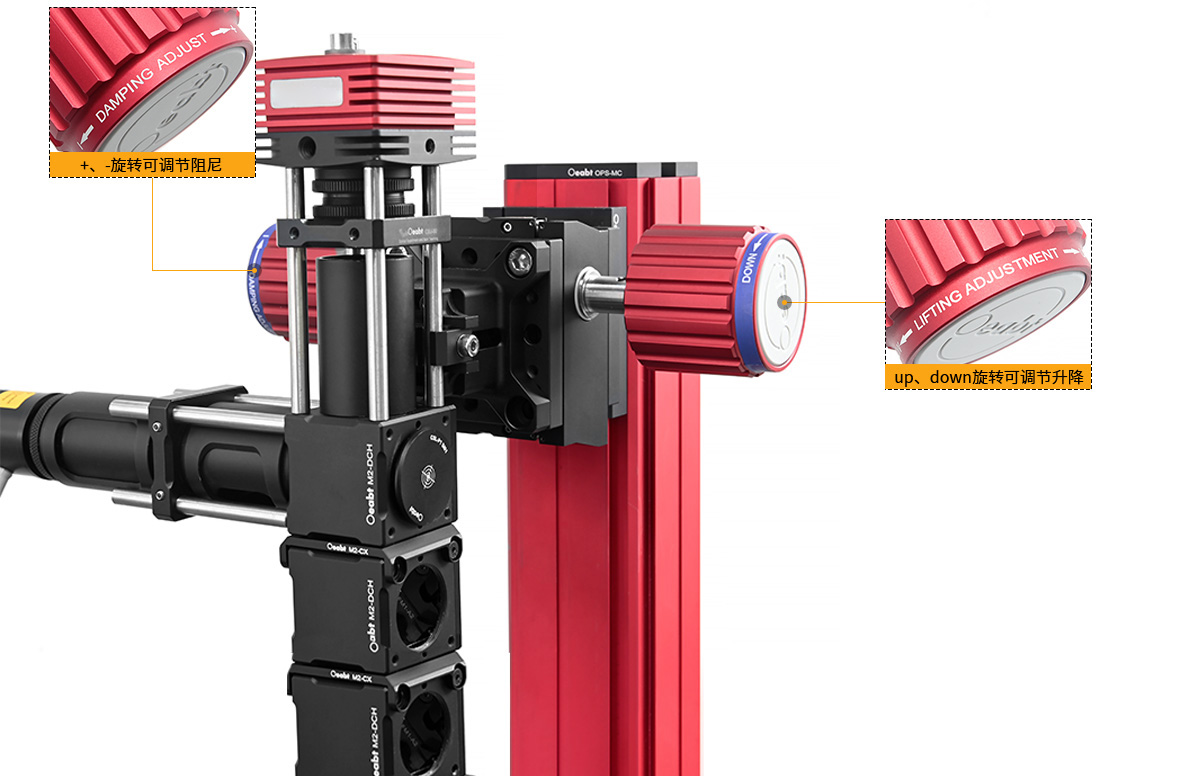

- 초점 조절 휠로 조절 속도를 제어해 빠른 이동 또는 고정밀 이동 가능
- 선형 승강 행정 38mm
- 수직 방향 최대 하중 1kg 지원
- 다양한 사전 조립 옵션 제공

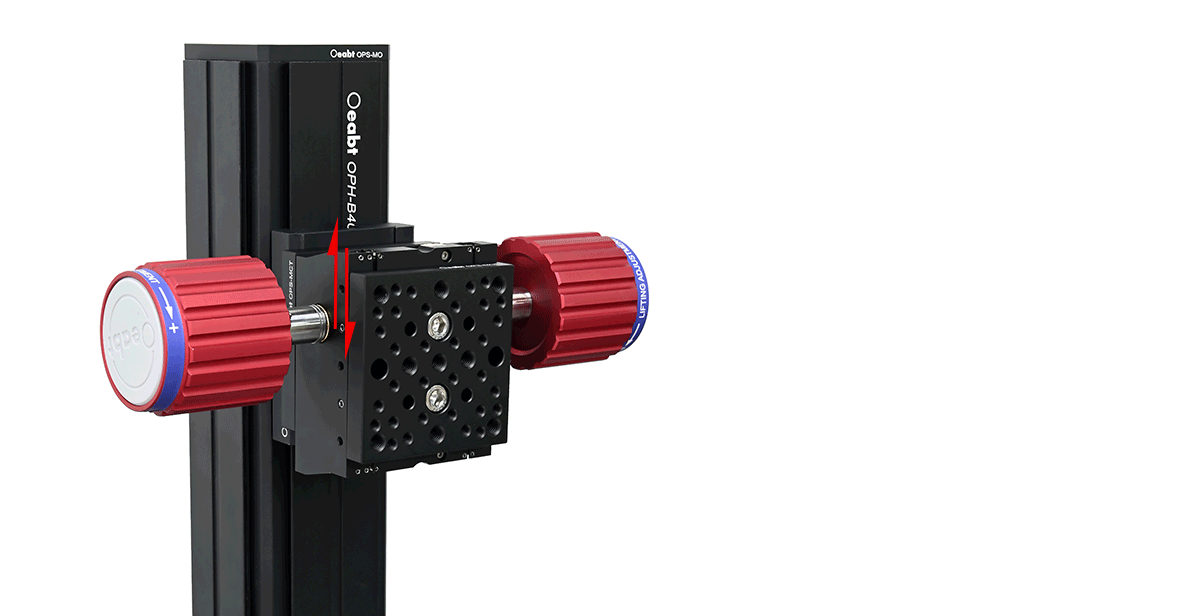

- 66mm 중하중 레일에 적용
- 조합 구성: MCT-LM2 승강 초점조절 슬라이드, OOP-MO2 슬라이더, OPS-MCT 어댑터 플레이트×2
- Ø1.5인치 접속봉에 적용
- 조합 구성: MCT-LM2 승강 초점조절 슬라이드, CFP-A1.5 접속봉 연결부, OPS-MCT 어댑터 플레이트×2
- 66mm 레일 스탠드에 적용

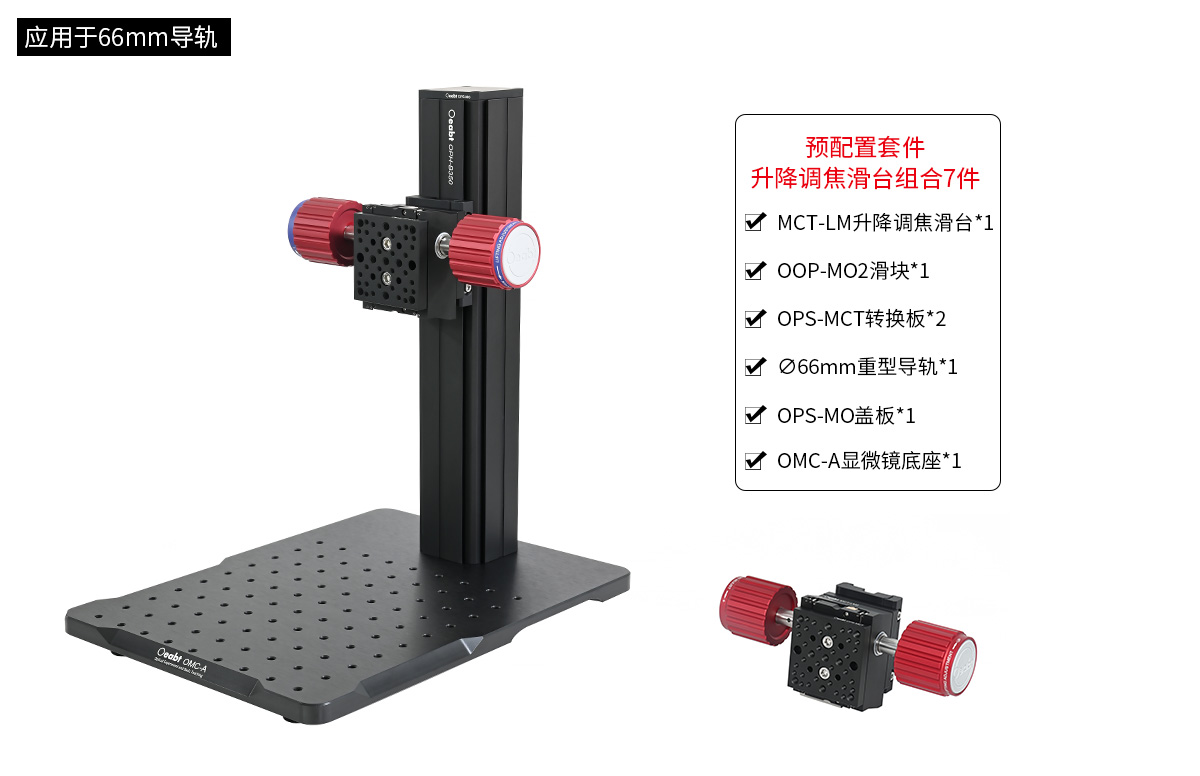

- 조합 구성: MCT-LM2 승강 초점조절 슬라이드, OOP-MO2 슬라이더, OPS-MCT 어댑터 플레이트×2, OPH-B 시리즈 중하중 레일, OPS-MO 커버, OMC-A 현미경 베이스
- 케이블 홈이 있는 레일
- 조합 구성: MCT-LM2 승강 초점조절 슬라이드, OOP-MO2 슬라이더, OPS-MCT 어댑터 플레이트×2, CAX-R-N 중하중 레일, OPS-MC 커버, OMC-A 현미경 베이스

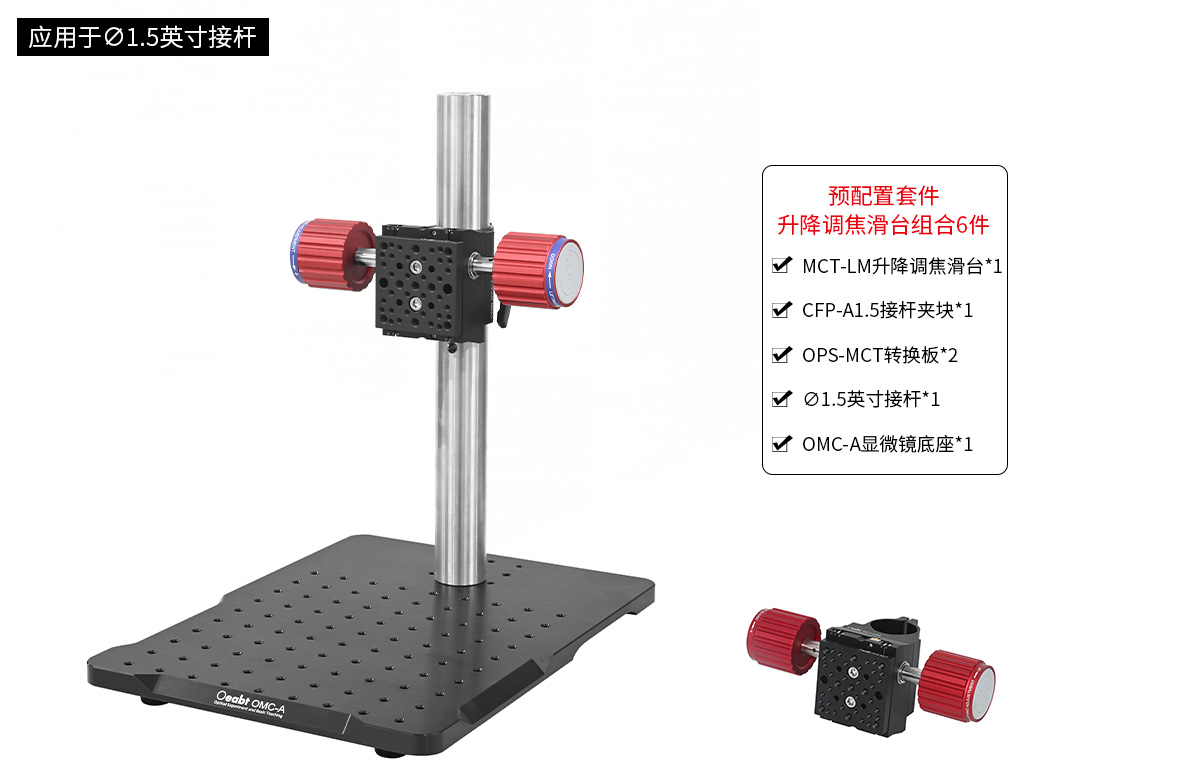

- 조합 구성: MCT-LM2 승강 초점조절 슬라이드, CFP-A1.5 접속봉 연결부, OPS-MCT 어댑터 플레이트×2, CFEP-S 시리즈 Ø1.5인치 접속봉, OPS-MO 커버, OMC-A 현미경 베이스
- 승강 초점조절 슬라이드 조합과 함께 사용
- 30mm 케이지 시스템을 현미경 시스템에 장착 가능
- 조합 구성: CSK-A30 30mm 클램프 마운트, CFP-CSK 케이지 클램프 어댑터 플레이트
- 60mm 케이지 시스템을 현미경 시스템에 장착 가능
- 조합 구성: CSK-A60 60mm 클램프 마운트, CFP-CSK 케이지 클램프 어댑터 플레이트
모델 구성
15개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| 조합 4종 | 66mm 레일에 적용 | 약 775,376원 | — |
| 조합 4종 | Ø1.5인치 접속봉에 적용 | 약 776,160원 | — |
| 레일 높이 250mm | 조합 7종 세트 | 약 1,220,296원 | — |
| 레일 높이 300mm | 조합 7종 세트 | 약 1,242,248원 | — |
| 레일 높이 350mm | 조합 7종 세트 | 약 1,259,888원 | — |
| 레일 높이 400mm | 조합 7종 세트 | 약 1,276,352원 | — |
| 레일 높이 500mm | 조합 7종 세트 | 약 1,292,032원 | — |
| 레일 높이 600mm | 조합 7종 세트 | 약 1,331,624원 | — |
| 레일 높이 300mm | 케이블 홈형 조합 7종 세트 | 약 1,262,240원 | — |
| 레일 높이 400mm | 케이블 홈형 조합 7종 세트 | 약 1,296,344원 | — |
| 레일 높이 500mm | 케이블 홈형 조합 7종 세트 | 약 1,312,024원 | — |
| 접속봉 높이 250mm | 조합 6종 세트 | 약 1,201,480원 | — |
| 접속봉 높이 350mm | 조합 6종 세트 | 약 1,252,832원 | — |
| CSK-A30&CFP-CSK | 30mm 케이지 부품 | 약 132,104원 | |
| CSK-A60&CFP-CSK | 60mm 케이지 부품 | 약 156,408원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 180.9×80.4×50.0mm |
| 승강 행정 | 38mm |
| 나사 종류 | 전면 패널: M6 나사 구멍 2개; 후면 패널: M6 나사 구멍 7개, M6 카운터보어 2개, M4 카운터보어 4개 |
| 중량 | 715.0g |
| 재질 | 7075 알루미늄 합금 + 304 스테인리스 스틸 |
