MCSM 시리즈 현미경 포트 어댑터
MCSM Series Microscope Port Adapter

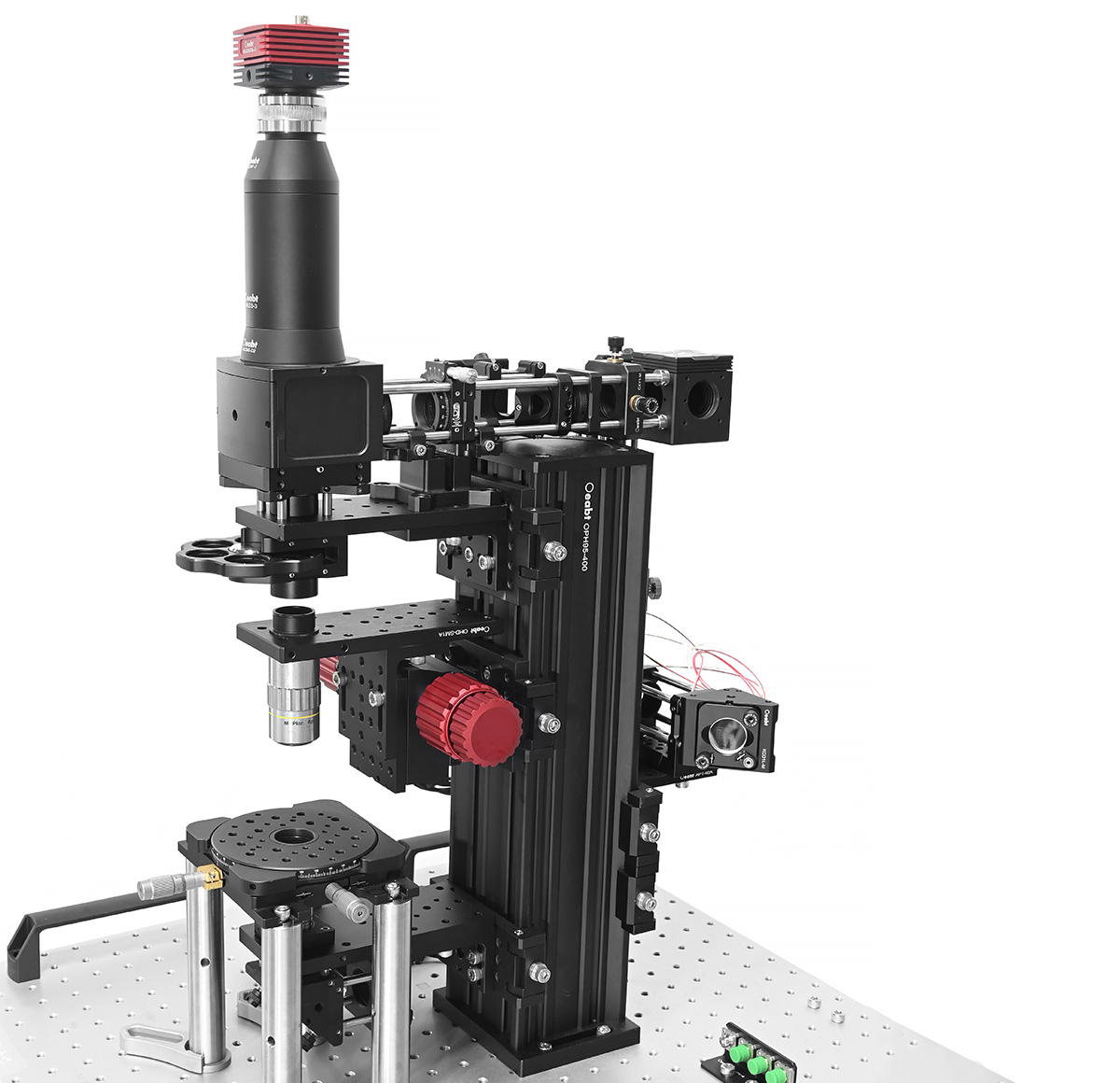

Oeabt 슬리브 및 케이지 부품을 현미경 이미징 시스템으로 확장 연결하는 포트 어댑터 시리즈로, 더브테일 구조로 기계적 설치와 광학 포트 정렬이 용이하며 SM1/SM2 나사 및 30/60mm 케이지 시스템과 호환됩니다.
주요 특징
- Oeabt 시리즈 슬리브 및 케이지 부품을 현미경 이미징 시스템으로 다양하게 확장
- 더브테일 구조 설계로 기계적 설치와 광학 포트 정렬이 용이
- 렌즈 슬리브 튜브 및 30mm, 60mm 케이지 시스템과 호환

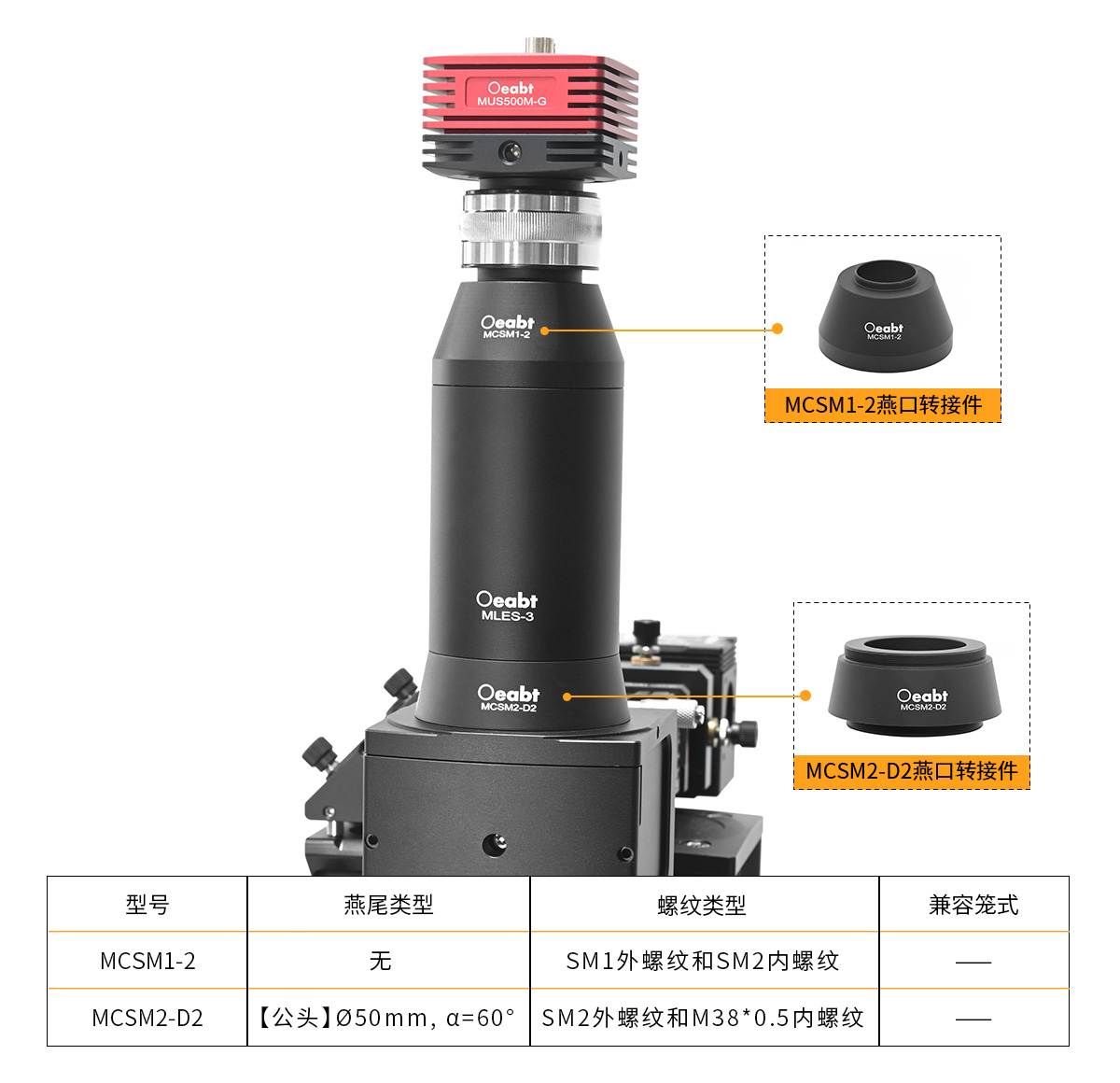

- MCSM1-2: SM1 수나사와 SM2 암나사 포함
- MCSM2-D2: Ø2인치 수 더브테일 블록, SM2 수나사, M38×0.5 암나사 포함
- 렌즈 슬리브 튜브 및 30mm, 60mm 케이지 시스템과 호환
- 접안렌즈 포트 슬리브, 관 길이 3인치
- 경통 내경: Ø37mm
- 카메라와 접안렌즈를 연결할 수 있으며 광로 차단 역할 수행
- 포트에 SM2(2.035"-40) 나사 적용
- 더브테일-더브테일 및 SM 나사 슬리브 간의 변환 연장 구현
- 포트에 SM2(2.035"-40) 나사 구간 적용
- Ø2인치 수 더브테일 블록 포함

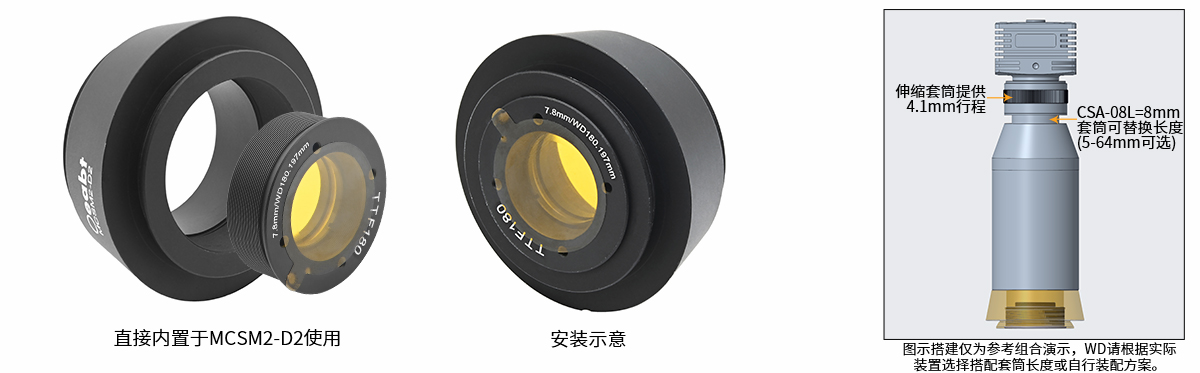

- MCSM2-D2 더브테일 부품과 호환, 초점 거리 선택 가능
- 복색수차 보정, 무한원 광학계 구성에 사용
- SM1(1.35"-40) 및 M38×0.5 수나사 포함
모델 구성
6개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 테이퍼 규격 | D56.0-d39.9-h22.1 |
| 더브테일 유형 | 없음 |
| 나사 종류 | 한쪽은 SM1(1.035"-40) 수나사, 다른 쪽은 SM2(2.035"-40) 암나사 |
| 중량 | 51.7g |
| 재질 | 7075 알루미늄 합금 |
| 관체 규격 | Ø55.9×77mm |
| 나사 종류(MCSM2-D2) | SM2(2.035"-40) 암수 나사 |
| 중량(MCSM2-D2) | 291.4g |
| 외형 크기(MLES-3) | Ø39.3×16.6mm |
| 설계 파장 | 400-700nm |
| 나사 종류(TTF) | M38×0.5 수나사, SM1 수나사 |
| 초점 거리 | 180mm±1% |
| 작동 거리 | 180.197mm |
| 관체 규격(MLES40-D2) | Ø71.0×50.7mm |
| 포트 나사 | SM2(2.035"-40), 나사 깊이 28mm |
| 포트 더브테일 | 【수형】Ø2인치, α=60° |
| 중량(MLES40-D2) | 90.0g |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
가이드
관련 제품
같은 현미경 광학 모듈 중에서 사양이 가까운 제품입니다.

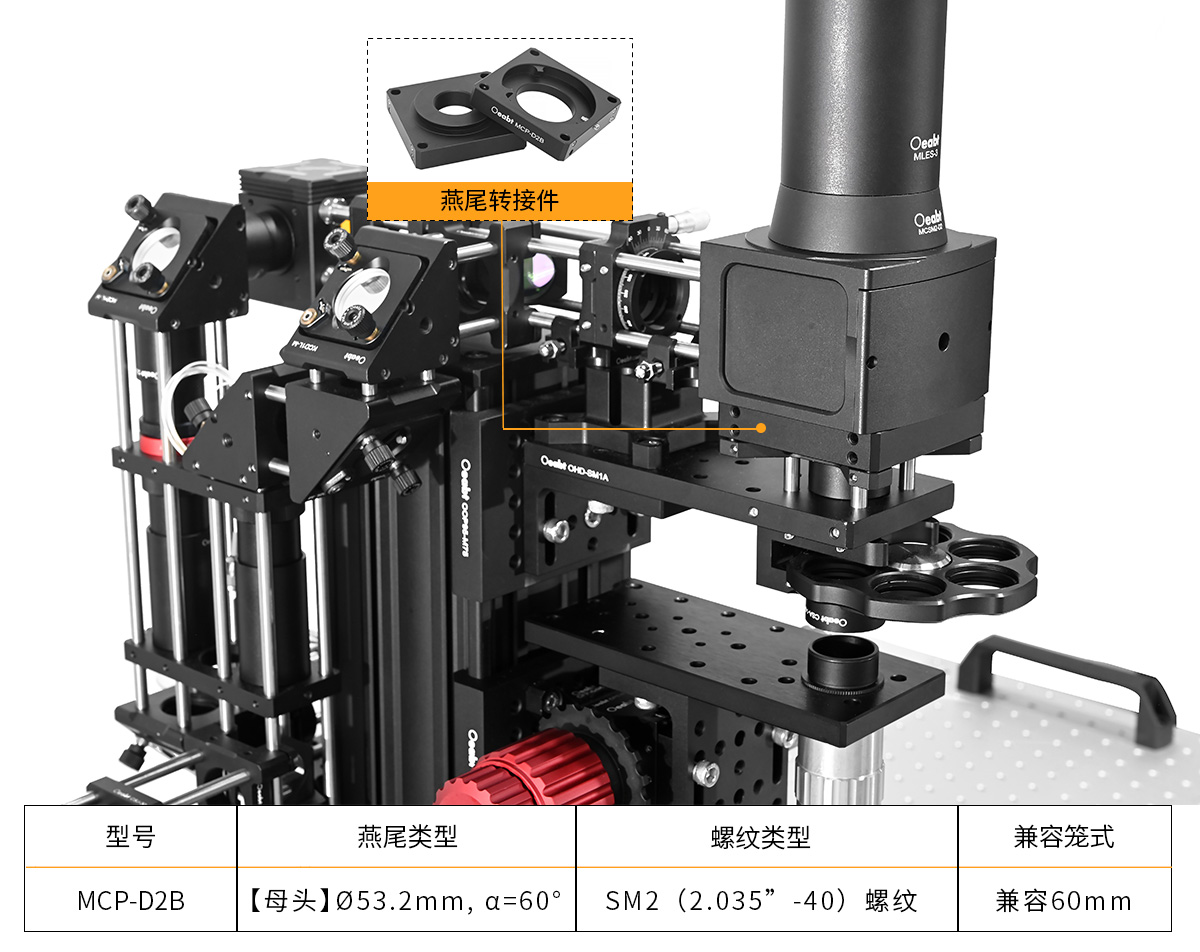

MCP 시리즈 현미경 더브테일 어댑터 플레이트
