Prior Scientific

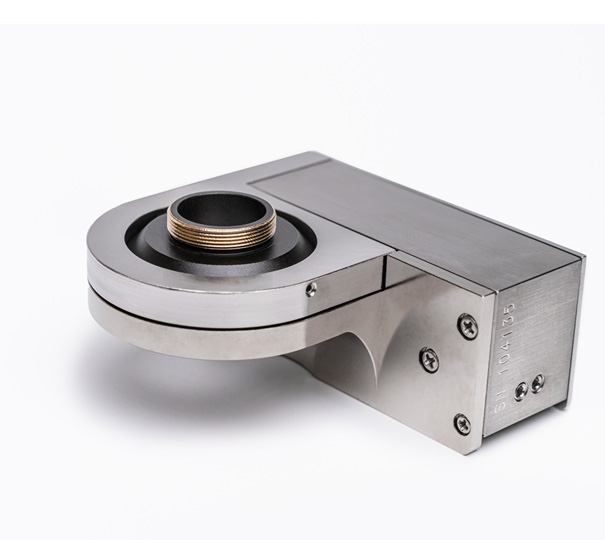

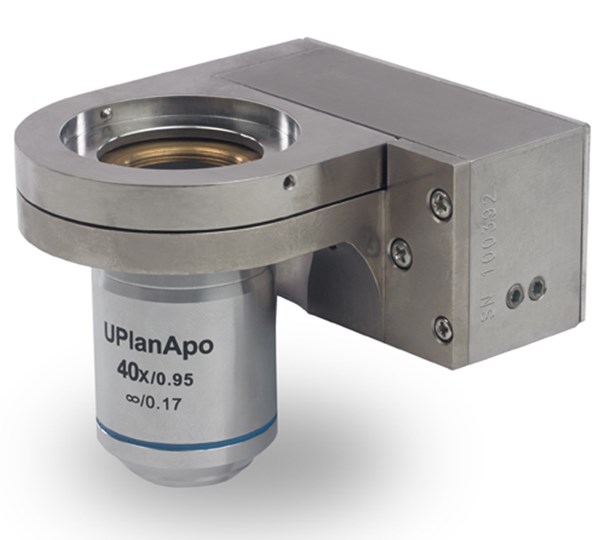

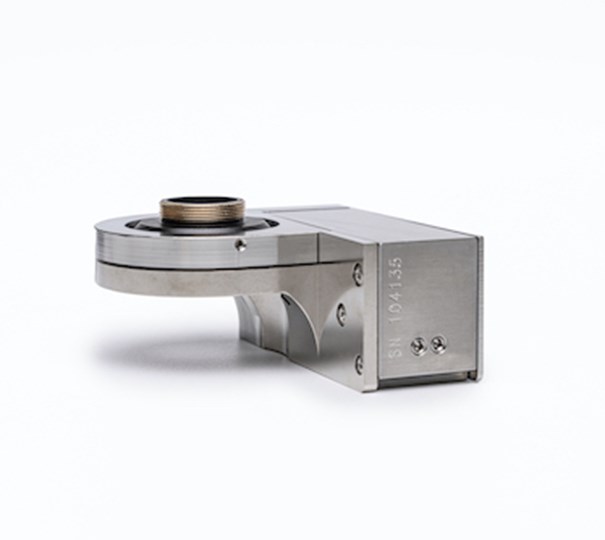

NanoScan OP 시리즈 피에조 대물렌즈 스캐너
NanoScan OP Series Piezo Objective Scanner
대물렌즈를 직접 붙잡고 200~800µm를 나노미터 단위로 움직이는 피에조 스캐너로, 정전용량 센서 폐루프로 나노미터 반복정밀도를 내며 정립·역립 어느 현미경에도 붙습니다.
주요 특징
- 폐루프 이동범위 200µm(OP200) / 400µm(OP400) / 800µm(OP800)
- M32 대물렌즈 나사 표준, RMS·M25·W26·M27·M32 어댑터 제공
- 정전용량 위치 센서 — 서브나노미터 분해능과 반복정밀도
- 스테인리스강 본체 — 기계 강성과 온도 안정성 확보
- 플렉셔 가이드 구조로 마찰 없는 이동
- 스테이지 교정값을 커넥터에 내장 — 전자부 교체가 플러그 앤 플레이
- 전행정 1,000만 사이클 이상 동작 시험 완료 (OP400·OP800)
- 정립·역립 설정과 하중 설정은 출고 시 지정하고 현장에서 재조정 가능
- 표준 하중 0~500g, 고하중 사양(500~1000g) 선택 (OP400·OP800)
- OP800의 장행정은 전생물체·라이트시트·다광자 현미경에 적합
모델 구성
3개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| OP200 | 폐루프 200µm(개루프 260µm) · 분해능 0.4nm(150g 하중) · 반복정밀도 1nm · 선형성 0.01% · 강성 1.3N/µm · 공진주파수 272Hz(150g) · 정정시간 6/9/12ms(150/250/500g, 0.5µm 스텝) · 대물 여유 40mm · 광로 연장 13mm(M32 어댑터 시 12mm) · 스테이지 질량 400g · 케이블 2m | 문의 | — |
| OP400 / OP400 고하중 | 폐루프 400µm · 위치 잡음 0.7nm · 반복정밀도 1.6nm · 선형성 0.005% · 스텝 정정 7ms · 하중 0~500g / 500~1000g | 문의 | — |
| OP800 / OP800 고하중 | 폐루프 800µm · 위치 잡음 2.5nm(250g 하중) · 반복정밀도 6nm · 선형성 0.01% · 스텝 정정 17ms · 하중 0~500g / 500~1000g | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 축 | Z |
| 대물렌즈 나사 | RMS, M25, W26, M27, M32 (표준 M32) |
| 재질 | 알루미늄 / 스테인리스강 (OP200은 스테인리스강) |
| 하중 용량 | 0~500g 표준, 500~1000g 고하중 사양 (OP400·OP800) |
| 어댑터 | QG-OP-MIC-RMS / -M25 / -W26 / -M27 / -M32 |
