OPH95 시리즈 95mm 중하중 레일 스탠드
OPH95 Series 95mm Heavy-Duty Optical Rail
네 면이 동일한 더브테일 장착면을 갖춘 95mm 중하중 광학 레일로, 200mm~600mm 길이로 제공되며 수직·수평 장착 세트를 통해 현미경 지지 구조나 긴 평행 광경로 구성에 활용할 수 있습니다.
주요 특징
- 외곽 날개가 더브테일 장착면을 형성, 네 면이 동일
- 양측에 4개의 M6 나사 구멍으로 장착

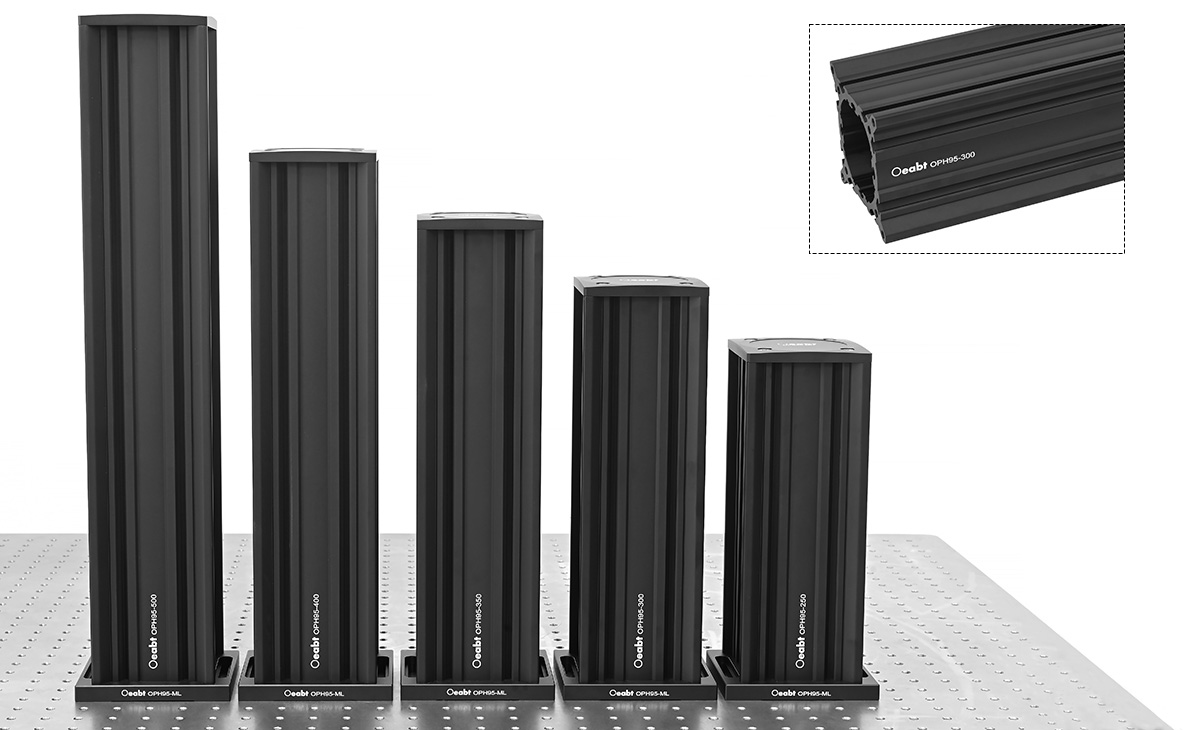

- 레일 길이 200-500mm 선택 가능
- Ø55mm 통광 구경이 레일을 관통

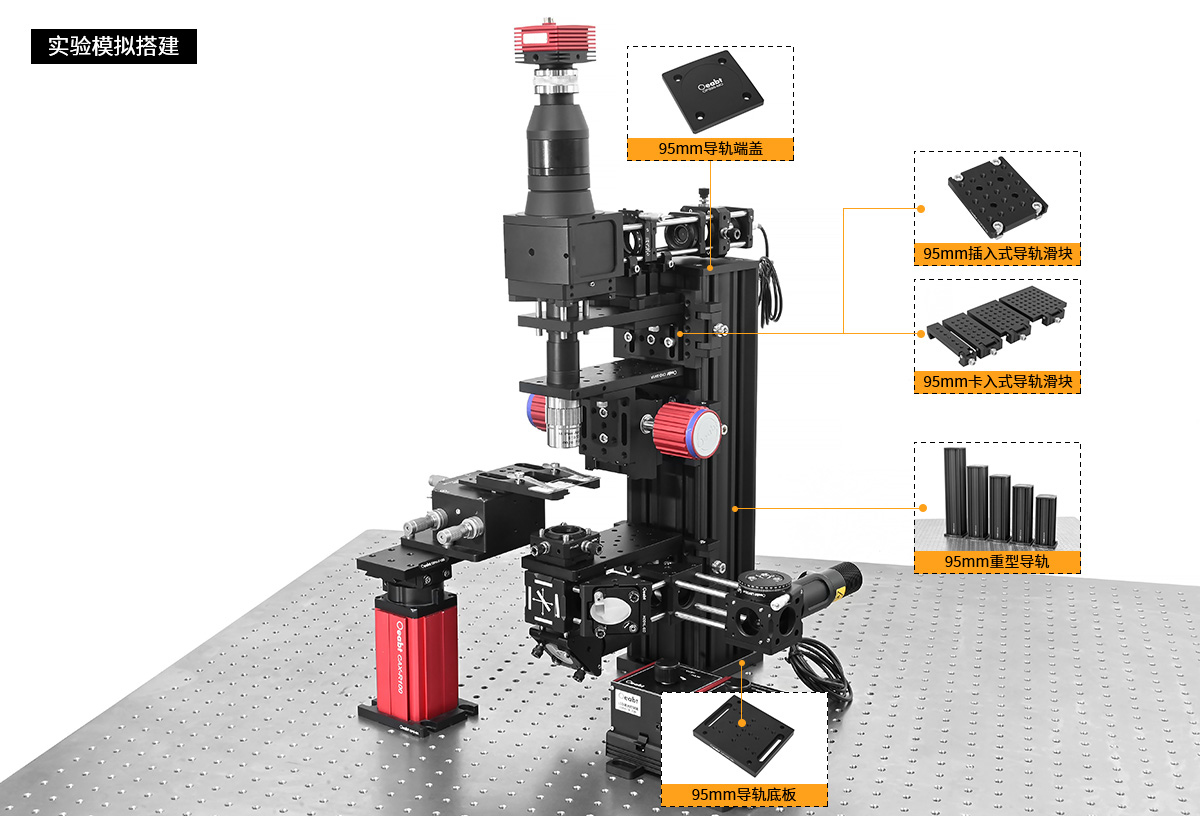

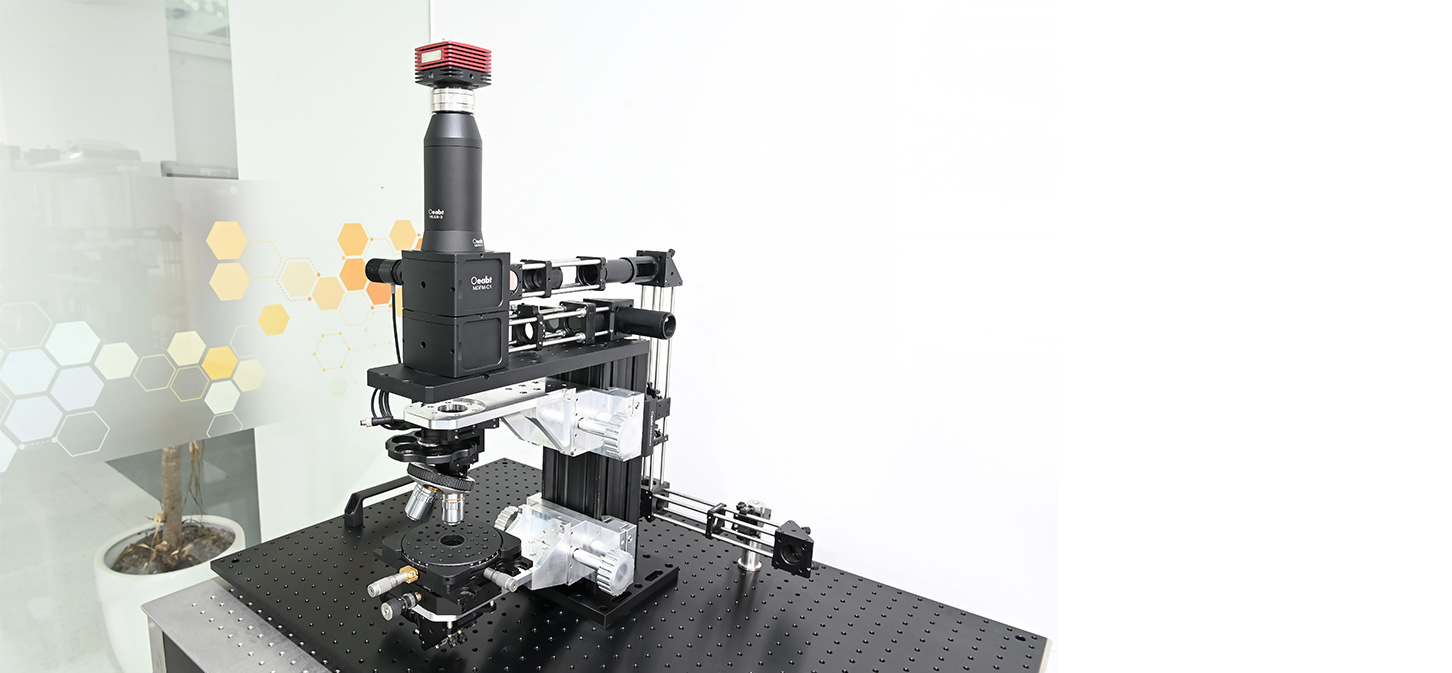

- OPH95-V 시리즈는 수직 장착, 주로 현미경 본체 지지대나 대형 하중 구조에 사용

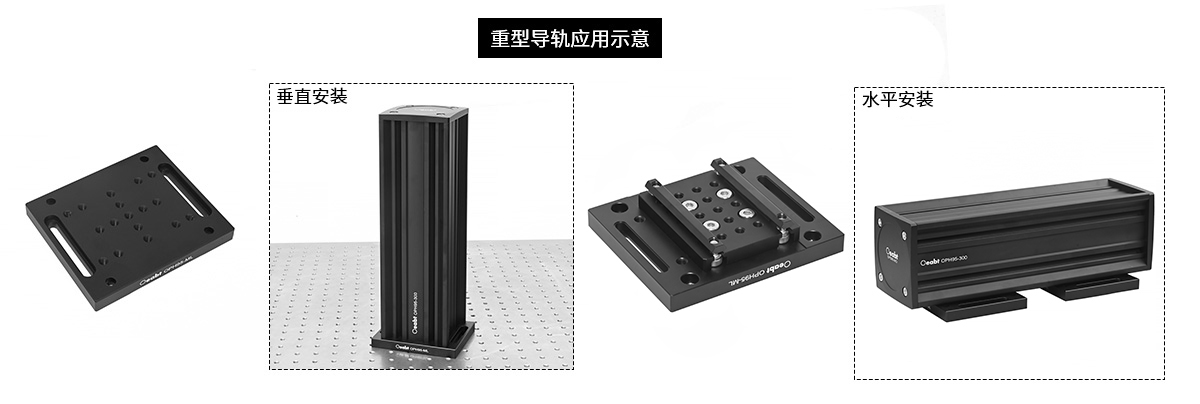

- 수직 장착 세트: OPH95 시리즈 95mm 레일, OPS95-MO 레일 엔드캡, OPS95-ML 레일 베이스
- OPH95-H 시리즈는 수평 장착, 주로 긴 평행 광경로나 대형 하중 구조에 사용
- 수평 장착 세트: OPH95 시리즈 95mm 레일, OPS95-MO 레일 엔드캡×2, OOP95-M 슬라이더×2, OPS95-ML 레일 베이스×2
- Ø55mm 통광 구경이 레일을 관통

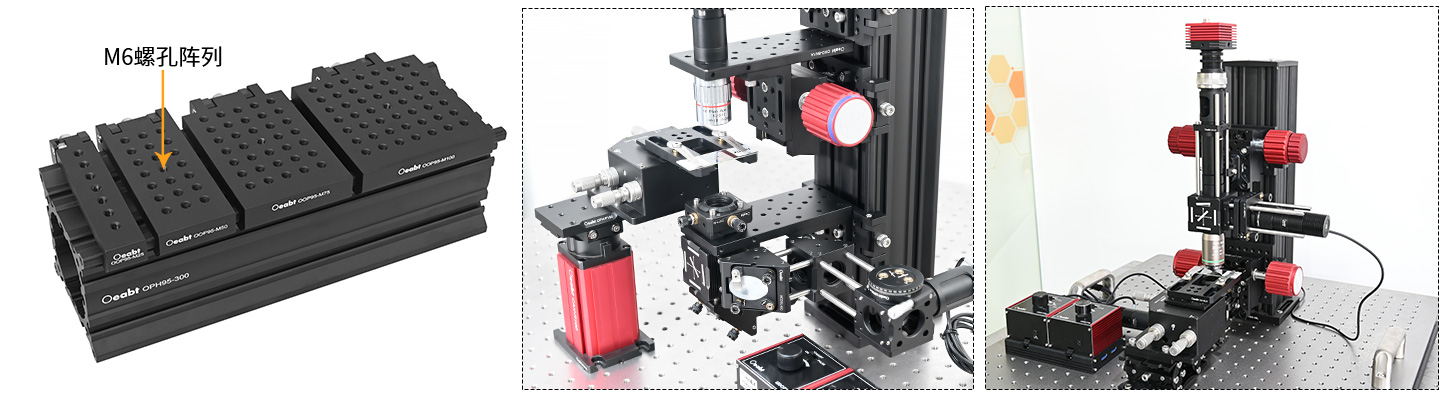

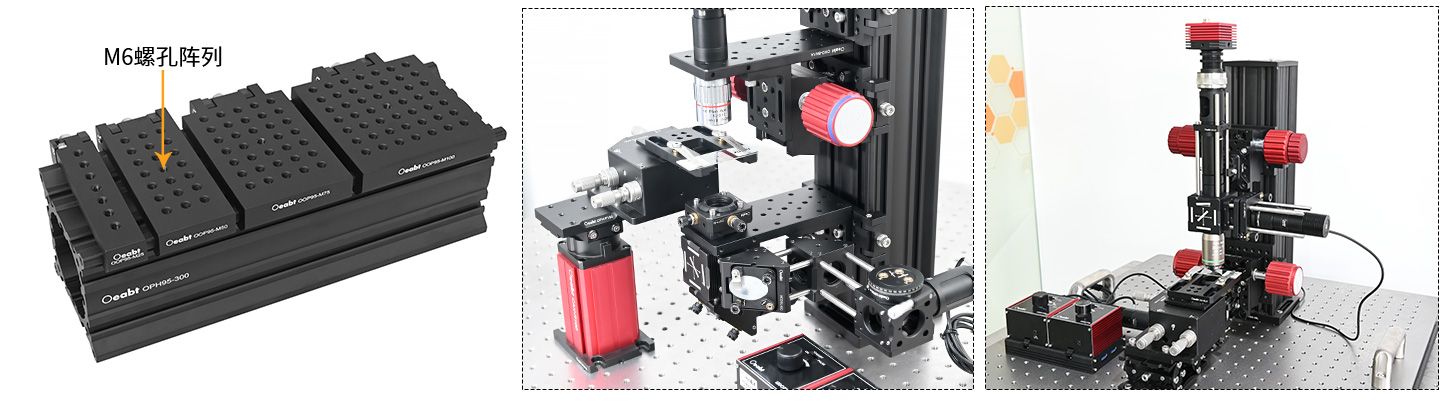

- M6 나사 구멍 배열, 구멍 간격 12.5mm

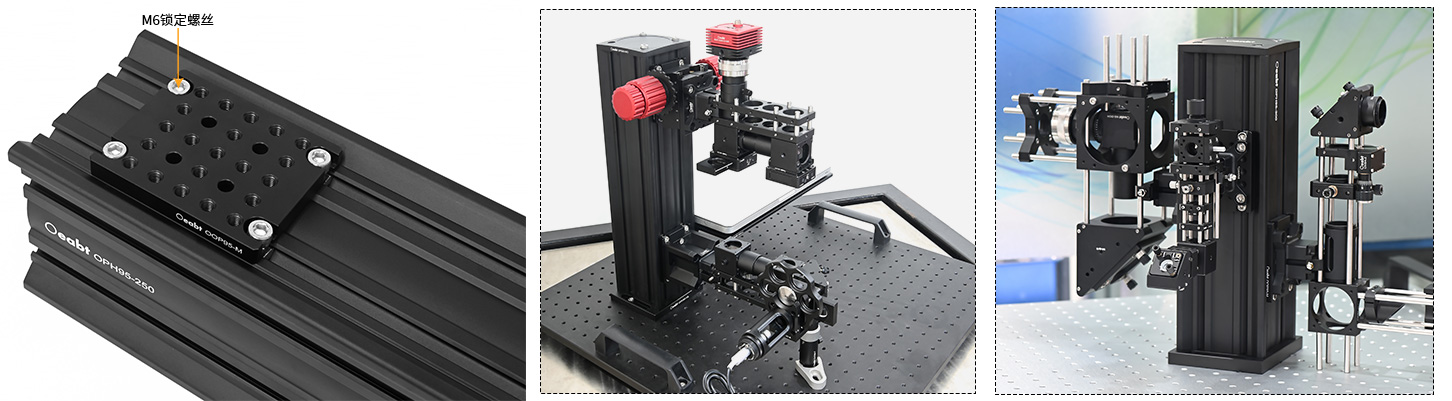

- 95mm 레일의 임의 위치에서 끼우고 뺄 수 있음
- 손잡이 나사로 레일을 따라 미끄러지는 위치를 고정 가능
- 슬라이더 폭 25-100mm 선택 가능
- 레일 끝단 위치에서만 삽입·분리 가능
- 잠그기 전 레일을 따라 앞뒤로 슬라이드 가능
- 95mm 레일 끝단 장착용
- 레일 끝부분을 덮어 레일 단면을 밀폐
- 장착용 카운터보어 4개
- 95mm 레일을 브레드보드 플랫폼에 장착
- 레일 끝단에 수직 고정 장착
- OOP95-M 슬라이더와 조합해 수평 장착 시 레일을 슬라이드하며 위치 조정 가능
모델 구성
| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| OPH95-250V | 수직 장착 세트 | 약 293,150원 | |
| OPH95-300V | 수직 장착 세트 | 약 317,460원 | |
| OPH95-350V | 수직 장착 세트 | 약 347,776원 | |
| OPH95-400V | 수직 장착 세트 | 약 359,788원 | |
| OPH95-500V | 수직 장착 세트 | 약 399,256원 | |
| OPH95-600V | 수직 장착 세트 | 약 443,014원 | |
| OPH95-250H | 수평 장착 세트 | 약 510,796원 | |
| OPH95-300H | 수평 장착 세트 | 약 535,392원 | |
| OPH95-350H | 수평 장착 세트 | 약 565,422원 | |
| OPH95-400H | 수평 장착 세트 | 약 577,434원 | |
| OPH95-500H | 수평 장착 세트 | 약 617,188원 | |
| OPH95-600H | 수평 장착 세트 | 약 660,660원 | |
| OPH95-250 | 95×95×250mm | 약 182,182원 | |
| OPH95-300 | 95×95×300mm | 약 206,778원 | |
| OPH95-350 | 95×95×350mm | 약 236,808원 | |
| OPH95-400 | 95×95×400mm | 약 248,820원 | |
| OPH95-500 | 95×95×500mm | 약 288,288원 | |
| OPH95-600 | 95×95×600mm | 약 332,046원 | |
| OOP95-M25 | 130×25×24mm | 약 74,932원 | |
| OOP95-M50 | 130×50×24mm | 약 88,374원 | |
| OOP95-M75 | 130×75×24mm | 약 106,106원 | |
| OOP95-M100 | 130×100×24mm | 약 124,124원 | |
| OOP95-M | 80.0×66.0×14.7mm | 약 53,482원 | |
| OPS95-MO | 95×95×8.5mm | 약 38,324원 | |
| OPS95-ML | 수직 장착 | 약 72,930원 | |
| OPS95-ML+OOP95-M | 수평 장착 가능 | 약 126,412원 | |
| OPS95-ML2 | 수직 장착 | 약 130,702원 |
* 위 금액은 환율과 배송·부대비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
상세 사양
| 레일 길이 공차 | |
| 200-250mm | ≤0.1mm |
| 300-400mm | ≤0.2mm |
| 500-600mm | ≤0.35mm |
| 750-1000mm | ≤0.5mm |
