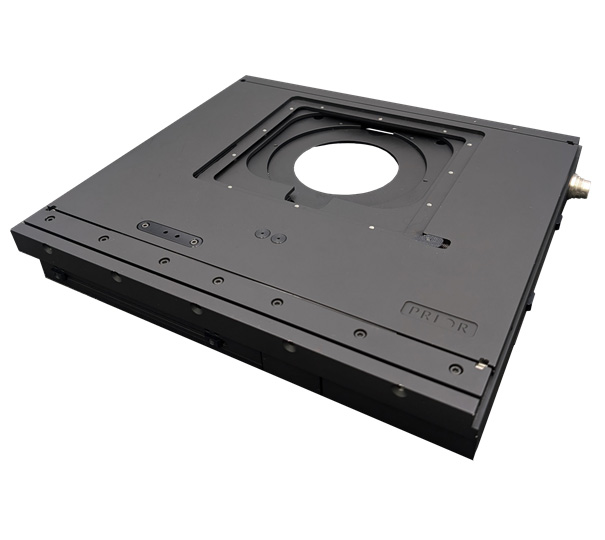

ProScan H101 시리즈 플랫탑 전동 XY 스테이지
ProScan H101 Series Flat Top Motorized XY Stage
정립 현미경용 114×75mm 플랫탑 전동 XY 스테이지로, 상판이 완전히 평평해 시료를 얹고 빼기 쉽고 고분해능(1mm 피치)과 고속(2mm 피치) 두 갈래, 인코더 유무 두 갈래로 나뉩니다.
주요 특징
- 이동범위 114×75mm, 하중 10kg, 중량 5kg
- 완전 평면 상판(플랫탑) — 시료 로딩이 쉽고 다양한 광학계와 조합
- Prior 특허 지능형 스캐닝 기술(IST) — 스테이지 정확도·직선성 보정 (미국 특허 7,330,307)
- 슬라이드 글라스, 멀티웰 플레이트, 반도체 웨이퍼, 금속 시료 등 폭넓은 시료 대응
- 고분해능형(스크류 피치 1mm, 최대 30mm/s)과 고속형(피치 2mm, 최대 60mm/s) 선택
- 인코더 사양(E)은 0.1µm 리니어 인코더로 양방향 반복정밀도 0.9µm 이하
- OEM 장비 통합을 전제로 한 커스터마이즈 대응
- 삽입 플레이트(H230F 알루미늄·H220F 유리)와 슬라이드 홀더(H224F 1매·H234F 4매) 제공
- Prior OpenStand-U·M·L 조합 지원 (H101N2F 기준)
모델 구성
4개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| H101E1F / E1AX / E1B3 / E1BX / E1DM | 인코더·고분해능 · 피치 1mm · 분해능 0.1µm · 단방향 반복 <0.3µm · 양방향 반복 <0.5µm · 정확도 0.08µm/mm(전행정 <6.5µm) · 최대 30mm/s · 0.1µm 리니어 인코더 | 문의 | — |
| H101E2F / E2B3 / E2BX / E2DM | 인코더·고속 · 피치 2mm · 분해능 0.1µm · 단방향 반복 <0.7µm · 양방향 반복 <0.9µm · 정확도 0.08µm/mm(전행정 <6.5µm) · 최대 60mm/s · 0.1µm 리니어 인코더 | 문의 | — |
| H101N1F / N1AX / N1B3 / N1BX / H101P1DM | 비인코더·고분해능 · 피치 1mm · 분해능 0.02µm · 단방향 반복 <0.8µm · 양방향 반복 <3.2µm · 정확도 0.12µm/mm(전행정 <12.0µm) · 최대 30mm/s | 문의 | — |
| H101N2F / N2B3 / N2BX / N2DM | 비인코더·고속 · 피치 2mm · 분해능 0.04µm · 단방향 반복 <0.8µm · 양방향 반복 <3.6µm · 정확도 0.12µm/mm(전행정 <12.0µm) · 최대 60mm/sH101N2F는 OpenStand-U·M·L 조합 지원 | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 이동범위 | 114×75mm |
| 하중 용량 | 10kg |
| 중량 | 5kg |
| 모터 유형 | 200 스텝 |
| 직각도 | < 25 arcsec (고분해능형) / < 30 arcsec (고속형) |
| 호환 현미경 (접미 코드) | F = 범용·Nikon · AX = Zeiss Axio Imager · B3 = Evident/Olympus BX63 · BX = Evident/Olympus BX·SZX · DM = Leica DM 시리즈 |
| 부속품 | H230F 알루미늄 삽입 플레이트, H220F 유리 삽입 플레이트, H224F 단일 슬라이드 홀더, H234F 4매 슬라이드 홀더 |
