TTL 시리즈 튜브 렌즈 슬리브
TTL Series Tube Lens Sleeve

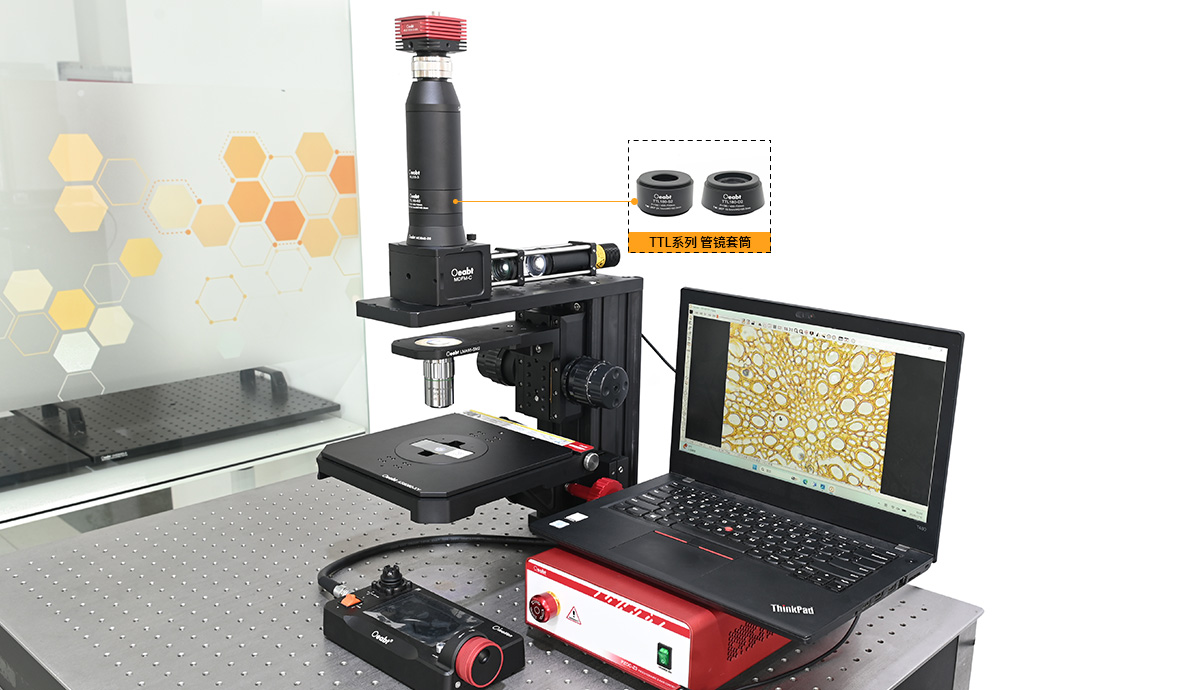

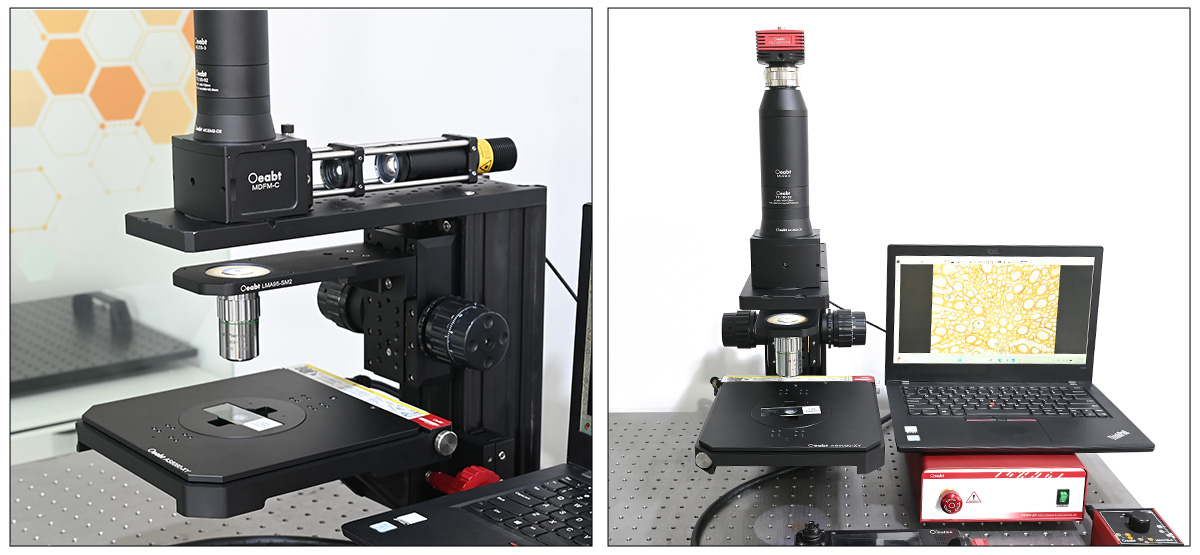

광시야 이미징과 레이저 스캐닝에 적합한 색지움 이미징 튜브 렌즈로, 복색수차가 잘 보정된 무한원 광학계를 구성하며 초점 거리 180mm, 200mm를 SM2-SM2 나사 결합 또는 SM2-D2 더브테일 연결 방식으로 선택할 수 있습니다.
주요 특징
- 색지움 이미징 튜브 렌즈, 광시야 이미징과 레이저 스캐닝에 적합; 복색수차 보정, 무한원 광학계 구성에 사용

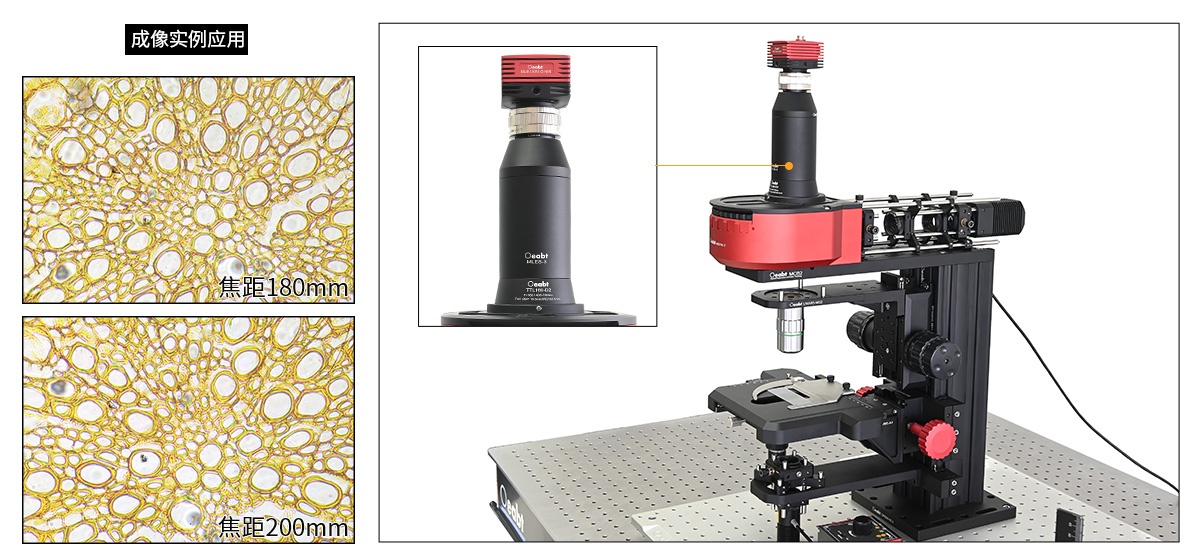

- 유효 초점 거리 180mm, 200mm 선택 가능, 주요 대물렌즈 설계 초점 거리와 매칭
- 적용 파장 범위 400-700nm, 가시광 전 대역 커버

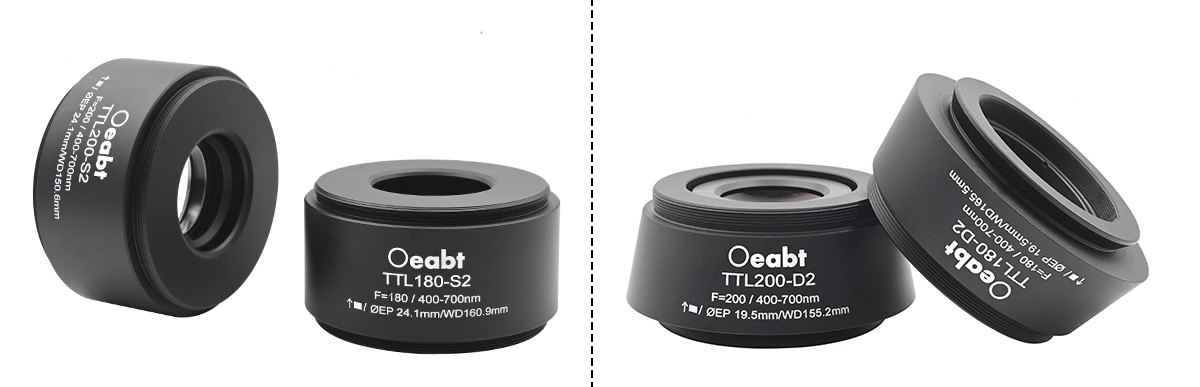

- SM2-SM2 나사 결합 및 SM2-D2 더브테일 연결 방식 제공
- 색지움 이미징 튜브 렌즈, 광시야 이미징과 레이저 스캐닝에 적합
- 복색수차 보정, 무한원 광학계 구성에 사용
- SM2-SM2 나사 결합 방식 제공
- SM2-D2 더브테일 연결 방식 제공
상세 사양
| 작동 거리 | 160.9mm |
| 초점 거리 | 180mm |
| 배율 | 0.9X |
| 초점면 위치 | 기준면에서 185mm |
| 시야 | 24mm |
| 규격 | Ø55.9×30.9mm |
| 중량 | 166.8g |
| 외나사 종류 | 양단 SM2 수나사 |
| 장착 방식 | SM2-SM2 나사 결합 |
| 튜브 렌즈 장착 나사 | M38×0.5 암나사 |
| 적용 파장 | 400-700nm |
| 재질 | 색지움 렌즈 + 알루미늄 합금 경통 |
