Prior Scientific

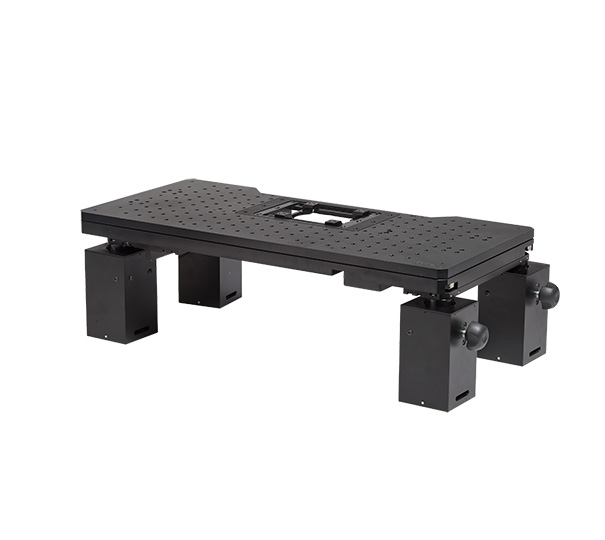

Z Deck 시리즈 전기생리 플랫폼
Z Deck Quick Adjust Electrophysiology Platform
정립 현미경 아래 놓는 초안정 전기생리 플랫폼으로, 공압 피스톤 타워로 시료 높이를 공구 없이 57~60mm 조절하고 XY 65×65mm를 수동 또는 전동으로 움직입니다.
주요 특징
- 공구 없이 높이 조절 — 얇은 시료와 전신 촬영 높이를 몇 초 만에 전환
- 완전 잠금식 공압 피스톤 타워로 승강 중에도 안정 유지
- XY 이동범위 65×65mm (수동형·전동형 공통)
- 전동형은 분해능 40nm, 속도 15mm/s
- 인코더 전동형은 리니어 인코더 폐루프로 미세 지점 재복귀
- 마이크로매니퓰레이터·정위장치 장착 공간 개방
- 상판 브레드보드 패턴 — 가온·냉각·관류·인큐베이션 챔버 장착
- 전기적 잡음을 극도로 줄여야 하면 수동형 선택
- 1/4-20 및 6mm 방진 테이블 호환
모델 구성
3개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| Z Deck (수동형) | 승강 60mm · 수동 XY 65×65mm · 전기적 잡음에 민감한 실험용 | 문의 | — |
| Z Deck (전동형) | 승강 57mm · 전동 XY 65×65mm · 분해능 40nm · 15mm/s · 인코더 없음 | 문의 | — |
| Z Deck (인코더 전동형) | 승강 57mm · 전동 XY 65×65mm · 분해능 40nm · 15mm/s · 리니어 인코더 폐루프 | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| Z Deck 승강 행정 | 57mm (전동형) / 60mm (수동형) |
| XY 이동범위 | 65×65mm |
| XY 분해능 | 40nm (전동형) |
| XY 속도 | 15mm/s (전동형) |
| 방진 테이블 호환 | 1/4-20 또는 6mm |
| 스페이서 | 전동형 — 필러 스페이서 4개, 1인치 스페이서 4개 / 수동형 — 콘덴서 1개, 필러 스페이서 4개 |
| ProScan 컨트롤러 전원 | 범용 외장 어댑터, 입력 100-240V 50/60Hz 최대 1.6A |
| ProScan 통신 | RS232 / USB, 8비트, 스톱 1비트, 패리티 없음, 핸드셰이크 없음 |
| 부속품 | HZ201 어댑터 삽입 플레이트, HZ202 솔리드 삽입 플레이트, HZ203 Nikon 108mm 링 삽입 플레이트, HZ204 Olympus 110mm 링 삽입 플레이트 |
