M6 시리즈 정밀 조정 나사
M6 Series Fine Adjustment Screw
M6×0.5 정밀 조정기로, 정밀한 나사 공차로 높은 감도와 조정 정밀도를 제공하며 미세 조정 마운트나 이동 스테이지 통합에 사용됩니다.
주요 특징
- M6×0.5 정밀 조정기
- 나사 공차가 정밀해 감도와 조정 정밀도가 높음
- 나사 부싱과 잠금 너트로 나사 결합부 구성
- 미세 조정 마운트, 이동 스테이지 통합에 사용
- 35~50mm 6가지 길이 선택 가능

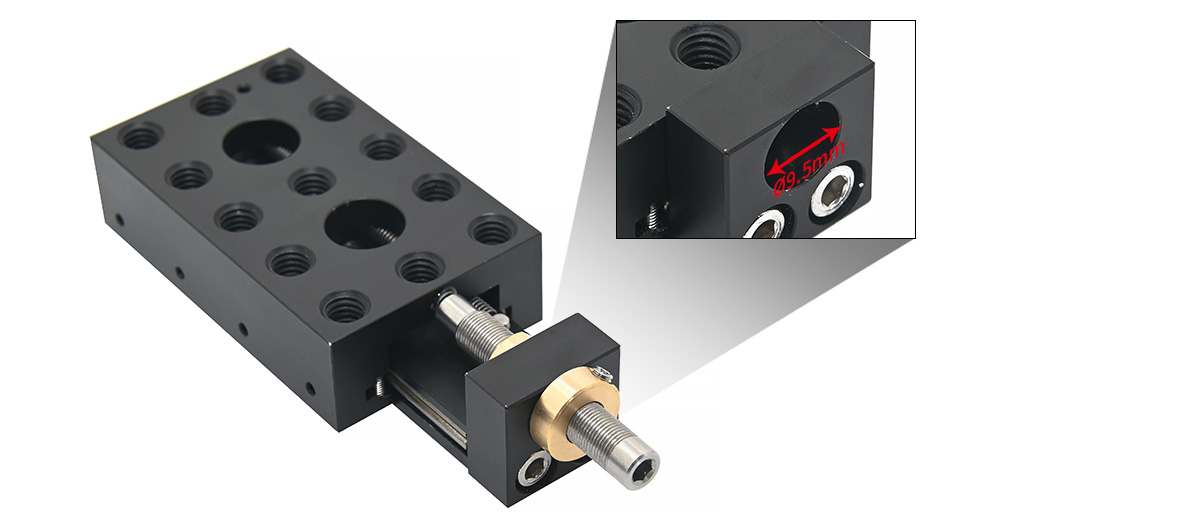

- 황동 규격: Ø12×15mm, 장착 지름: Ø9.5mm

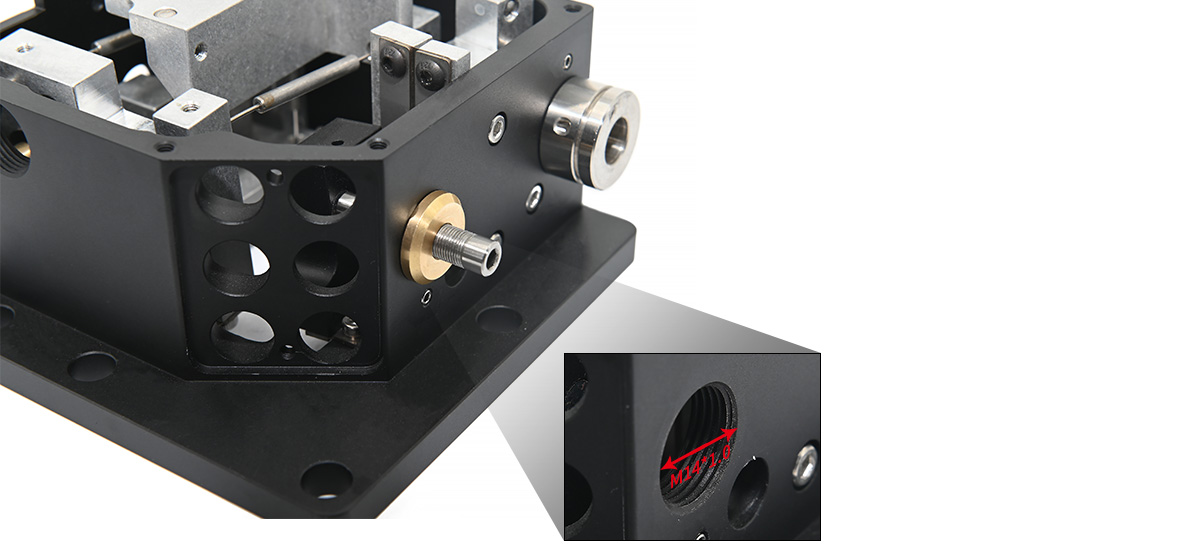

- 황동 규격: Ø12.9×16mm, 장착 지름: M9.5×0.5

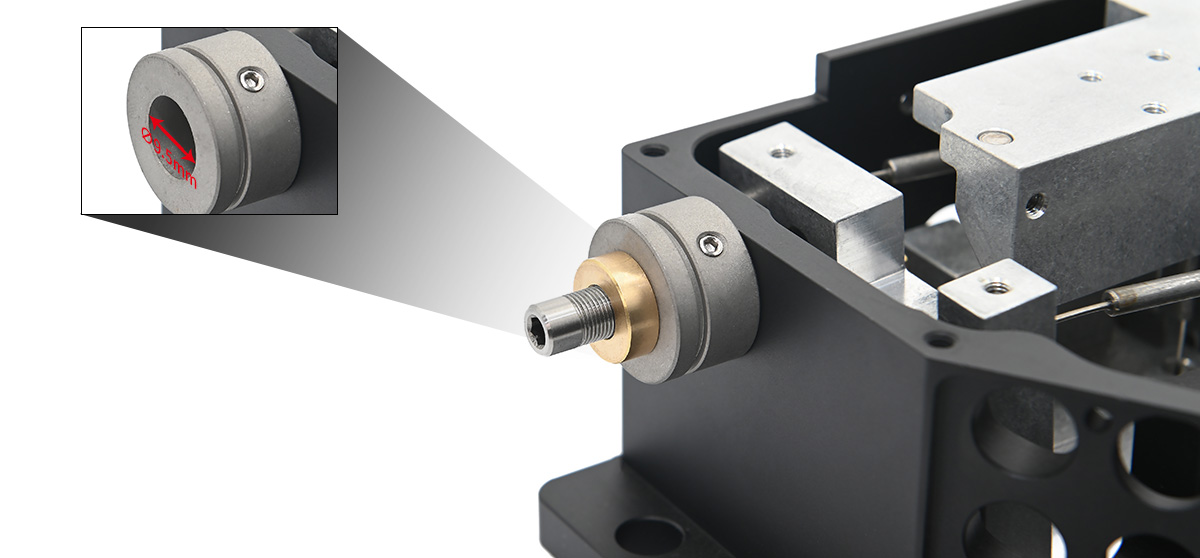

- 황동 규격: Ø15.8×7mm, 장착 지름: M14×1.0

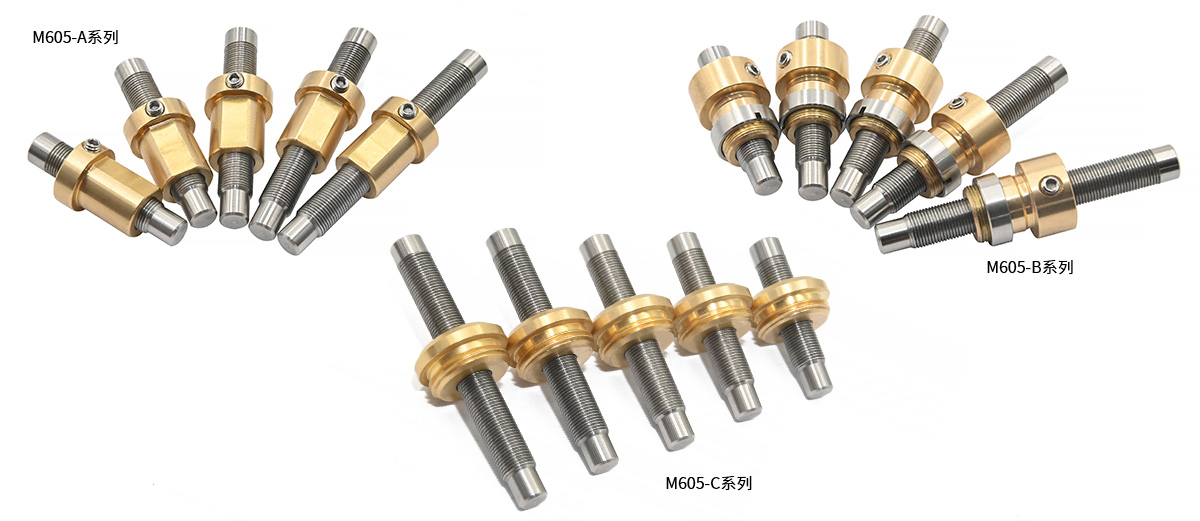

모델 구성
15개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| M605-L30-A | 나사 길이: 30mm | 약 17,248원 | — |
| M605-L35-A | 나사 길이: 35mm | 약 18,424원 | — |
| M605-L40-A | 나사 길이: 40mm | 약 19,600원 | — |
| M605-L45-A | 나사 길이: 45mm | 약 21,560원 | — |
| M605-L30-B | 나사 길이: 30mm | 약 19,600원 | — |
| M605-L50-A | 나사 길이: 50mm | 약 23,520원 | — |
| M605-L35-B | 나사 길이: 35mm | 약 21,560원 | — |
| M605-L40-B | 나사 길이: 40mm | 약 23,520원 | — |
| M605-L45-B | 나사 길이: 45mm | 약 25,872원 | — |
| M605-L50-B | 나사 길이: 50mm | 약 27,832원 | — |
| M605-L30-C | 나사 길이: 30mm | 약 17,248원 | — |
| M605-L35-C | 나사 길이: 35mm | 약 18,424원 | — |
| M605-L40-C | 나사 길이: 40mm | 약 19,600원 | — |
| M605-L45-C | 나사 길이: 45mm | 약 21,560원 | — |
| M605-L50-C | 나사 길이: 50mm | 약 23,520원 | — |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| M605-L30-A | M6×0.5 |
| M605-L35-A | 35mm |
| M605-L40-A | 40mm |
| M605-L45-A | 45mm |
| M605-L50-A | 50mm |
| M605-L30-B | 30mm |
| M605-L35-B | 35mm |
| M605-L40-B | 40mm |
| M605-L45-B | 45mm |
| M605-L50-B | 50mm |
| M605-L30-C | 30mm |
| M605-L35-C | 35mm |
| M605-L40-C | 40mm |
| M605-L45-C | 45mm |
| M605-L50-C | 50mm |
