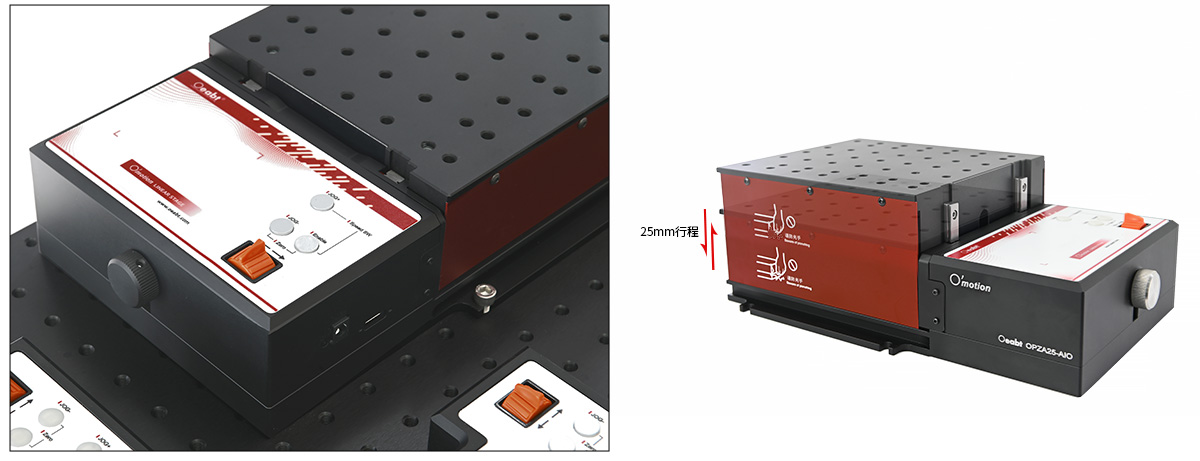

OPZA25-AIO 구동제어 일체형 대형 리프트 플랫폼
OPZA25-AIO Integrated Drive Large Lift Platform
구동 및 제어 회로를 내장한 대형 리프트 플랫폼으로, 42BYG 2상 스테핑 모터로 25mm 승강 행정과 30kg 하중을 지원하며 전동/수동 겸용, 홀 조이스틱 무단 가감속 제어를 제공합니다.
주요 특징
- 구동 및 제어 회로 내장, 양방향 출력축 42BYG 2상 스테핑 모터 채택, 전동/수동 겸용 지원
- PID 제어 기능 내장, 매끄러운 가감속 곡선, 이동체의 기동·정지가 안정적이고 걸림 없음
- 구동 펄스는 기본적으로 256배 미세 스텝 채택, 운동 플랫폼이 안정적이고 조용하게 동작
- 홀 조이스틱 채택, 리니어 운동 플랫폼에 실시간·선형·매끄러운 무단 가감속 제어 가능
- 점동, 저속 이동, 홀 무단 변속 전후 이송 등 자유 운동 제어 모드 지원
- 전원 차단 전 위치를 기억하는 기능 지원, 재시작 후 자동으로 원점 복귀하지 않음(수동 조작 가능)
- 조합 버튼으로 모터 리셋 및 속도 전환(고속/저속 2단) 실행
- USB 시리얼 통신으로 상위 프로그램과 상호작용 지원, 통신 프로토콜은 ASCII O'motion 명령어 세트 채택
- Windows/Linux/MacOS/Android 등 운영체제에서 상위 제어 프로그램 개발 지원, 크로스 플랫폼 응용 구현

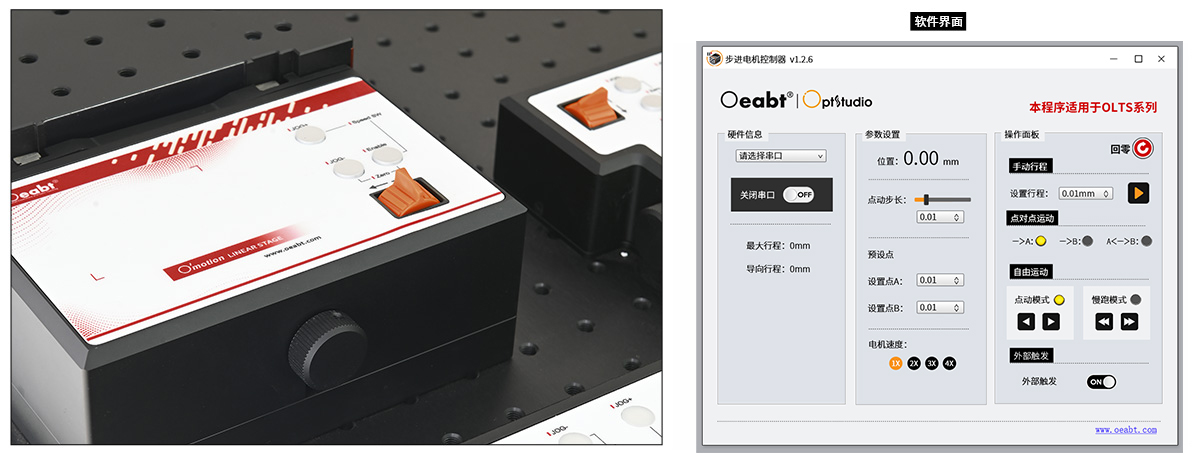

- Windows용 상위 제어 프로그램 예제 및 통신 프로토콜 문서 제공, 2차 개발 또는 시스템 통합에 편리
- 구동 및 제어 회로 내장, 42BYG 2상 스테핑 모터 채택, 전동/수동 겸용 지원
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| OPZA25-AIO | 승강 행정 25mm | 약 2,201,472원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 286.0×181.5×72.3mm |
| 승강 행정 | 25mm |
| 플랫폼 높이 | 최저 72.3mm; 최고 99mm |
| 테이블면 크기 | 178×160mm |
| 리드스크류 유형 | Ø12mm 정밀 볼스크류, 리드 2mm |
| 가이드 형식 | 이중 리니어 가이드 |
| 하중 용량 | 권장값 ≤65lb(30kg) |
| 고속 모드 속도 | 2.5mm/s |
| 저속 모드 속도 | 1.83mm/s |
| 점동 거리 | 82μm |
| 양방향 반복 정밀도 | 5μm |
| 백래시 | 5μm |
| 평탄도 | ≥0.02mm |
| 모터 유형 | 42BYG 2상 스테핑 모터 |
| 스텝각 | 1.8° |
| 마이크로스텝 수 | 51200 |
| 동작 전압 | DC 12V |
| 동작 전류 | 2A |
| 센서 유형 | 슬롯형 광전 센서 (NPN 상시열림, 하이 레벨 활성) |

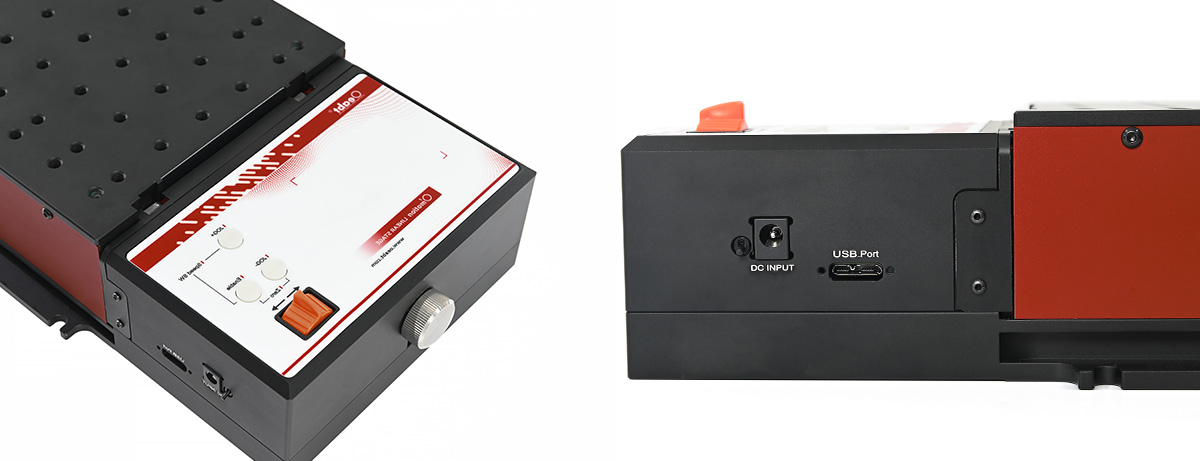

| 제어 인터페이스 | USB 시리얼 |
| 통신 프로토콜 | ASCII O'motion 명령어 세트 |
| 호환 시스템 | Windows/Linux/MacOS/Android 등 |
| 개발 지원 | Windows 예제 프로그램과 프로토콜 문서 제공 |
| 추천 드라이버/컨트롤러 | OSMC-1U 단축 스테핑 컨트롤러, O'motion 4축 운동 제어 시스템 |
