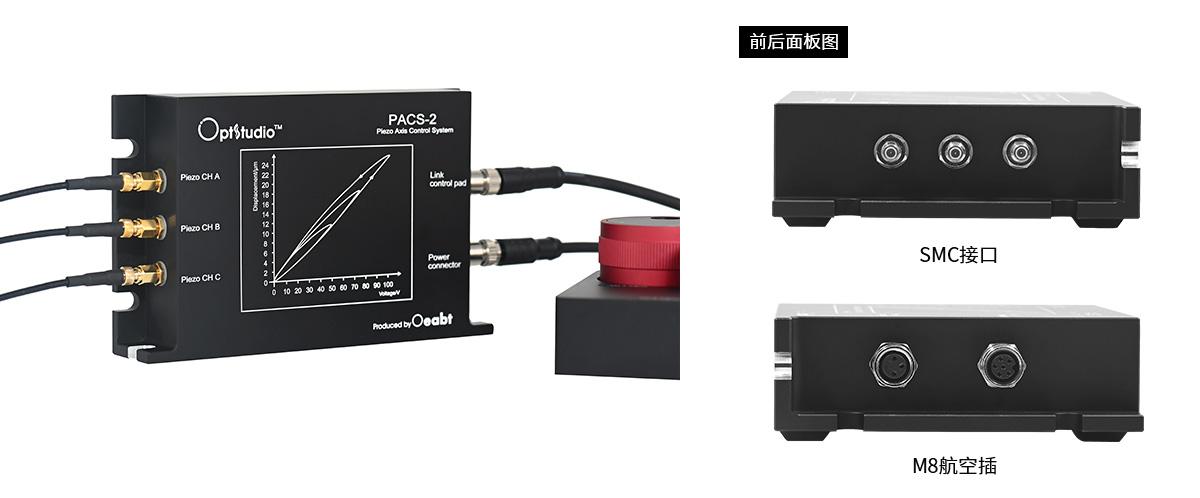

PACS-2 분리형 3채널 PZT 컨트롤러
PACS-2 Split-Type 3-Channel PZT Controller
3채널 개루프 압전 액추에이터를 제어하는 분리형 컨트롤러로, 조작 핸들과 본체가 분리되어 있어 조작 시 진동이 방진 플랫폼에 전달되지 않으며, 서브마이크론급 초정밀 보간 위치 결정에 적합합니다.
주요 특징
- 3채널 압전 마이크로미터, 미러 마운트, 3축 압전 미동 스테이지 등 개루프 압전 액추에이터 제어에 적용

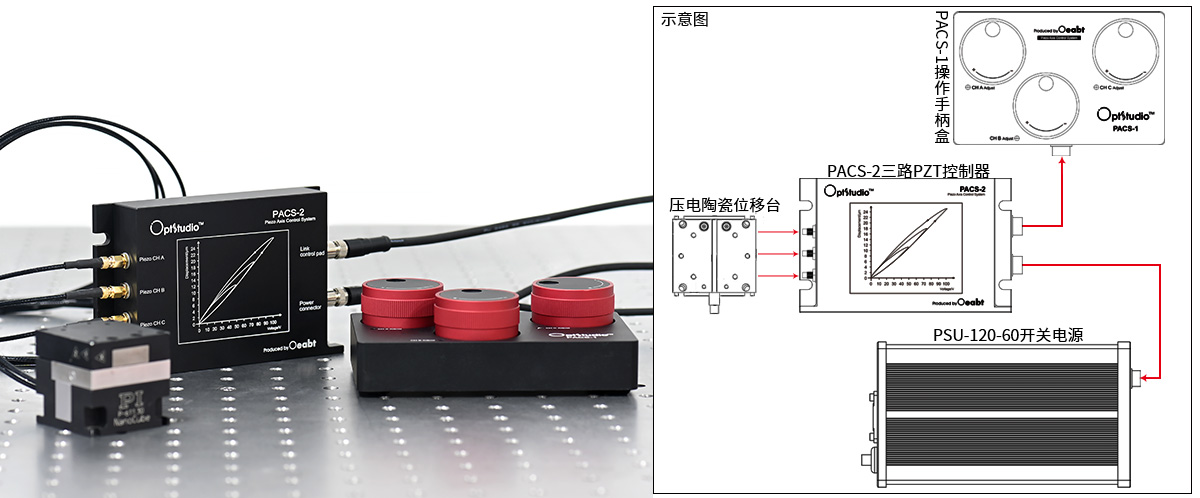

- 컨트롤러와 휴대용 조작 핸들이 분리된 설계로, 핸들 조작 시 발생하는 진동이 방진 플랫폼에 전달되지 않음
- 전압 제어 범위 DC 0V~60V, 이 중 0V~54V 구간은 매끄러운 선형 출력 제공
- 3개 채널 동시 조작 가능, 서브마이크론급 초정밀 보간 위치 결정이 필요한 상황에 적합

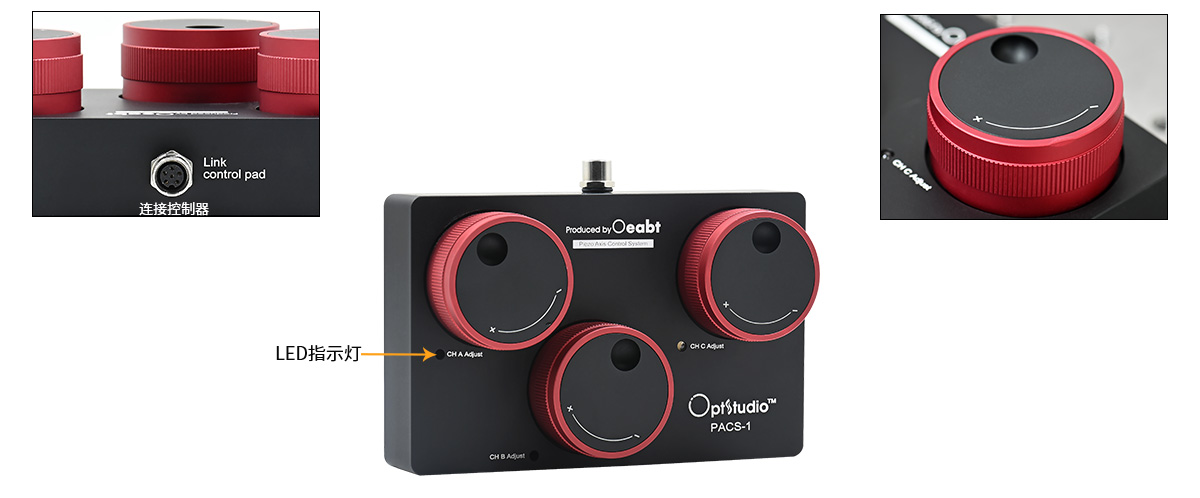

- 조작 핸들 노브는 10회전식 댐핑 노브로, 미세 조정이 가능하고 오작동으로 인한 출력 전압 드리프트가 발생하기 어려움
- 출력 전압이 안정적(±0.2V)이며 노이즈로 인한 운동 오차가 매우 작음
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|

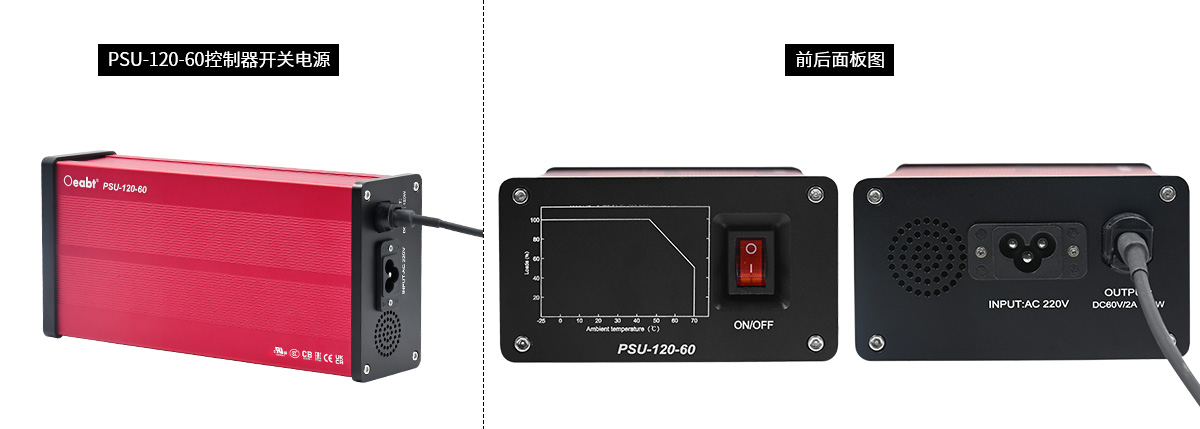

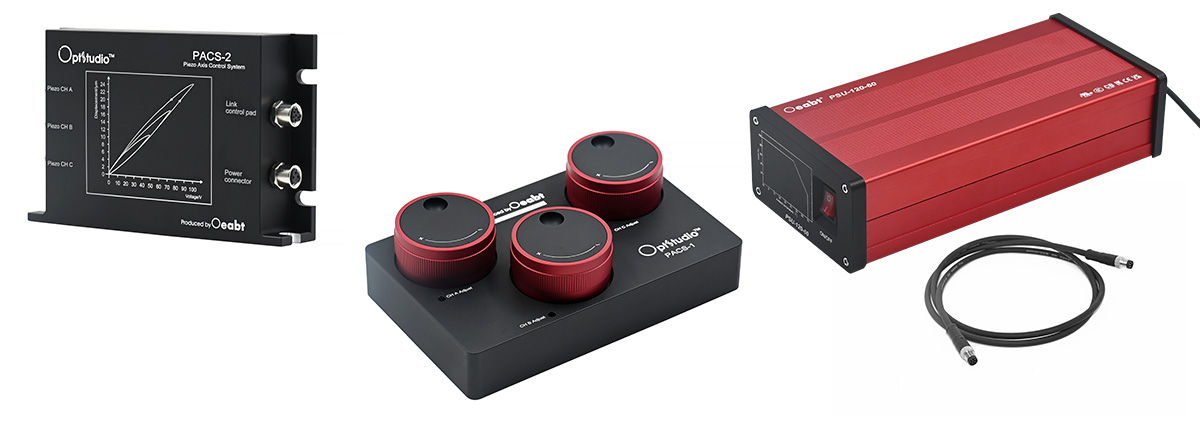

| PACS-1+PACS-2+PSU-120-60 | 3채널 PZT 컨트롤러 + 조작 핸들 + 스위칭 전원 | 약 1,411,984원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| VOUT | 0~54V |
| IOUT MAX | 30mA |
