PSM 시리즈 차동 조정기
PSM Series Differential Micrometer
이중 리드스크류 구조의 모듈형 수동 차동 드라이버로, 조 조정과 350μm 고정 정밀 조정 행정을 조합해 0.5μm 분해능을 제공하며 다양한 행정과 장착 나사 규격을 선택할 수 있습니다.
주요 특징
- 모듈형 수동 차동 드라이버
- 조 조정 행정 선택 가능, 1회전당 0.5mm
- 정밀 조정 고정 행정 350μm, 1회전당 25μm, 분해능 0.5µm

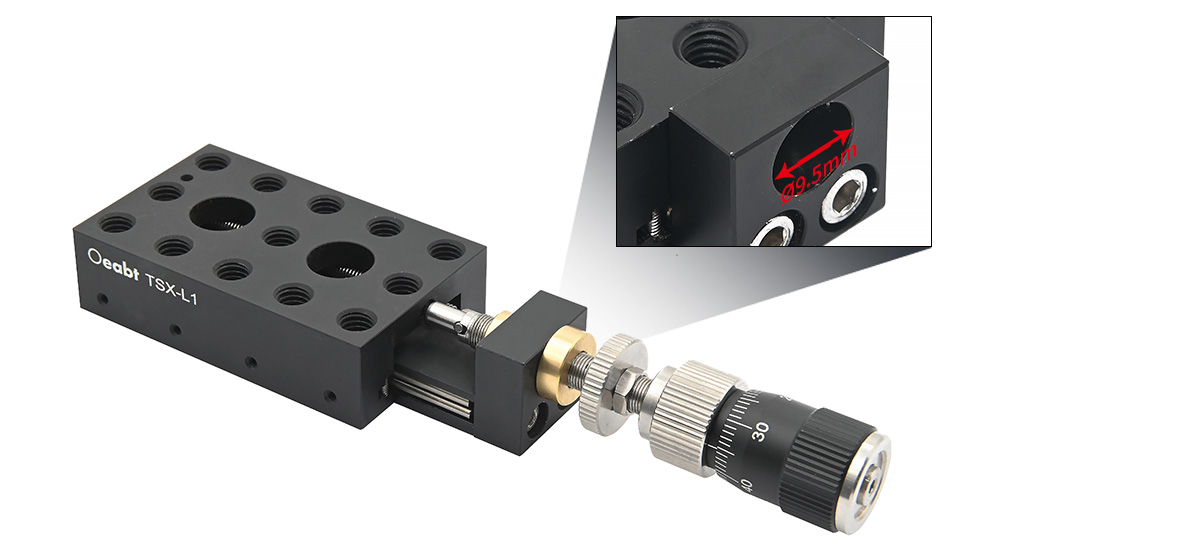

- 황동 부품은 Ø9.5mm 또는 M9.5×0.5, M14×1.0 장착 슬리브에 설치 가능

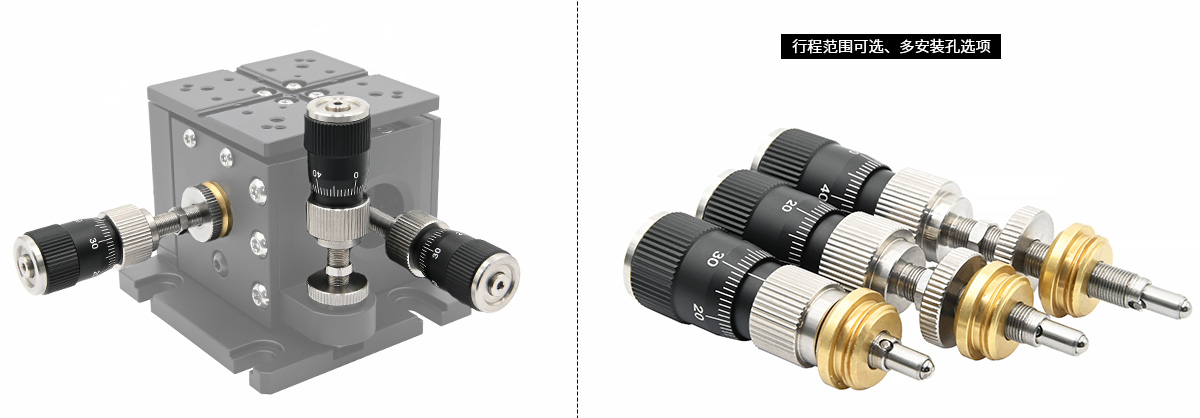

- 행정 범위 선택 가능
- 주의: 내부 흰색 선은 경고선입니다! 흰색 선 위치까지 도달하면 더 이상 바깥으로 돌리지 마십시오. 노브가 빠져 손상될 수 있습니다
- 황동 부품은 Ø9.5mm 장착 슬리브에 설치 가능
- 황동 부품은 M9.5×0.5 장착 슬리브에 설치 가능
- 황동 부품은 M14×1.0 장착 슬리브에 설치 가능
모델 구성
7개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| PSM25-A | 행정 4mm, Ø9.5mm | 약 126,616원 | |
| PSM35-A | 행정 11.6mm, Ø9.5mm | 약 134,456원 | |
| PSM25-B | 행정 2.5mm, M9.5×0.5 | 약 126,616원 | |
| PSM35-B | 행정 5.65mm, M9.5×0.5 | 약 134,456원 | |
| PSM10-C | 행정 0.95mm, M14×1.0 | 약 106,624원 | |
| PSM25-C | 행정 9.65mm, M14×1.0 | 약 126,616원 | |
| PSM35-C | 행정 19.65mm, M14×1.0 | 약 134,456원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양

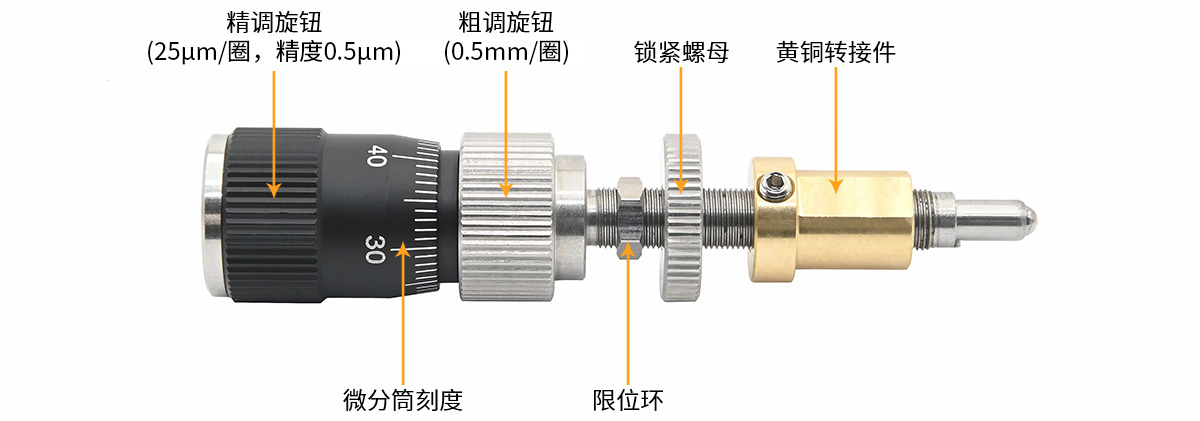

| 조정 방식 | 조 조정 + 정밀 조정 (이중 리드스크류) |
| 정밀 조정 행정 | 350μm |
| 조 조정 정밀도 | 0.5mm/회전 |
| 정밀 조정 정밀도 | 25μm/회전, 분해능 0.5μm |
| 규격(PSM25-A) | Ø16.5×70.7mm |
| 조 조정 행정(PSM25-A) | 4mm |
| 리미트 링(PSM25-A) | 없음 |
| 황동 장착 지름 | Ø9.5mm |
| 중량(PSM25-A) | 50.8g |
| 규격(PSM25-B) | Ø16.5×70.7mm |
| 조 조정 행정(PSM25-B) | 2.5mm |
| 황동 장착 나사(PSM25-B) | M9.5×0.5 |
| 중량(PSM25-B) | 53.9g |
| 규격(PSM10-C) | Ø16.5×56.2mm |
| 조 조정 행정(PSM10-C) | 0.95mm |
| 황동 장착 나사(PSM10-C) | M14×1.0 |
| 중량(PSM10-C) | 41.2g |
