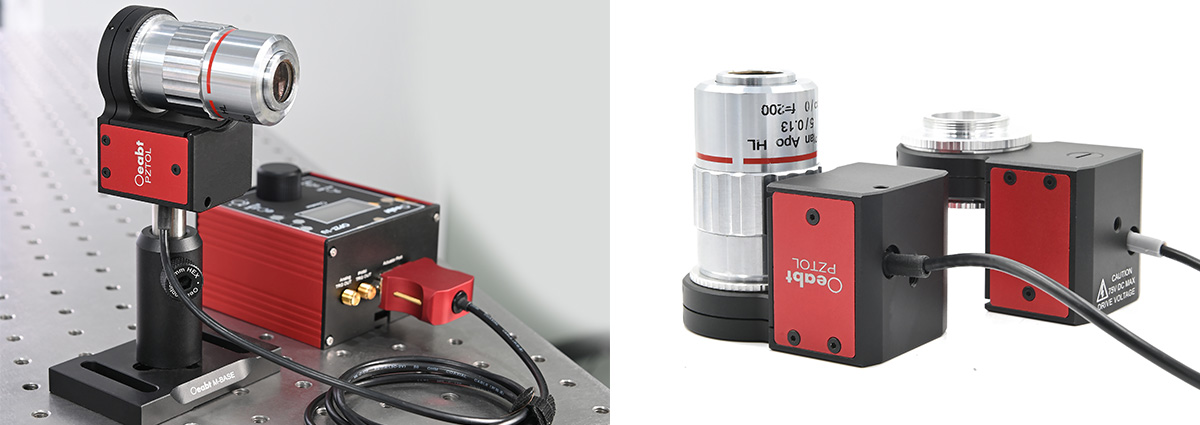

PZTOL 압전 대물렌즈 위치이동기
PZTOL Piezo Objective Positioner
Z축 방향 개루프 압전 대물렌즈 위치이동기로, 빠른 이미지 수집과 고속 프레임 스캐닝을 구현하며 퀵체인지 플렉셔 클램프 링으로 대물렌즈를 신속히 교체할 수 있습니다.
주요 특징
- Z축 방향 위치 결정 행정, 개루프 제어 압전 대물렌즈 위치이동기
- 빠른 이미지 수집과 고속 프레임 스캐닝 구현 가능
- 퀵체인지 플렉셔 클램프 링으로 대물렌즈 신속 교체 가능
- 절대 위치보다 높은 반복성과 미세한 상대 운동이 필요한 상황에 적합
- OPZT-1U 단채널 압전 컨트롤러와 함께 사용 필요(별도 구매)
- 대물렌즈 장착 시 OL 시리즈 대물렌즈 어댑터를 추가로 선택 필요(별도 구매)

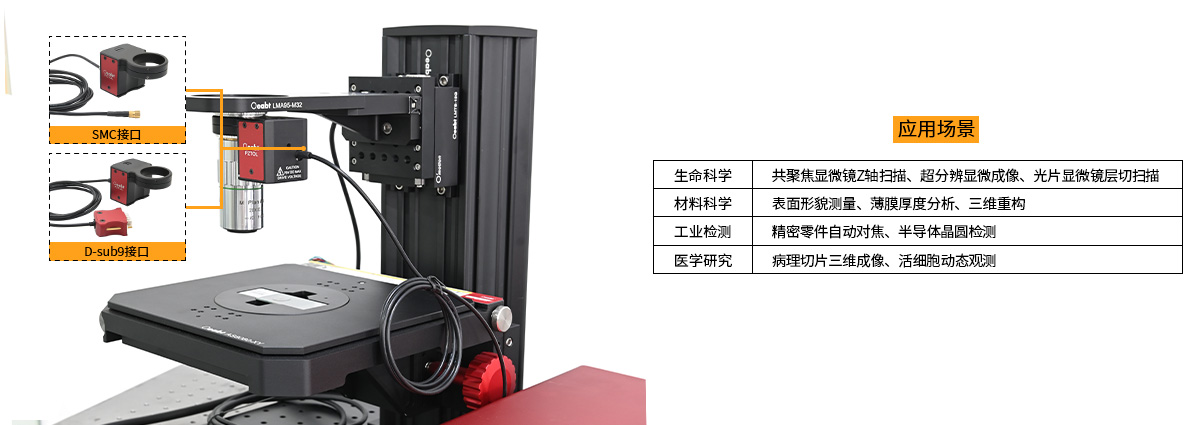

- PZTOL 대물렌즈 위치이동기와 조합, 다양한 대물렌즈 유형과 호환
- RMS/SM1/M25/M26/M32 나사 인터페이스 옵션 제공
- 더브테일 설계로 빠른 교체 용이
- 입력 전압 DC 12V@1A, 출력 전압 범위 0-100V
- 최소 전압 조정 단위 0.01V, 압전 행정 서브마이크론급까지 대응
- 개루프 제어 모드에서는 예상 행정을, 폐루프 모드에서는 정밀 행정을 표시, 정밀도 ±0.1μm(광학 스케일 방식)
- Oeabt 시리즈 압전 실행기의 전압 및 행정 파라미터를 자동 인식, 수동 설정 없이 즉시 사용 가능

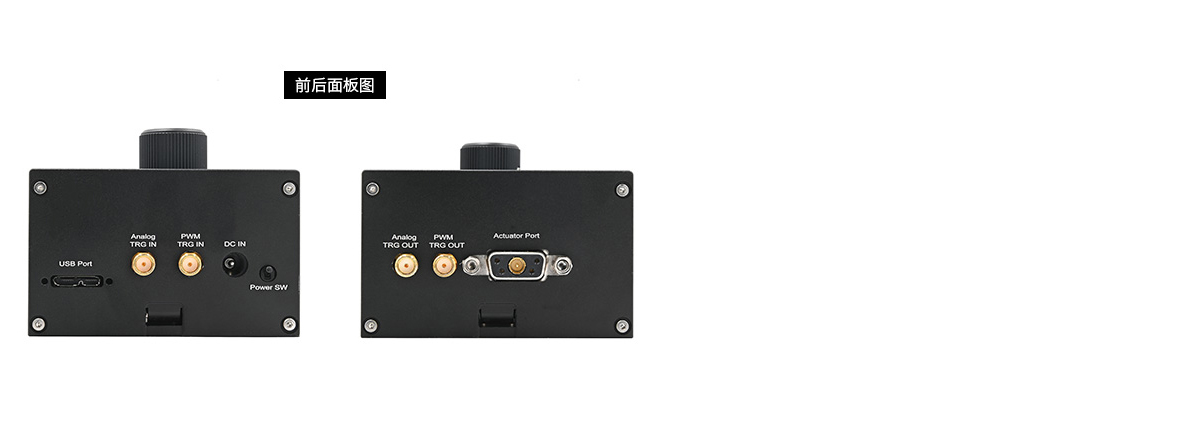

- 외부 아날로그 전압 신호 및 디지털 PWM 신호로 압전 실행기의 유지 및 신축량 변화 제어 지원
- 고속 흡수 회로 탑재, 압전 소자의 잔류 전하를 빠르게 제거해 압전 실행기의 정확한 원점 복귀 보장
- 단일 버튼 다이얼 노브 조작, 1.54인치 OLED 화면과 중국어 메뉴로 사용자와 상호작용
- Oeabt 버스 및 전원 허브와 조합 사용 지원, 허브 1개당 최대 4U 집적 지원
- USB 시리얼 통신으로 상위 프로그램과 상호작용 지원, Windows용 API 제공
모델 구성
12개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| PZTOL-DB9 | D-sub9 인터페이스 | 약 1,537,032원 | |
| PZTOL-SMC | SMC 인터페이스 | 약 1,537,032원 | |
| OL-RMS | RMS(0.8"-36) 수나사 | 약 38,024원 | — |
| OL-SM1 | SM1(1.035"-40) 수나사 | 약 38,024원 | — |
| OL-M25 | M25×0.75 수나사 | 약 38,024원 | — |
| OL-M26 | M26×0.75 수나사 | 약 38,024원 | — |
| OL-M32 | M32×0.75 수나사 | 약 38,024원 | — |
| OL-RMS-B | RMS(0.8"-36) 암나사 | 약 38,024원 | — |
| OL-SM1-B | SM1(1.035"-40) 암나사 | 약 38,024원 | — |
| OL-M25-B | M25×0.75 암나사 | 약 38,024원 | — |
| OL-M26-B | M26×0.75 암나사 | 약 38,024원 | — |
| OPZT-1U | 76.0×74.2×47.0mm | 약 949,424원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 42.0×40.0×68.0mm |

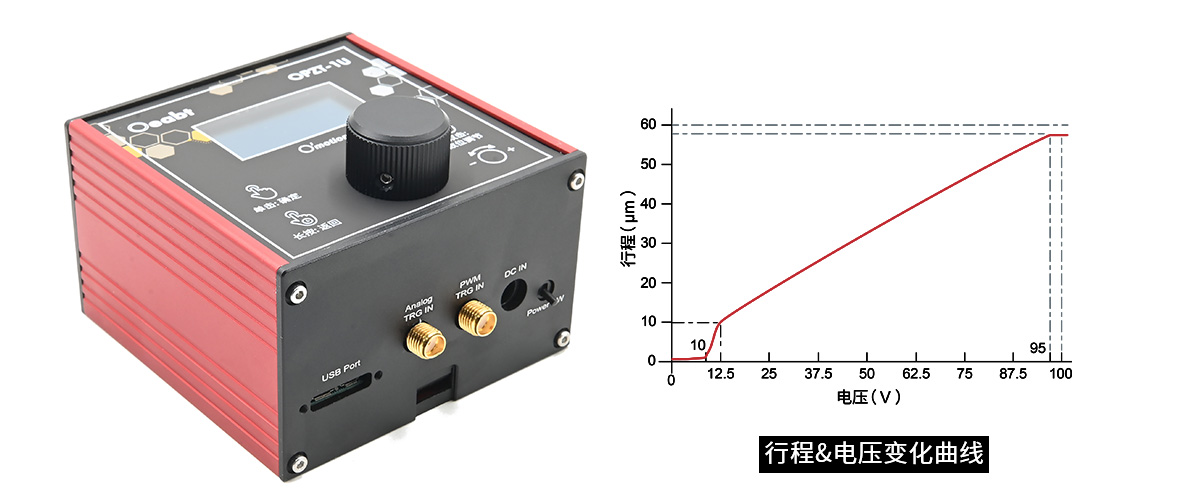

| 조정 행정 | 60μm @100V |
| 구동 방식 | 압전 세라믹, 개루프 |
| 이론 정밀도 | ≤1μm |
| 반복 위치 결정 정밀도 | ±1μm |
| 하중 용량 | 500g |
| 동작 전압 | 12V |
| 동작 전류 | 200mA |
| 출력 전압 | 100V |
| 전압 유지 시간 | 3초 |

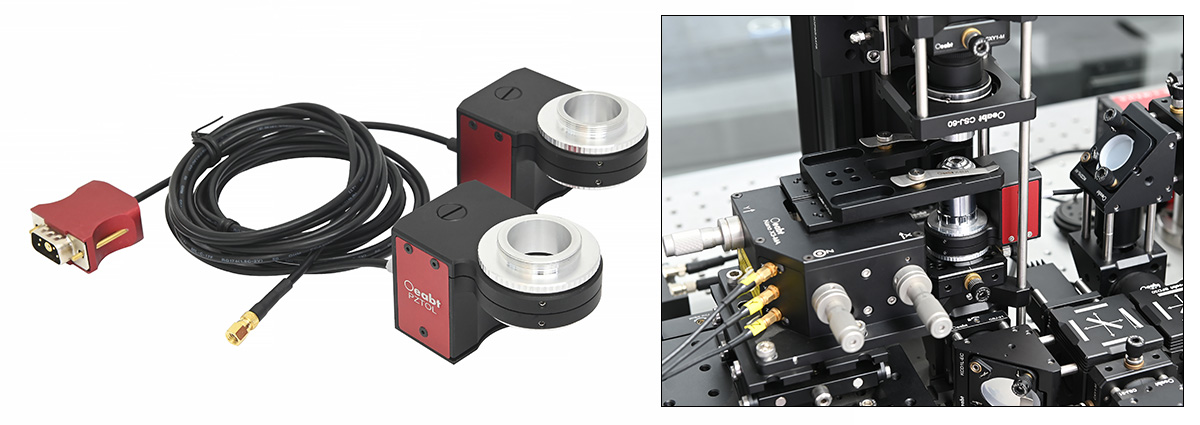

| 연결 포트 | D-sub9 복합 커넥터 또는 SMC 커넥터 옵션 제공 |
| 대물렌즈 인터페이스 옵션 | RMS/M25/M26/SM1 나사 어댑터 제공 (별도 구매) |
| 부속품 | 케이블(1.5m), 탈착 불가 |
| 추천 컨트롤러 | OPZT-1U 단채널 압전 컨트롤러 (별도 구매) |
| 규격(OL-RMS) | Ø38.0×12.9mm |
| 더브테일 유형 | 【수형】Ø31.9mm, α=60° |
| 외나사 종류 | RMS(0.8"-36) |
| 규격(OL-RMS-B) | Ø35.9×6.5mm |
| 내나사 종류 | RMS(0.8"-36) |
| 규격(OPZT-1U) | 76.0×74.2×47.0mm |
| 입력 전압(OPZT-1U) | DC12V |
| 출력 전압(OPZT-1U) | DC 0-100V |
| 출력 전류(OPZT-1U) | 0-150mA 선형 |
| 조압 단위 | 0.01V |
| 1회전당 전압 | 1.5V |
| 행정 추정 | 지원 |
| 전압 상한 | 조정 가능 |
| 2차 개발 | 상위 프로그램, Windows API 제공, 타사 실행기 호환 |
| 보호 등급 | IP44 |
| 사용 환경 | 온도 -20℃~40℃, 습도 ≤85% |
