R-TSX-M 360° 회전 스테이지
R-TSX-M 360° Rotation Stage
수동 조작으로 360° 조 회전과 ±5° 정밀 조정이 가능한 회전 스테이지로, SM1 나사 중심 구멍을 통해 다양한 광학 부품을 장착할 수 있습니다.
주요 특징

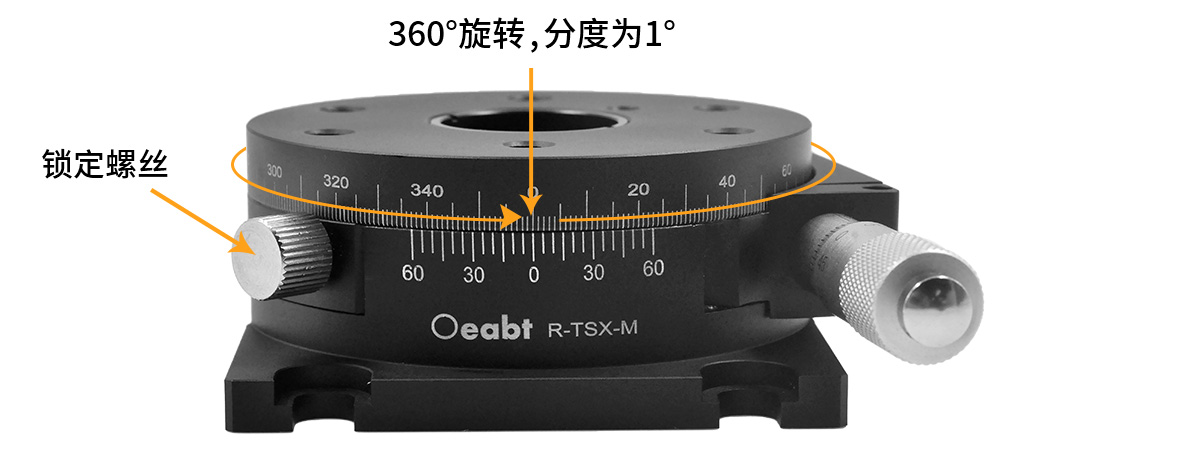

- 360° 조 회전이 가능하며, 회전판에는 1° 단위로 레이저 각인된 눈금이 표시됨

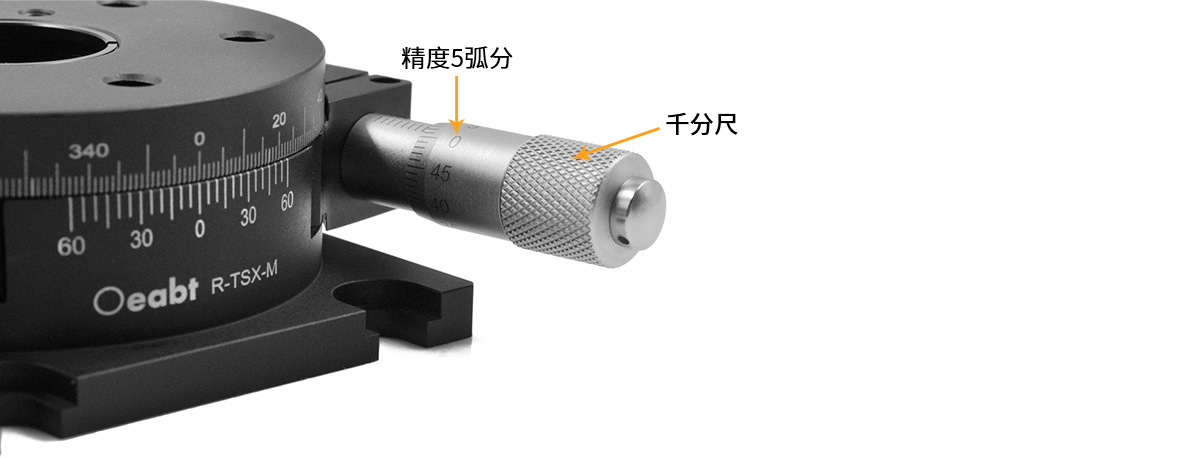

- 마이크로미터와 버니어 눈금으로 ±5° 범위의 정밀 조정 가능, 버니어 정밀도 5각분(arcmin)

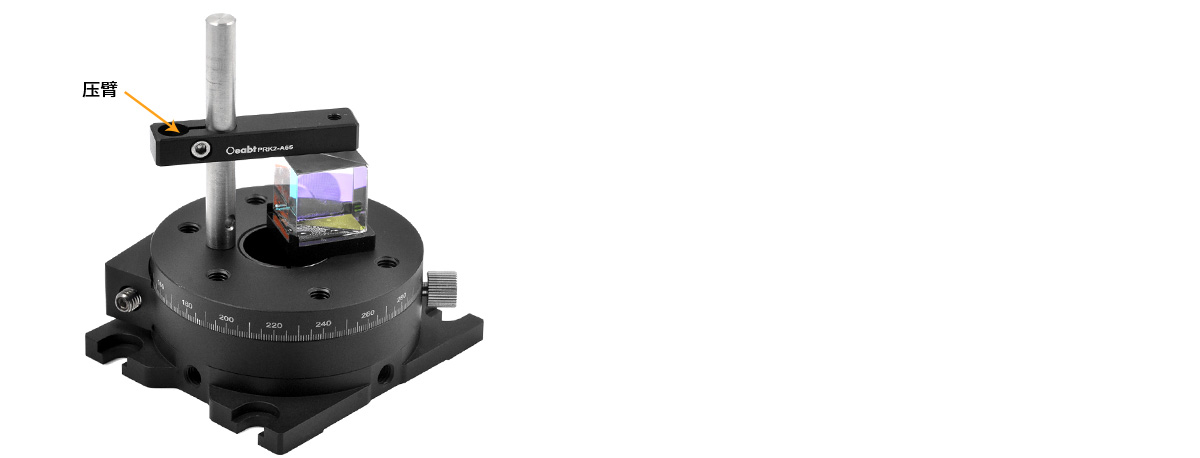

- 테이블면 M4 나사 구멍에 PRK1-A / PRK2-A 클램프 암 장착 가능

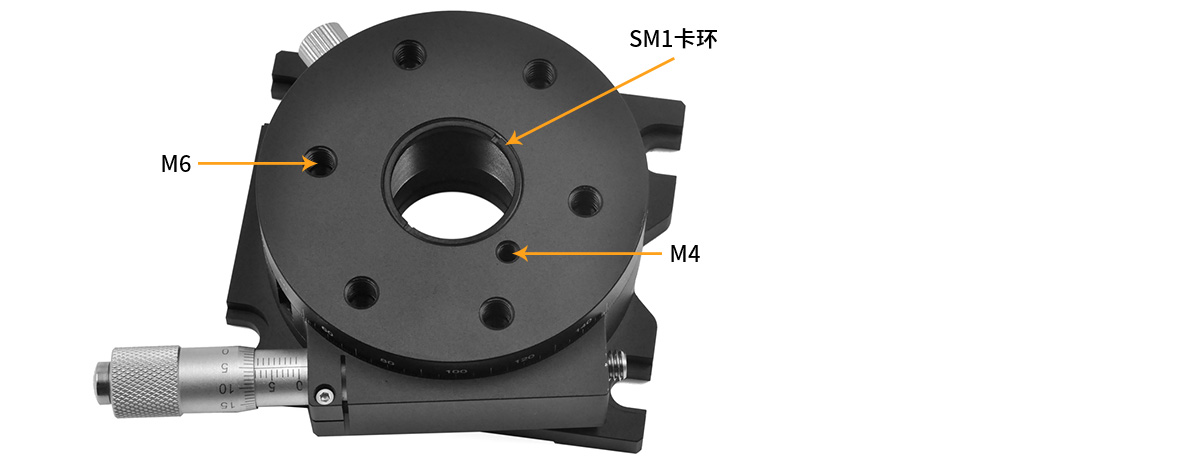

- 중심 렌즈 장착 구멍은 SM1 나사(1.035"-40) 규격, CSK3 리테이닝 링 2개 포함
- SM1 나사 중심 구멍에 Ø1인치(25.4mm), 최대 두께 15mm의 광학 부품 장착 가능
- 하중 용량: 조 조정 25lb(11.4kg), 정밀 조정 3.75lb(1.7kg)
모델 구성
1개 모델문의사항 · dh_jang@bionlifescience.com
