XYZ 3축 재물대 세트 2형
XYZ 3-Axis Stage Kit Type 2

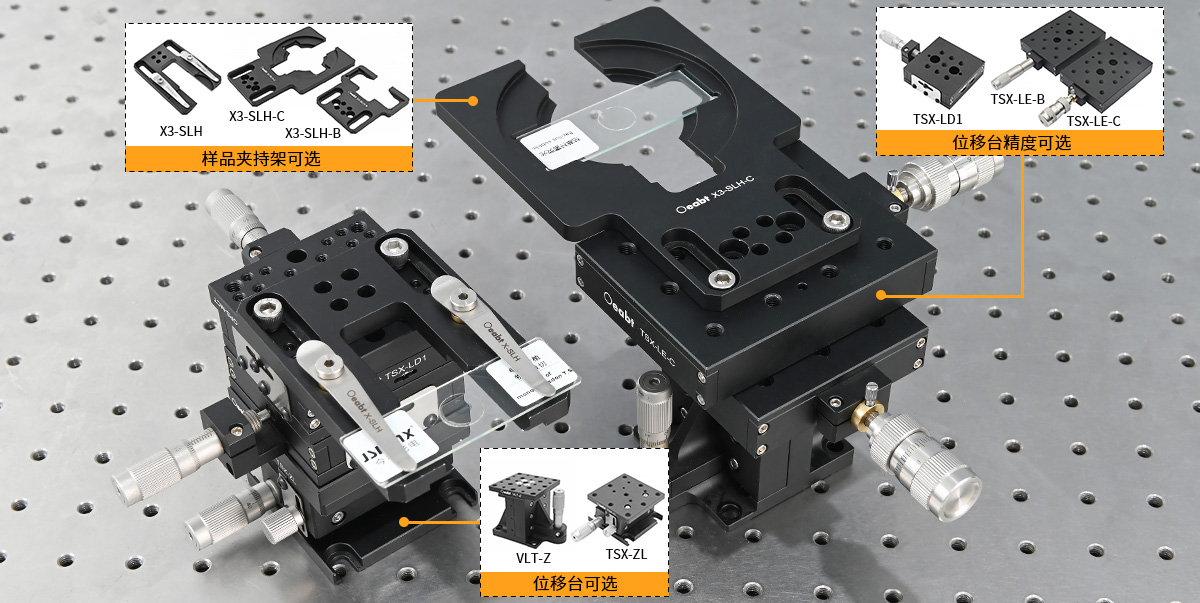

3축을 독립적으로 조정할 수 있는 XYZ 재물대 사전 조립 세트로, 조 조정 전용형과 조·정밀 조정 겸용형을 제공하며 X3-SLH 계열 슬라이드/배양접시 홀더와 조합해 선택할 수 있습니다.
주요 특징
- XYZ축 재물대 사전 조립, 3축 독립 조정

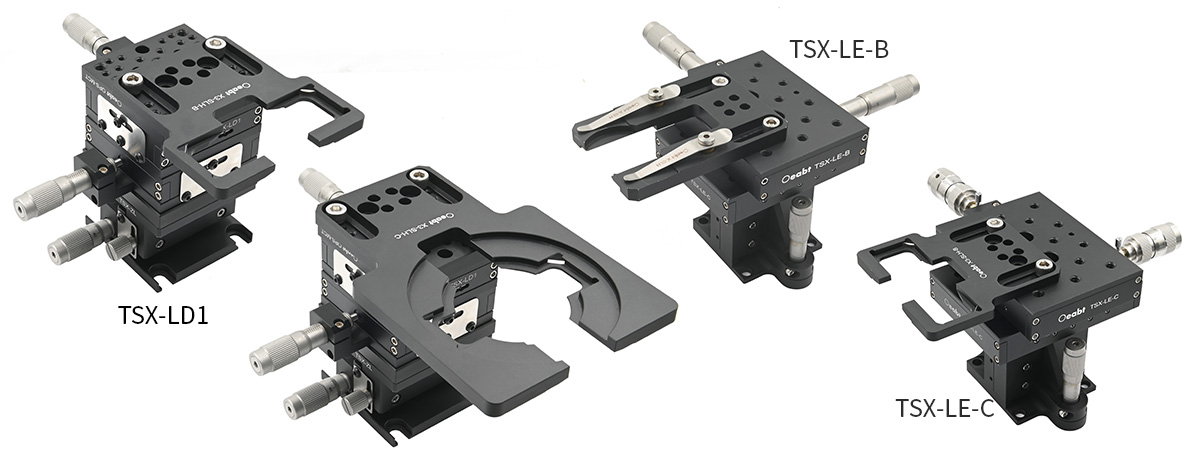

- 이동 스테이지 옵션: TSX-LD1+TSX-ZL: 12mm(X축)×12mm(Y축)×8.5mm(Z축); TSX-LE-B+VLT-Z: 25mm(X축)×25mm(Y축)×11mm(Z축); TSX-LE-C+VLT-Z: 16mm(X축)×16mm(Y축)×11mm(Z축)
- 시편 홀더 옵션: X3-SLH: 길이 44mm 이상 슬라이드 및 Ø37.1~41.4mm 배양접시 호환
- X3-SLH-B: 최대 25.4×76.2mm, 최소 25×75mm 표준 슬라이드 호환
- X3-SLH-C: 25.4×76.2mm 표준 슬라이드 및 Ø60 또는 Ø90mm 배양접시 호환
- 세트로 판매, 플랫폼과 브레드보드는 포함되지 않음
- XYZ축 재물대 사전 조립, 조 조정 전용, 3축 독립 조정

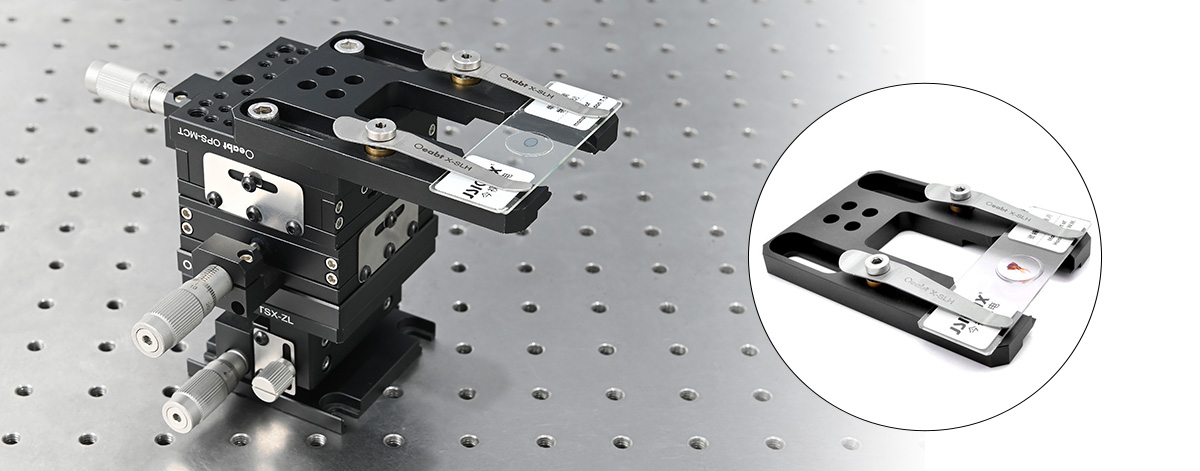

- TSX-LD1+TSX-ZL형: 최대 행정 12mm(X축)×12mm(Y축)×8.5mm(Z축)
- 조 조정: 0.5mm/회전, 눈금 0.01mm
- TSX-LE-B+VLT-Z형: 최대 행정 25mm(X축)×25mm(Y축)×11mm(Z축)
- XYZ축 재물대 사전 조립, 조 조정+정밀 조정, 3축 독립 조정

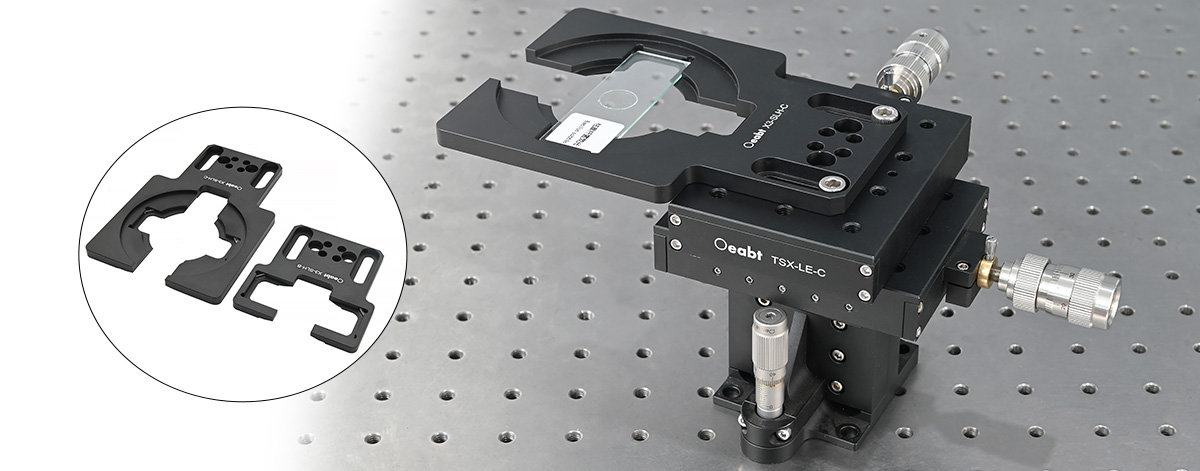

- TSX-LE-C+VLT-Z형: 최대 행정 16mm(X축)×16mm(Y축)×11mm(Z축)
- 조 조정 0.5mm/회전, 눈금 0.01mm; 정밀 조정(TSX-LE-C형 전용): 행정 300μm, 0.05mm/회전, 눈금 1μm
모델 구성
| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| SLHA-XYZ-LD1 | 조 조정 전용 | 약 721,864원 | |
| SLHB-XYZ-LD1 | 조 조정 전용 | 약 685,542원 | |
| SLHC-XYZ-LD1 | 조 조정 전용 | 약 699,270원 | |
| SLHA-XYZ-LEB | 조 조정 전용 | 약 774,202원 | |
| SLHB-XYZ-LEB | 조 조정 전용 | 약 737,880원 | |
| SLHC-XYZ-LEB | 조 조정 전용 | 약 751,608원 | |
| SLHA-XYZ-LEC | 조 조정+정밀 조정형 | 약 1,149,720원 | |
| SLHB-XYZ-LEC | 조 조정+정밀 조정형 | 약 1,113,398원 | |
| SLHC-XYZ-LEC | 조 조정+정밀 조정형 | 약 1,127,126원 |
* 위 금액은 환율과 배송·부대비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
상세 사양
| 축계 및 행정 | XYZ 3축 |
| 조정 정밀도 | 조 조정: 0.5mm/회전, 눈금 0.01mm; 정밀 조정(TSX-LE-C형 전용): 행정 300μm, 0.05mm/회전, 눈금 1μm |
| 하중 | 0.9kg |
| 구성(조 조정 전용, TSX-LD1+TSX-ZL, 행정 12×12×8.5mm) | X3-SLH-B(슬라이드 전용): SLHB-XYZ-LD1; X3-SLH-C(슬라이드+대형 배양접시): SLHC-XYZ-LD1 |
| 구성(조 조정 전용, TSX-LE-B+VLT-Z, 행정 25×25×11mm) | X3-SLH-B: SLHB-XYZ-LEB; X3-SLH-C: SLHC-XYZ-LEB |
| 구성(조+정밀 조정, TSX-LE-C+VLT-Z, 행정 16×16×11mm) | X3-SLH-B: SLHB-XYZ-LEC; X3-SLH-C: SLHC-XYZ-LEC |
