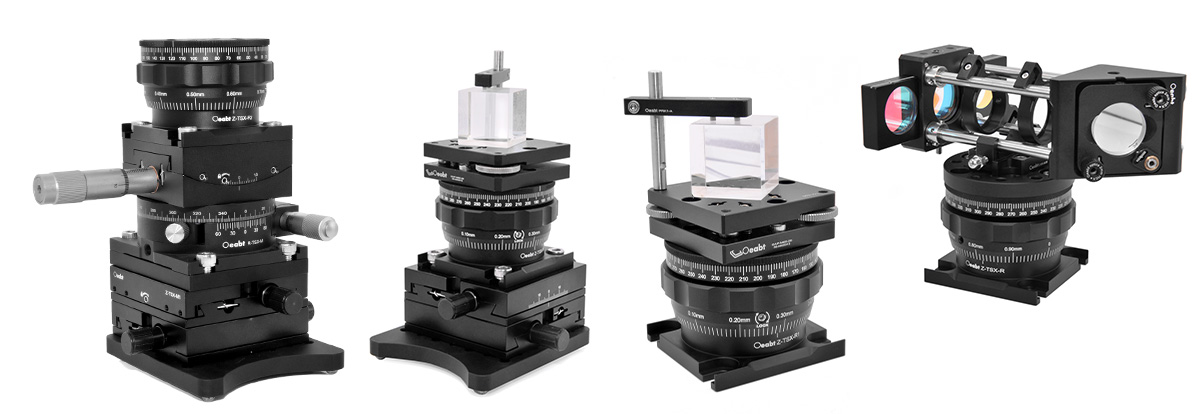

Z-TSX-R 시리즈 360° 회전 리프트 스테이지
Z-TSX-R Series 360° Rotating Lift Stage
수직 이동과 360° 회전을 동시에 지원하는 고안정성 잠금형 리프트 스테이지로, 26mm 수직 조정 범위와 5kg 하중 용량을 제공합니다.
주요 특징
- 고안정성, 잠금 가능한 수직·회전 운동 리프트 스테이지
- 상판 장착면 Ø67.0mm, 360° 조 회전 후 위치 잠금 가능

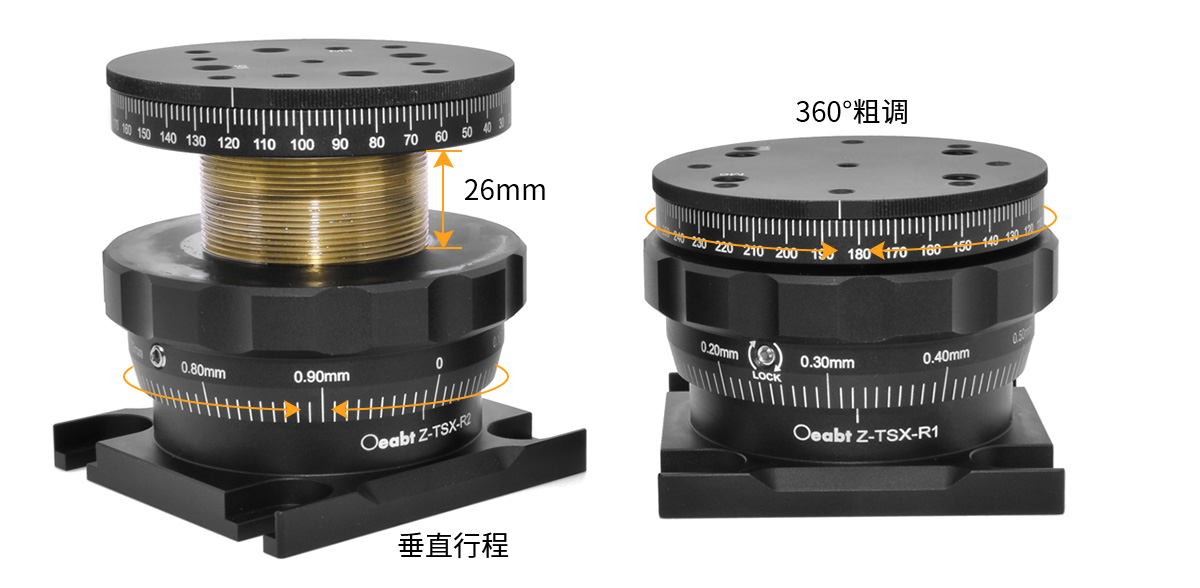

- 수직 조정 범위 26mm (50.8mm~76.8mm)
- 정적/동적 하중 용량 5kg(11.02lbs)

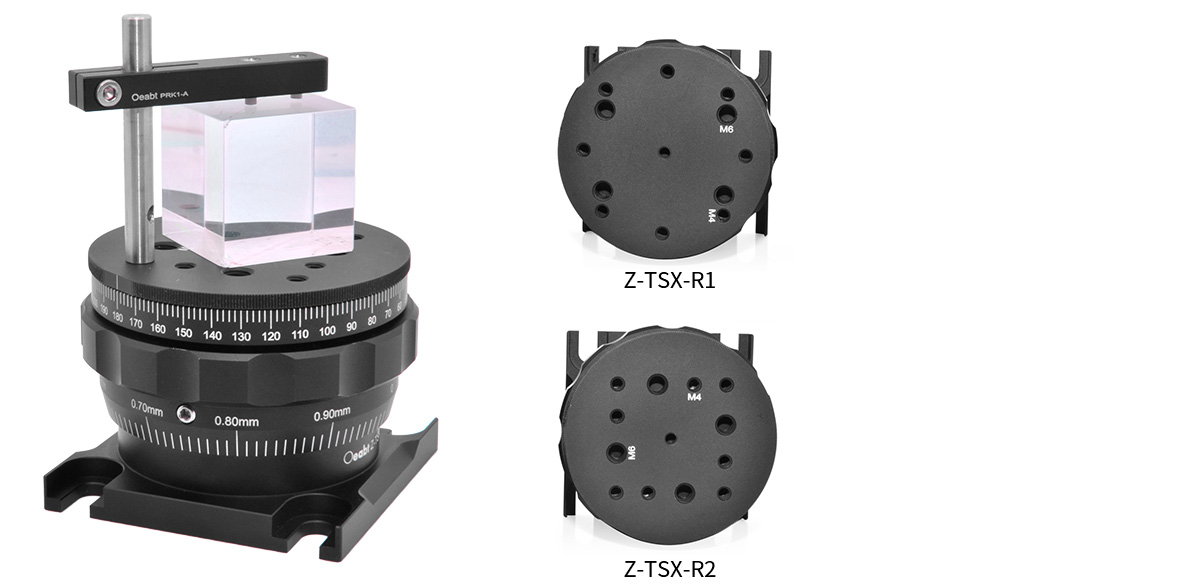

- 장착면 Ø67.0mm, 원형 배열 나사 구멍: M4(9개), M6(4개)
- 상판은 360° 조 회전 후 위치 잠금 가능
- 장착면 Ø67.0mm, 사각 배열 나사 구멍: M4(9개), M6(4개)
모델 구성
2개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | Ø71.3×51.1mm |
| 작업대면 | Ø67.0mm |
| 조 조정 행정 | 360°, 눈금 2° |
| 승강 행정 | 수직 조정 26.0mm, 눈금 0.01mm |
| 하중 용량 | 5kg(11.02lbs) |
| 나사 종류 | M4(9개), M6(4개) |
| 중량 | 565.6g |
| 재질 | 7075 알루미늄 합금 |
