VLT-Z 수직 리프트 스테이지
VLT-Z Vertical Lift Stage
마이크로미터 조정기로 1회전당 0.5mm를 구현하는 Z축 수직 리프트 스테이지로, 11mm 행정을 제공하며 하단 관통 구멍을 통해 브레드보드나 플랫폼에 장착할 수 있습니다.
주요 특징
- Z축 행정: 11mm
- 마이크로미터 조정기로 1회전당 0.5mm 구현

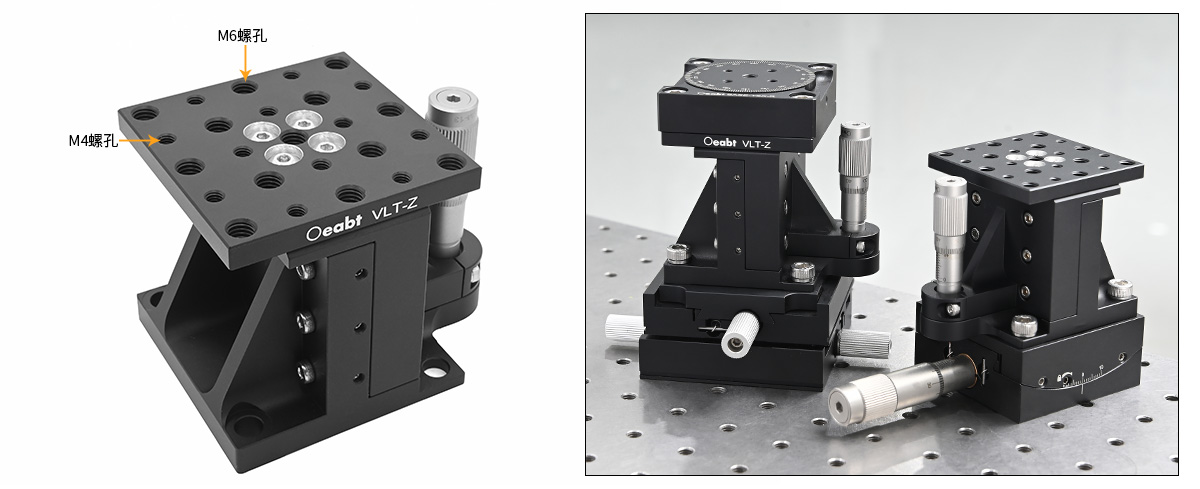

- 테이블면 M4·M6 나사 구멍 배열

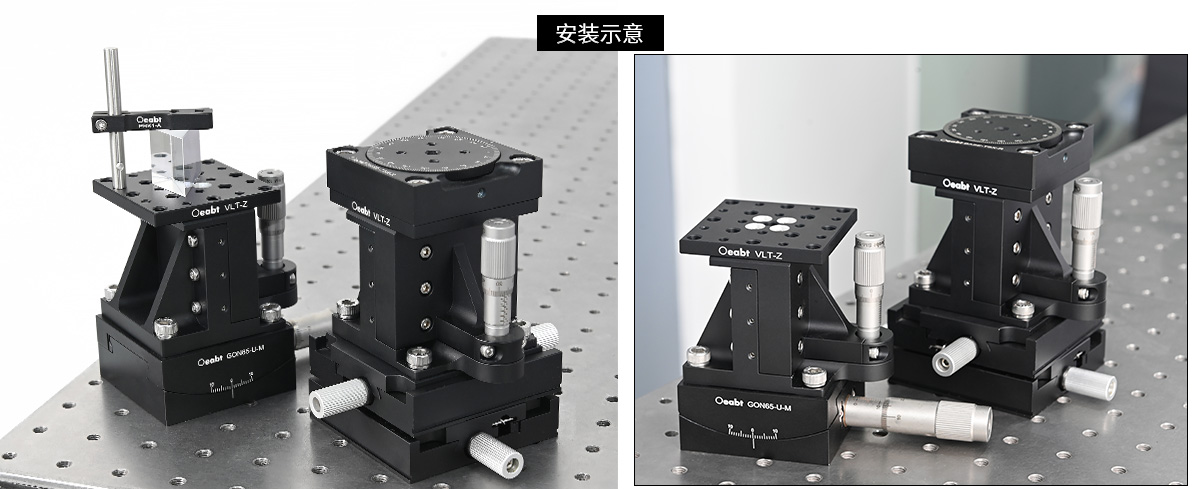

- 하단 관통 구멍을 통해 브레드보드나 플랫폼에 장착 가능
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| VLT-Z | Z축 행정: 11mm | 약 216,384원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 83.3×61.0×63.0mm |
| 행정 범위 | 11mm |

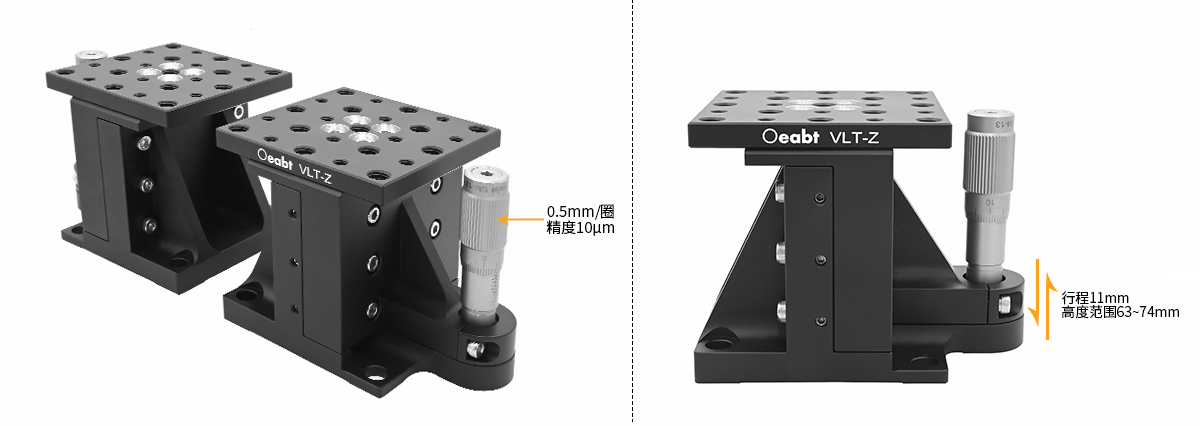

| 조정 정밀도 | 0.5mm/회전, 정밀도 10μm |
| 나사 종류 | M4 12개, M6 13개, Ø6.4mm 관통 구멍 4개 |
| 중량 | 418.4g |
| 재질 | 7075 알루미늄 합금 |
