TSX-ZL 종방향 리프트 스테이지
TSX-ZL Vertical Lift Stage
교차 롤러 가이드를 채택한 Z축 리프트 스테이지로, 마이크로미터 헤드로 8.5mm 행정을 구동하며 모듈형 설계로 X, XY, XYZ 조합 구성이 가능합니다.
주요 특징
- 교차 롤러 가이드, 마이크로미터 헤드 구동으로 평면을 Z축 승강

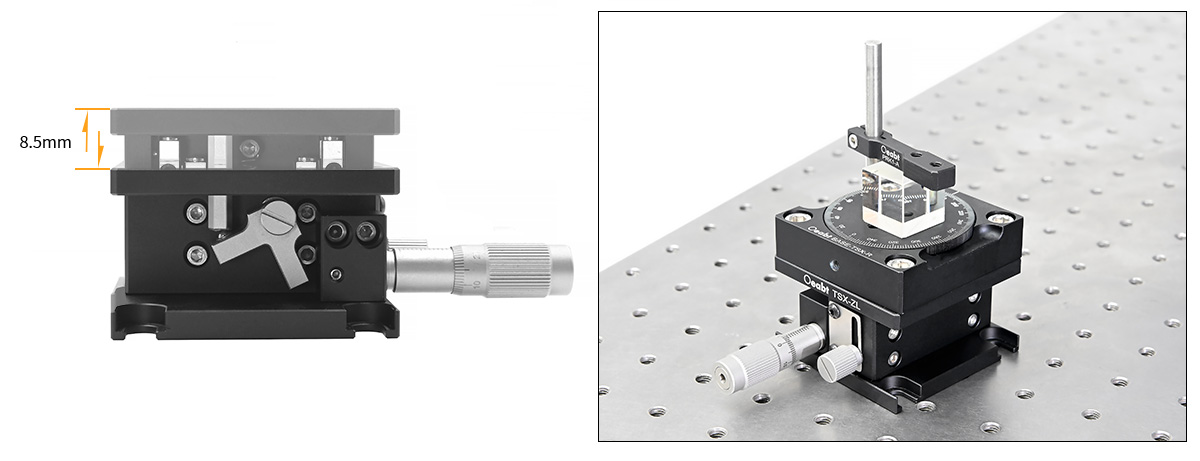

- 종방향 행정: 8.5mm
- 테이블면 크기: 63×63mm, 나사 구멍 배열

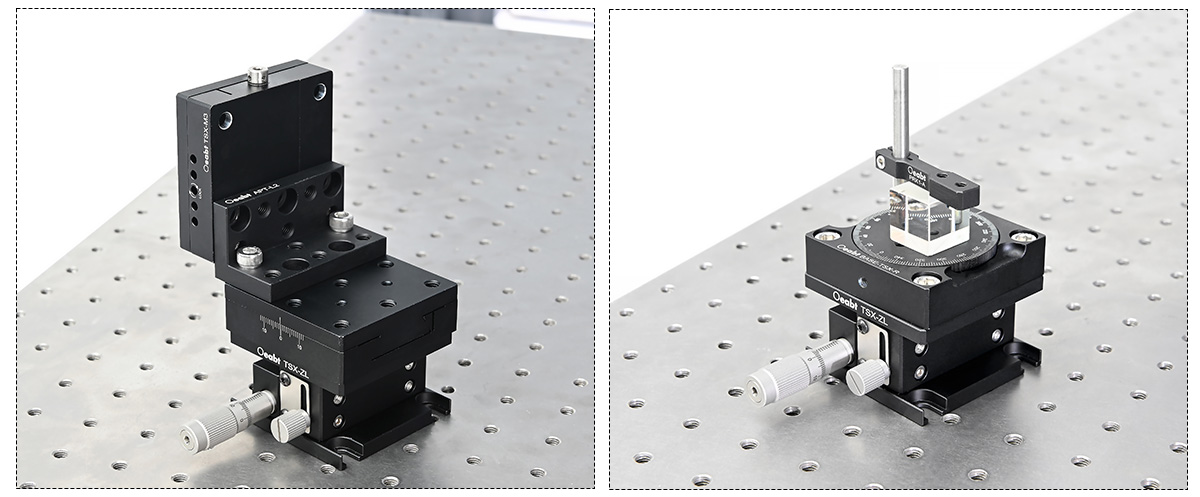

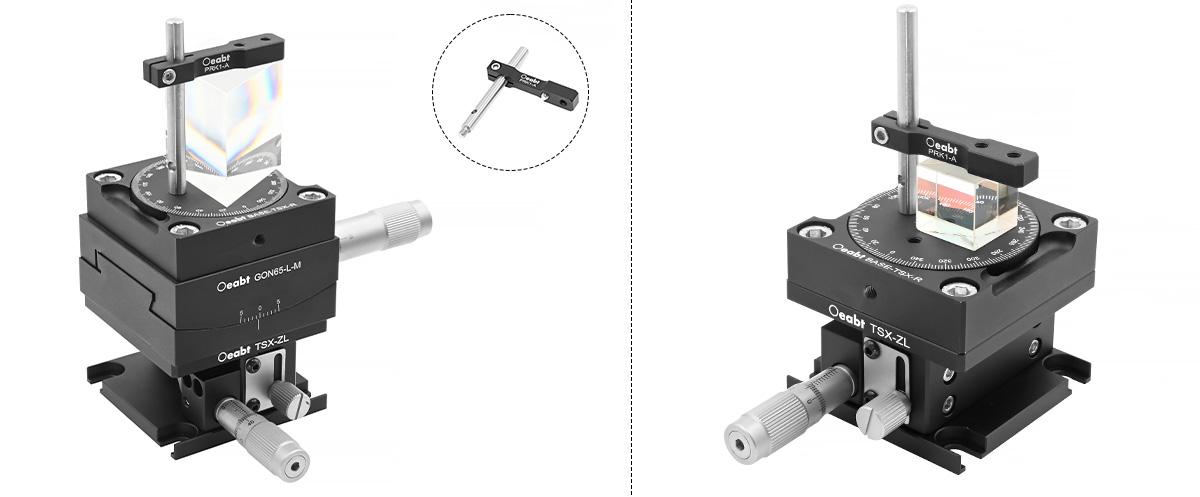

- 모듈형 설계, X, XY, XYZ 조합 구성 가능
- M6 카운터보어로 미터법/인치법 광학 플랫폼에 장착 가능
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| TSX-ZL | 63.0×63.0×37.5mm | 약 160,720원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 63.0×63.0×37.5mm (마이크로미터 헤드 제외) |
| 테이블면 크기 | 63.0×63.0mm |
| 행정 범위 | 8.5mm |
| 정밀도 | 10μm/눈금 (마이크로미터 헤드 최소 읽음값) |
| 하중 용량 | 4kgf |
| 나사 종류 | M4 4개, M6 9개, M6 카운터보어 4개 |
| 중량 | 285.1g |
| 재질 | 7075 알루미늄 합금 |
