TSX-M3 X축 선형 이동 스테이지
TSX-M3 X-Axis Linear Translation Stage
±12mm 행정의 X축 선형 이동 스테이지로, 낮은 사용 빈도의 미세 조정이나 완전 고정이 필요한 위치에 적합한 소형 모듈형 설계입니다.
주요 특징

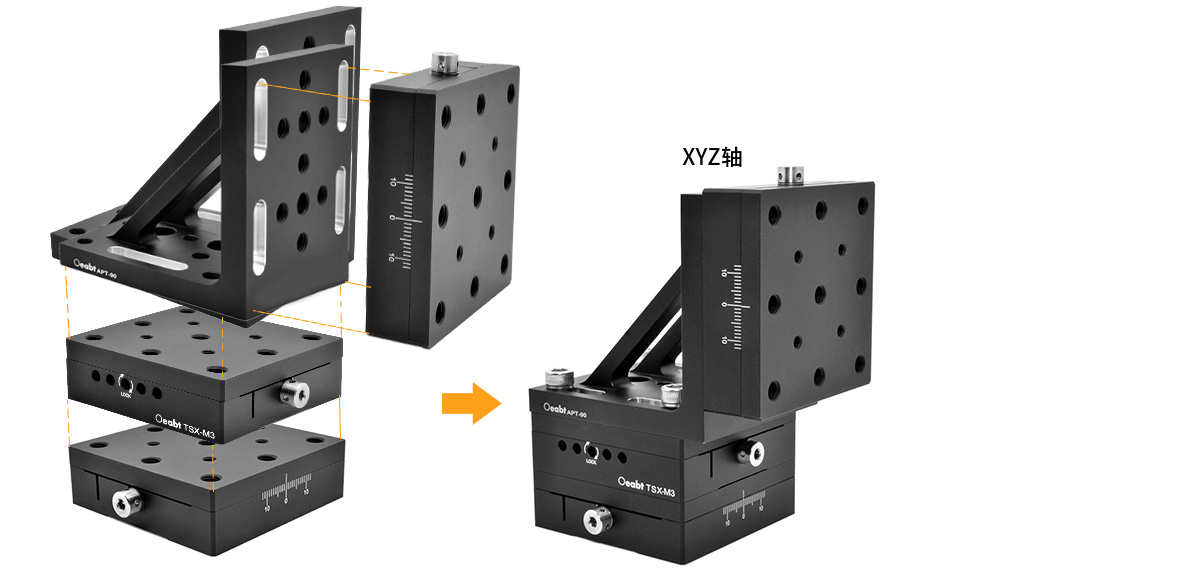

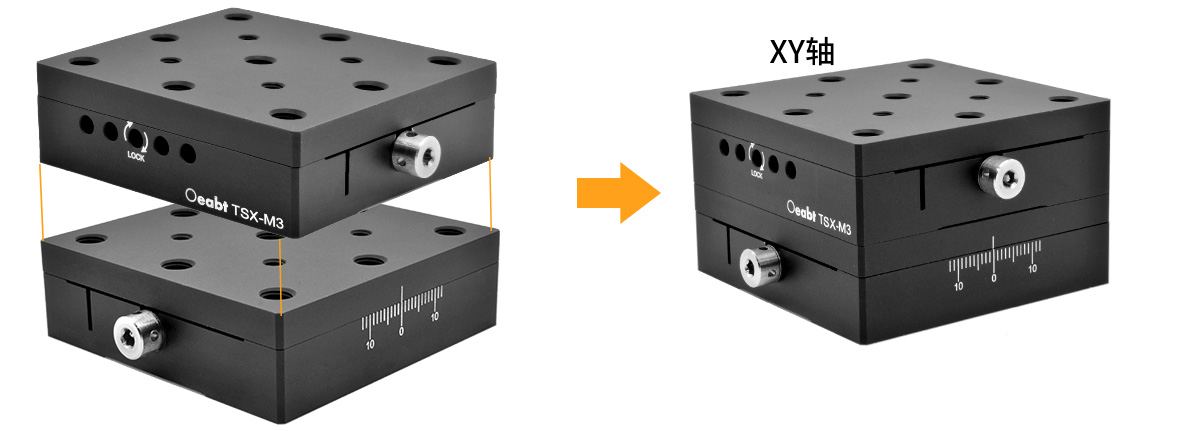

- 모듈형 설계로 X축 방향 구성 가능
- 사용 빈도가 낮고 미세 조정 또는 완전 고정이 필요한 장소에 적합
- 돌출부를 최소화해 다른 장치나 설비에 내장하기 용이

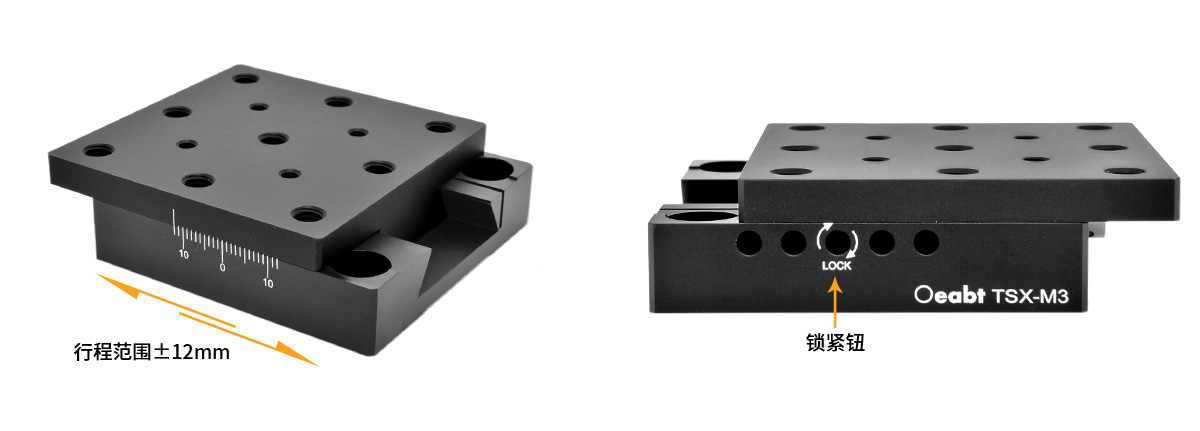

- 행정 범위: ±12mm
- 측면 나사로 잠금 가능
모델 구성
1개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 65.0×65.0×20.0mm |
| 작업대면 크기 | 65×65mm |
| 행정 범위 | X축, ±12mm |

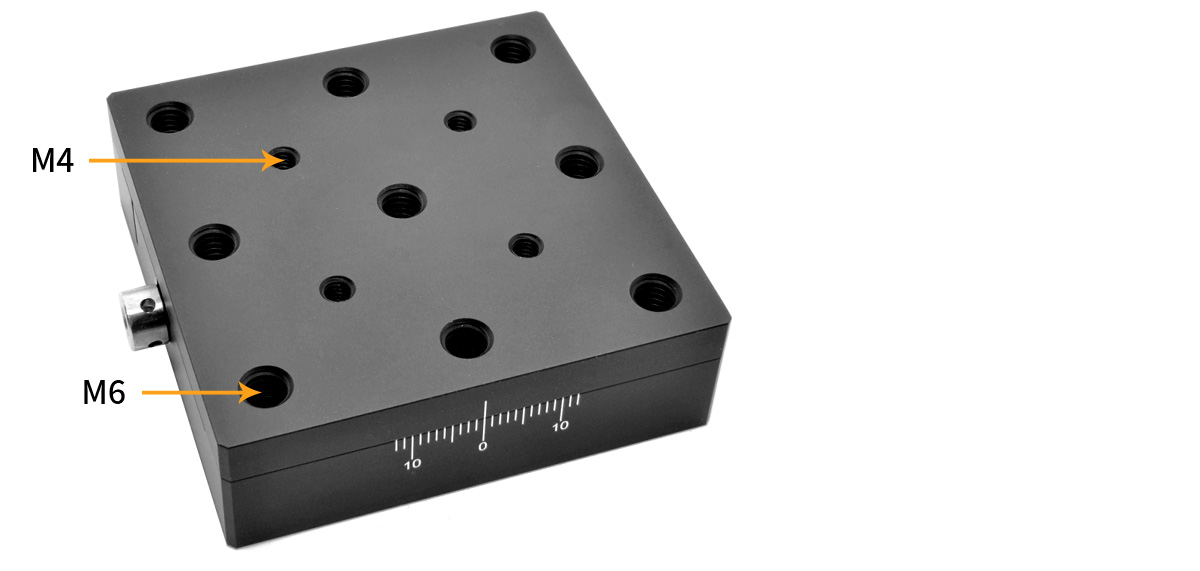

| 나사 종류 | M6 9개, M4 4개 |
| 가이드 형식 | 더브테일 홈 가이드 |
| 하중 용량 | 117.7N(12.0kgf) |
| 이동 정밀도 | 10μm |
| 최대 허용 토크 | 피칭 5.1N·m; 회전 5.1N·m; 요잉 4.0N·m |
| 토크 강성 | 피칭 0.35"/N·cm; 회전 0.35"/N·cm |
| 평행도 | 50μm |
| 중량 | 182.4g |
| 재질 | 7075 알루미늄 합금 |
