TSX-M 선형 더브테일 이동 스테이지
TSX-M Linear Dovetail Translation Stage
더브테일 슬라이드 베어링으로 ±12.5mm 선형 행정을 구현하는 이동 스테이지로, 양단 노브 조작과 모듈형 설계를 통해 XYZ 3축 조합 구성이 가능합니다.
주요 특징
- 더브테일 슬라이드 베어링으로 ±12.5mm 선형 행정 구현

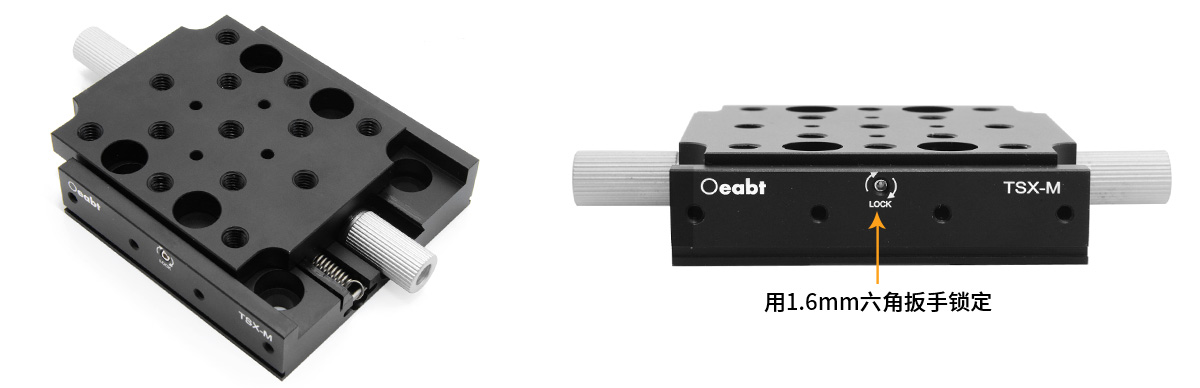

- 양단 손잡이 노브로 행정 조정 가능

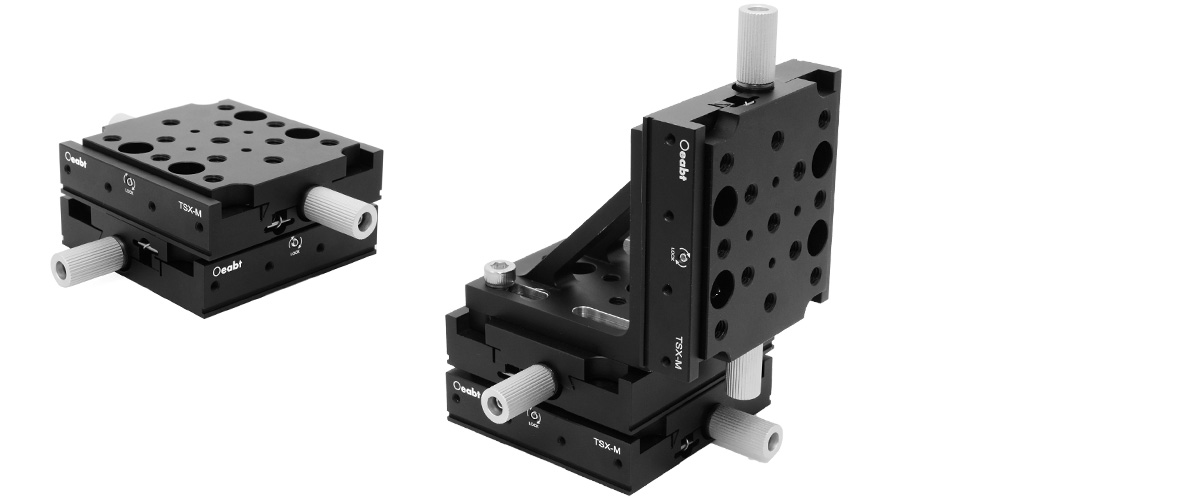

- 모듈형 설계로 XYZ 3축 조합 구성 용이
- 테이블면에 다수의 나사 구멍 배열로 운동 부품 장착 선택지 확대
모델 구성
1개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 75.0×75.0×19.6mm (노브 제외) |
| 행정 범위 | ±12.5mm |
| 하중 용량 | 30kg |

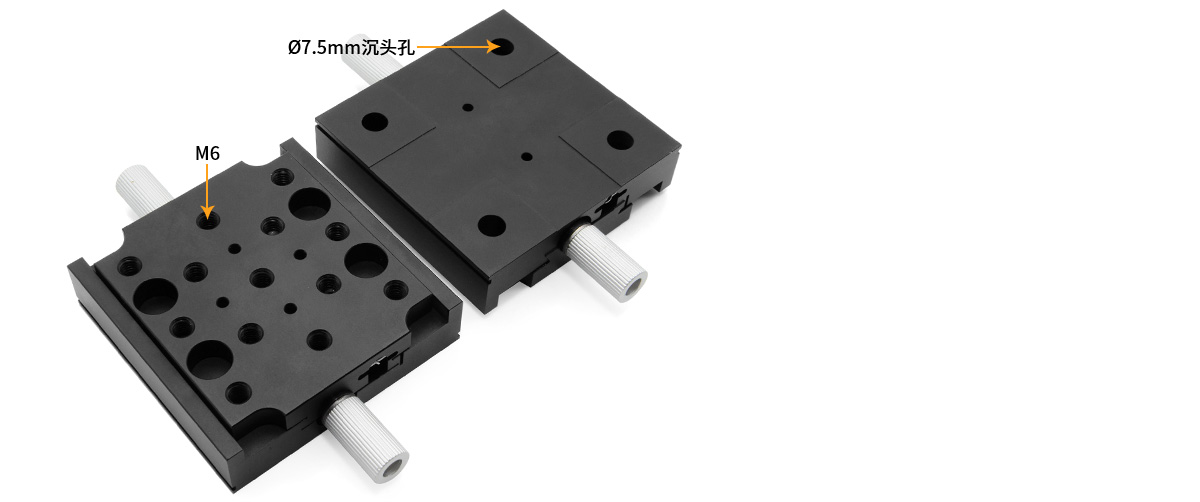

| 나사 종류 | M6 나사 구멍 13개, Ø7.5mm 카운터보어 4개 |
| 중량 | 260.0g |
| 재질 | 7075 알루미늄 합금 |
