TSX-LE 시리즈 선형 이동 스테이지
TSX-LE Series Linear Translation Stage

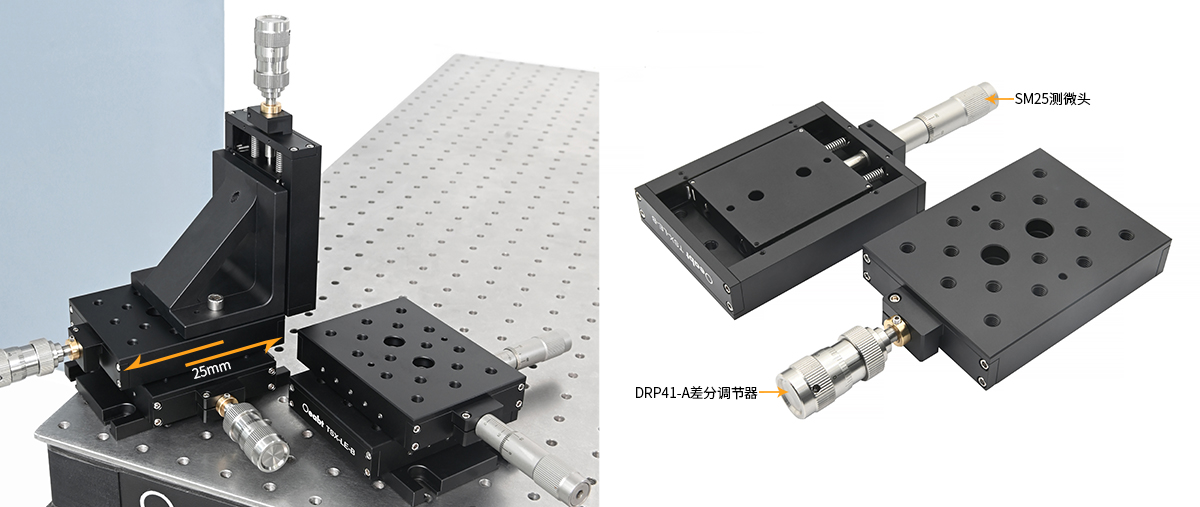

일체형 알루미늄 구조의 선형 이동 스테이지로, 마이크로미터 헤드 또는 DRP41-A 차동 조정기 버전을 선택할 수 있으며 모듈형 설계로 XY·XYZ 조합 구성이 가능합니다.
주요 특징
- 선형 행정 범위: TSX-LE-B(25mm), TSX-LE-C(16mm)
- 마이크로미터 헤드 구성: 구동 피치 0.5mm, 눈금 10μm
- 차동 조정기 구성: 구동 피치 0.5mm, 눈금 10μm; 정밀 조정 1회전당 50μm, 정밀도 1μm

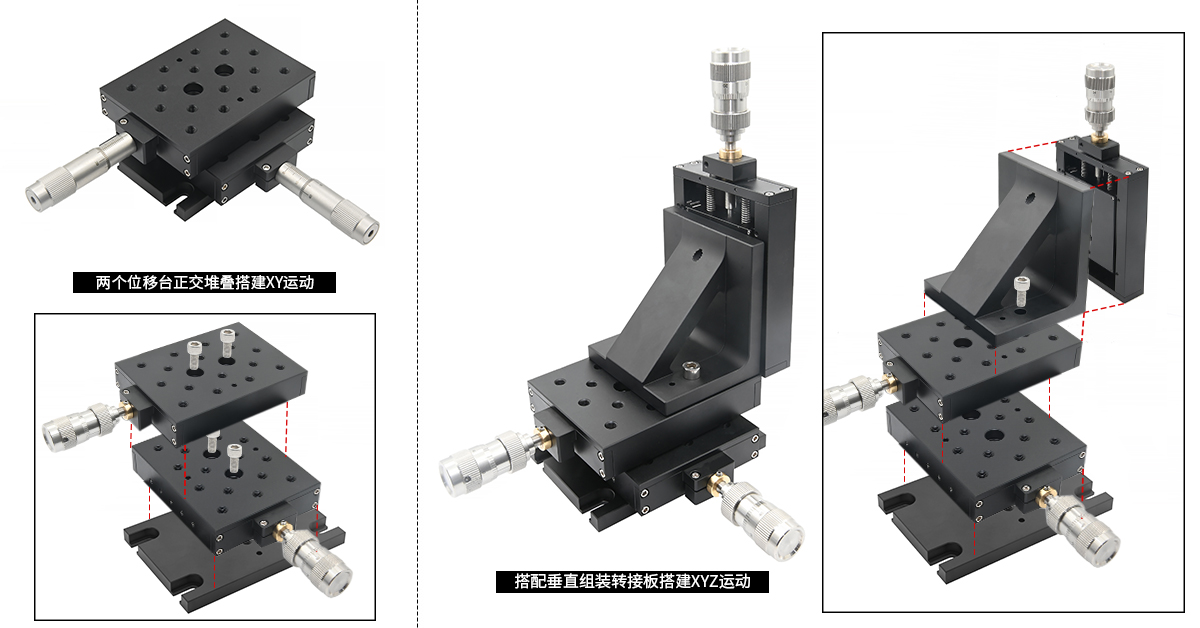

- 모듈형 설계로 스테이지를 XY, XYZ 조합으로 구성 가능
- 직각 브래킷으로 수직 설치 가능

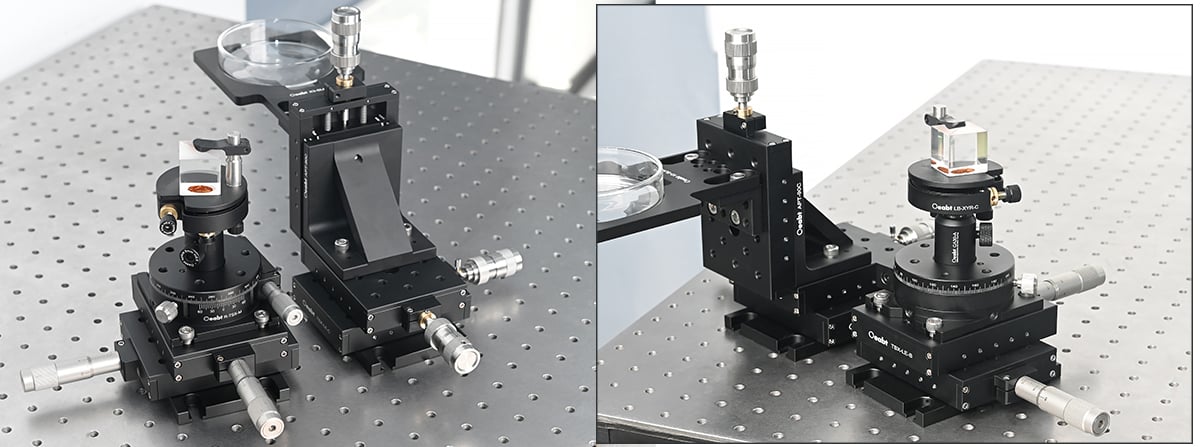

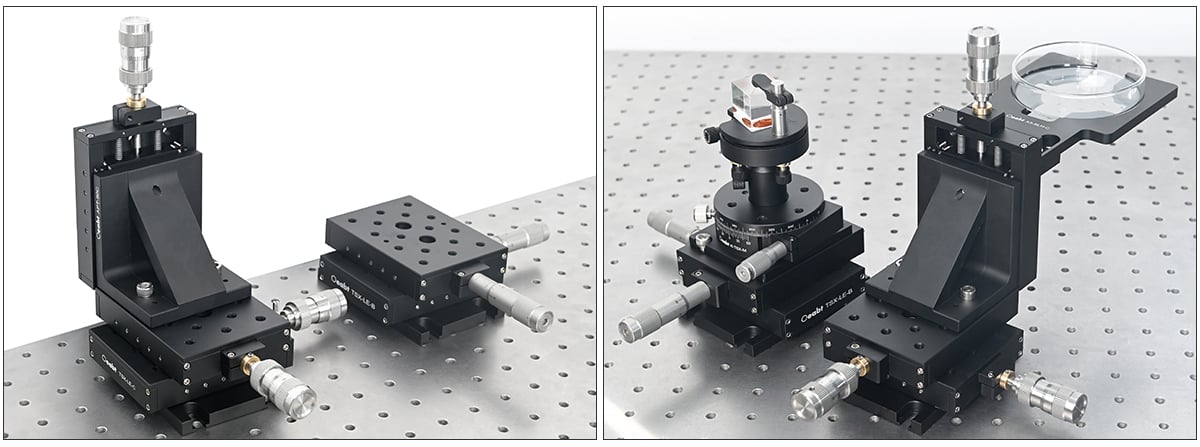

- XY, XYZ 조합 스테이지 구성
- 일체형 알루미늄 구조로 우수한 강성 확보
상세 사양
| 규격 | 189.0×76.2×20.3mm |
| 구동 방식 | SM25 마이크로미터 헤드 |
| 조 조정 행정 | 25mm, 0.5mm/회전, 눈금 10μm |
| 이론 정밀도 | 10μm |
| 중량 | 426.3g |
| 테이블면 크기 | 101.6×76.2mm |
| 행정 범위 | 25mm |
| 나사 종류 | 상판: M6 16개, M6 카운터보어 2개; 하판: M6 카운터보어 2개 |
| 하중 용량 | 수평 하중 25kg, 수직 하중 2.5kg |
| 재질 | 7075 알루미늄 합금 |
