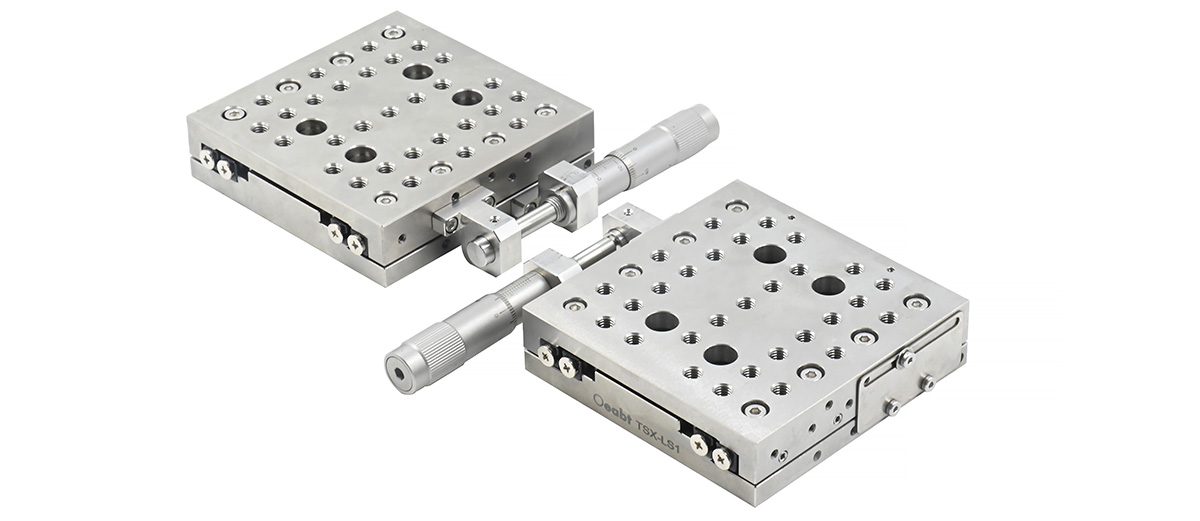

TSX-LS1 중하중형 선형 이동 스테이지
TSX-LS1 Heavy-Duty Linear Translation Stage
전강 구조와 중하중형 교차 롤러 베어링을 채택한 선형 이동 스테이지로, 50mm 행정과 30kg 수평 하중 용량을 제공하는 안정적인 장행정 스테이지입니다.
주요 특징
- 전강 구조로 강성 확보, 중하중형 교차 롤러 베어링 적용
- 안정적이며 장행정, 고하중 용량 지원

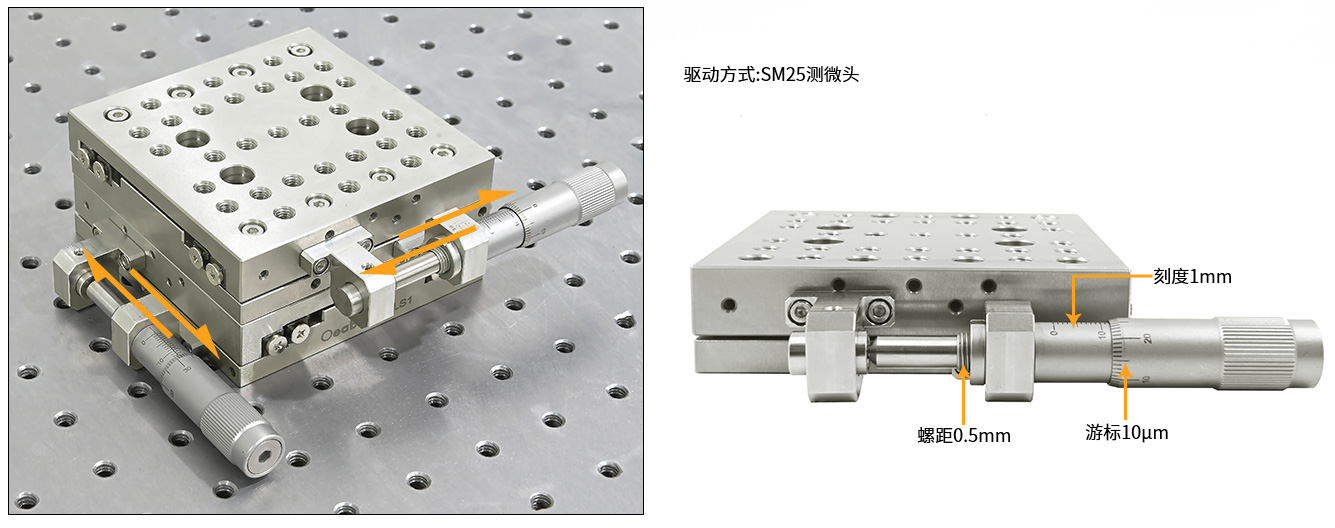

- 행정 50mm, 구동 방식: SM25 마이크로미터 헤드, 눈금 10μm
- 수평 하중 용량: 30kg(66lbs), 수직 하중 용량: 4kg(8.8lbs)
- 테이블면 크기: 100×100mm
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| TSX-LS1 | 100.0×125.5×25.0mm | 약 981,960원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 100.0×125.5×25.0mm |
| 테이블면 크기 | 100×100mm |
| 행정 범위 | 50mm |
| 정밀 눈금 | 피치 0.5mm, 버니어 눈금 10μm |
| 하중 용량 | 수평 하중: 30kg(66lbs); 수직 하중: 4kg(8.8lbs) |
| 중량 | 1738.7g |
| 재질 | 440 스테인리스 스틸 |
