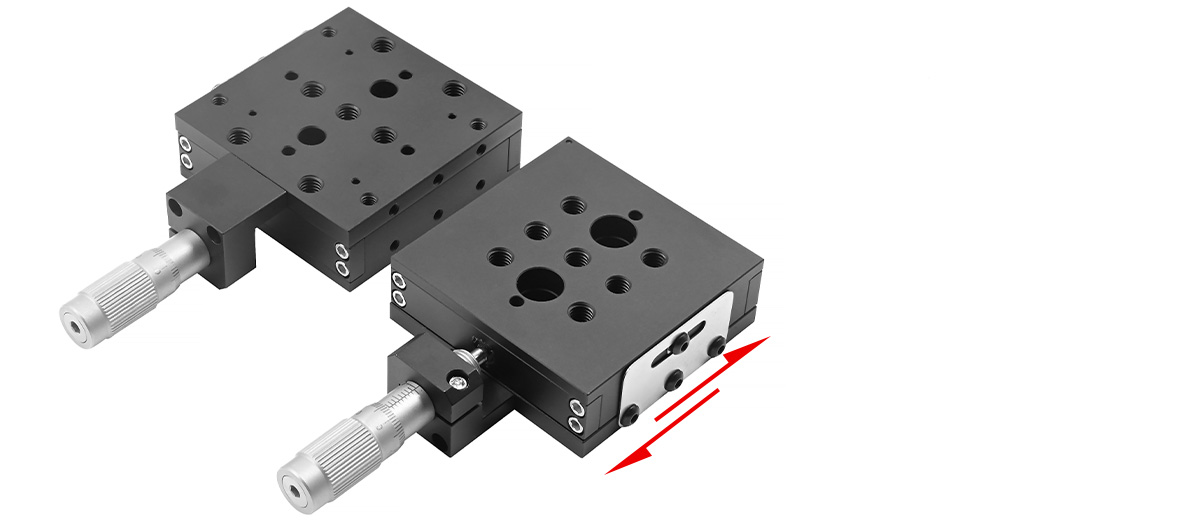

TSX-LD1 선형 이동 스테이지
TSX-LD1 Linear Translation Stage
12mm 선형 행정을 제공하는 이동 스테이지로, SM13 마이크로미터 헤드 또는 DC 구동기 버전을 선택할 수 있으며 모듈형 설계로 XY·XYZ 조합 구성이 가능합니다.
주요 특징
- 선형 행정 범위: 12mm
- SM13 마이크로미터 헤드 구성: 구동 피치 0.5mm, 눈금 10μm
- 테이블면에 다수의 나사 구멍 배열로 다른 광기계 부품 통합 용이

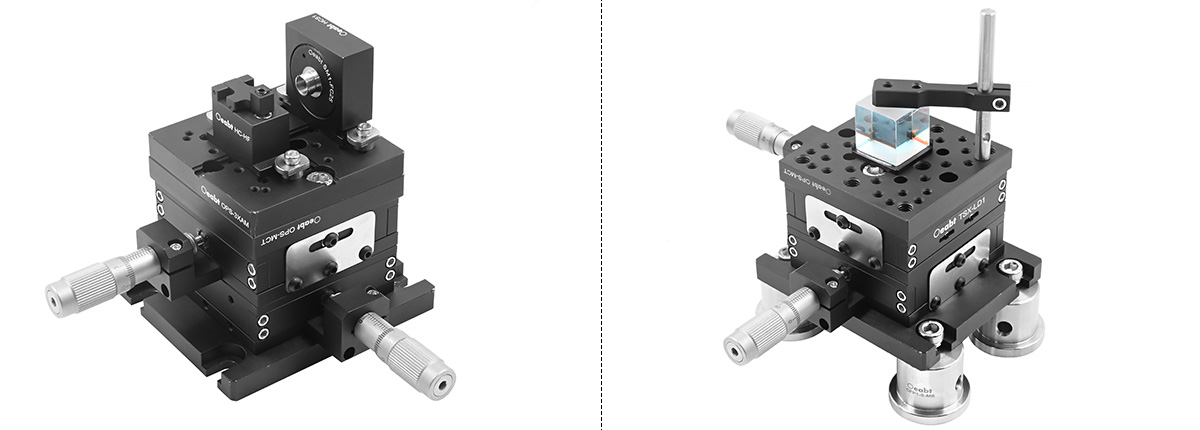

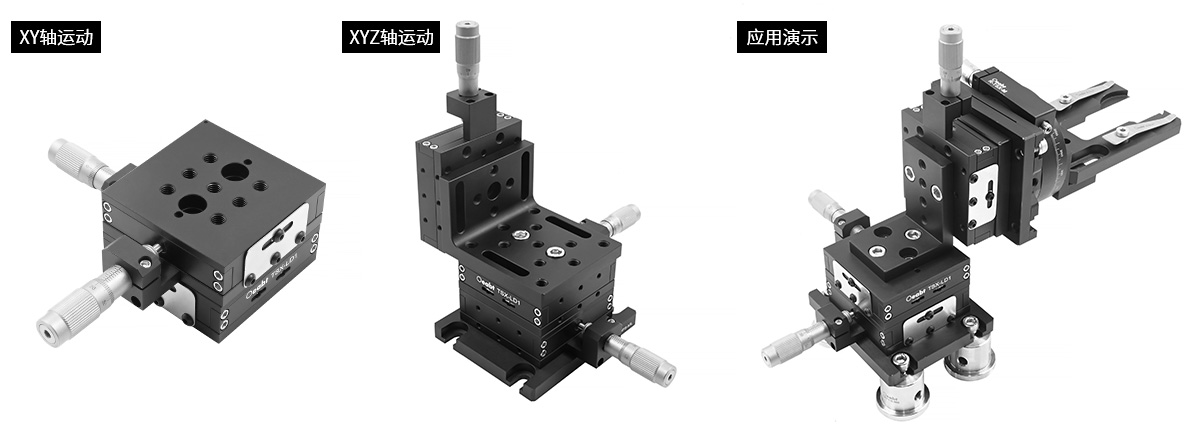

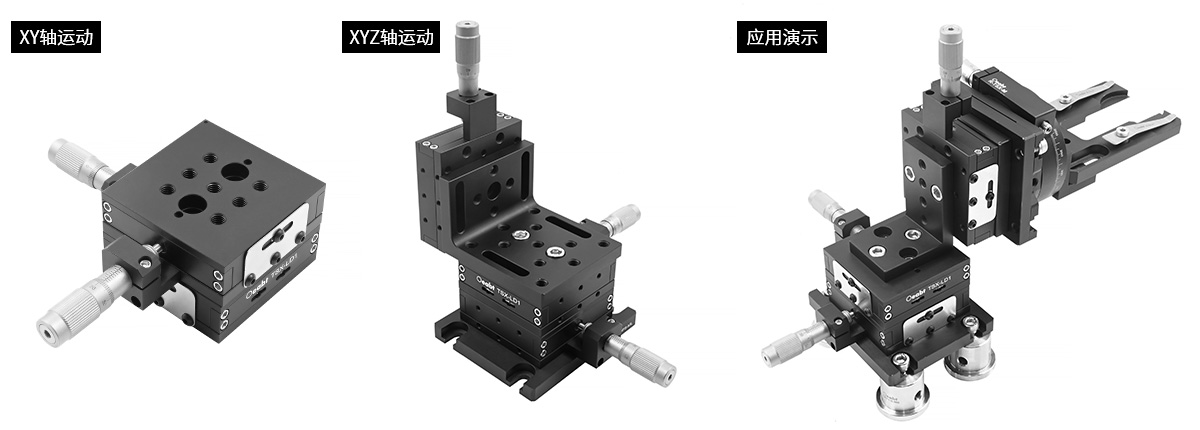

- 모듈형 설계로 스테이지를 XY, XYZ 조합으로 구성 가능
- 마이크로미터 헤드 버전과 DC 구동기 버전 제공
모델 구성
1개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 61.0×81.7×20.5mm |
| 테이블면 크기 | 61.0×61.0mm |
| 행정 범위 | 12mm |
| 구동 방식 | SM13 마이크로미터 헤드: 구동 피치 0.5mm, 눈금 10μm |
| 나사 종류 | 상판: M6 7개, M6 카운터보어 2개; 하판: M4 4개, M6 7개 |
| 중량 | 226.4g |
| 재질 | 7075 알루미늄 합금 |
