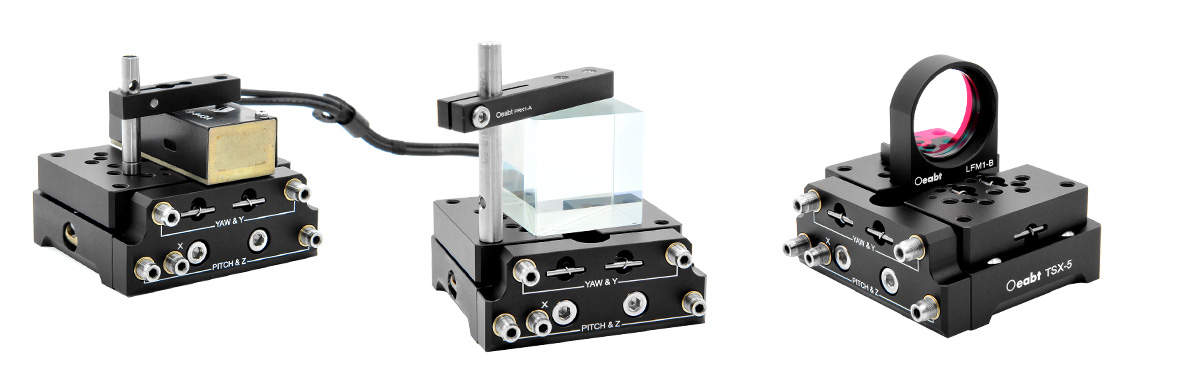

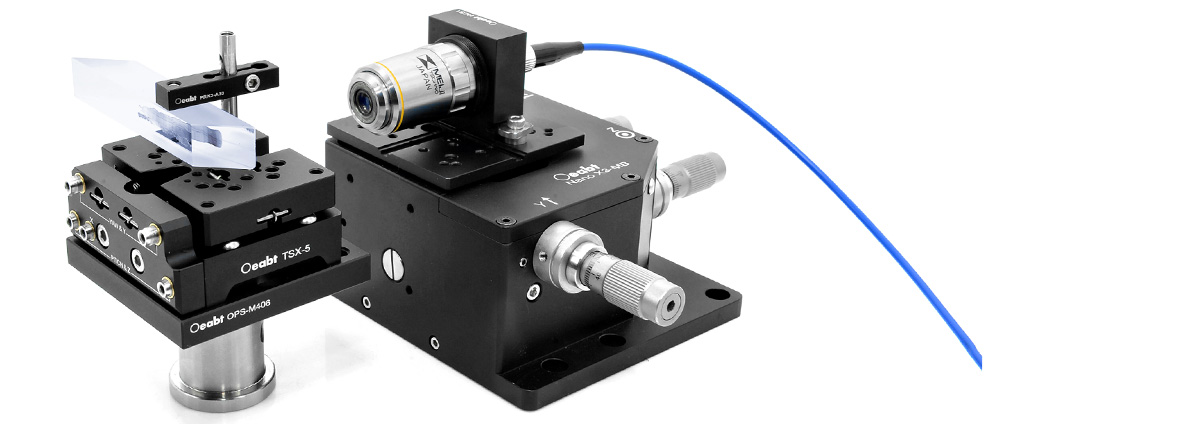

TSX-5 5축 위치이동 스테이지
TSX-5 5-Axis Positioning Stage
56.8×42.9mm의 콤팩트한 테이블면을 갖춘 5축 조정 스테이지로, 피칭 ±3.5°, 요잉 ±5°, XYZ 선형 이동 3mm를 동시에 지원합니다.
주요 특징
- 구조가 콤팩트, 테이블면 크기 56.8×42.9mm
- 탑재대 높이 25.7mm

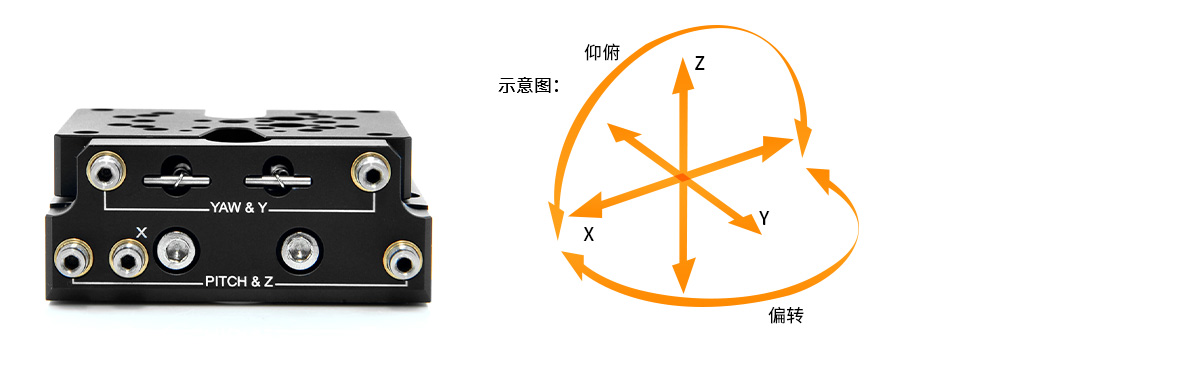

- 5축 조정: 피칭 조정 ±3.5°, 요잉 조정 ±5°, 선형 이동 3mm

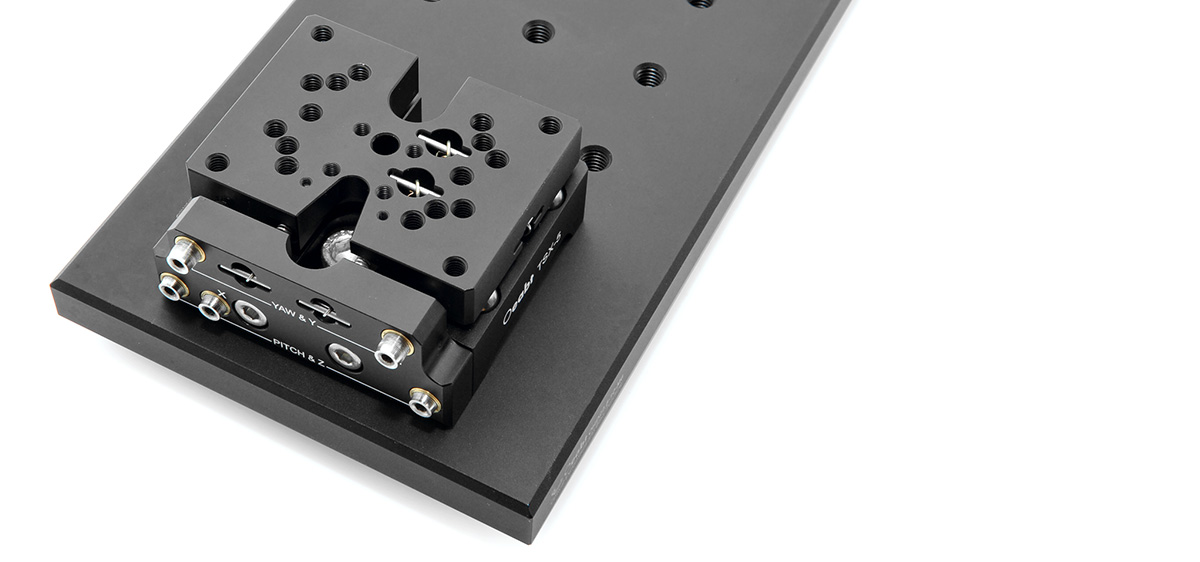

- 상판에 다수의 장착 구멍 배치
모델 구성
1개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 59.9×58.9×25.7mm |
| 조정 범위 | 피칭 조정 ±3.5°, 요잉 조정 ±5°, X·Y·Z축 선형 이동 3mm |
| 나사 종류 | M4 나사 구멍 18개, M3 나사 구멍 4개, M4 카운터보어 1개, U형 홈 2개 |
| 하중 | 230.0g |
| 중량 | 203.4g |
| 재질 | 7075 알루미늄 합금 |
| X축 이송량 | 300µm/회전 |
| Y축 이송량 | 300µm/회전 |
| Z축 이송량 | 300µm/회전 |
| 피칭 ±3.5° 이송량 | 12.3mrad/회전 |
| 요잉 ±5° 이송량 | 17.6mrad/회전 |
