TAP-TR 틸트 회전 스테이지
TAP-TR Tilt/Rotation Stage
마이크로미터 헤드로 피칭, 틸트, 회전을 동시에 제어하는 스테이지로, 피칭·틸트 ±4.1°, 회전 ±9.5° 조정 범위와 1kg 하중을 지원합니다.
주요 특징
- 마이크로미터 헤드로 피칭, 틸트, 회전 제어

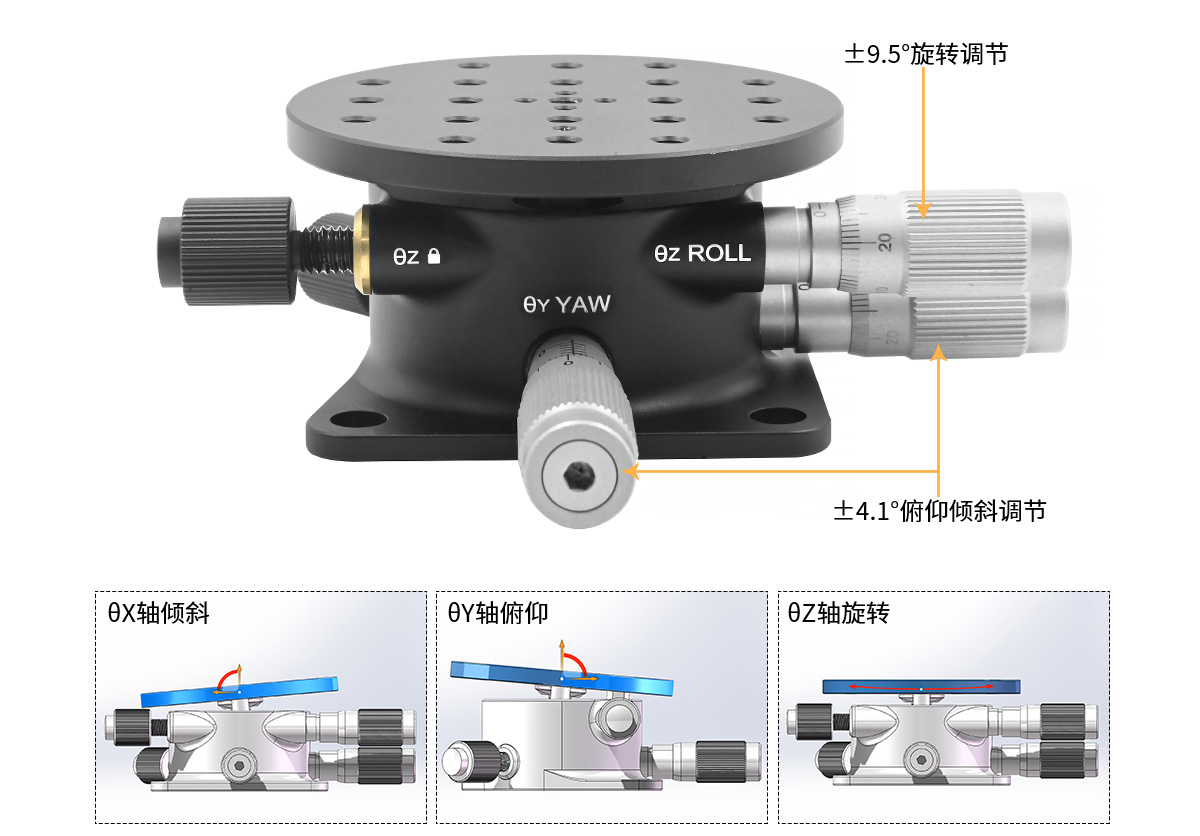

- 조정 범위: 피칭·틸트 ±4.1°, 회전 ±9.5°
- 테이블면 높이: 37.5mm

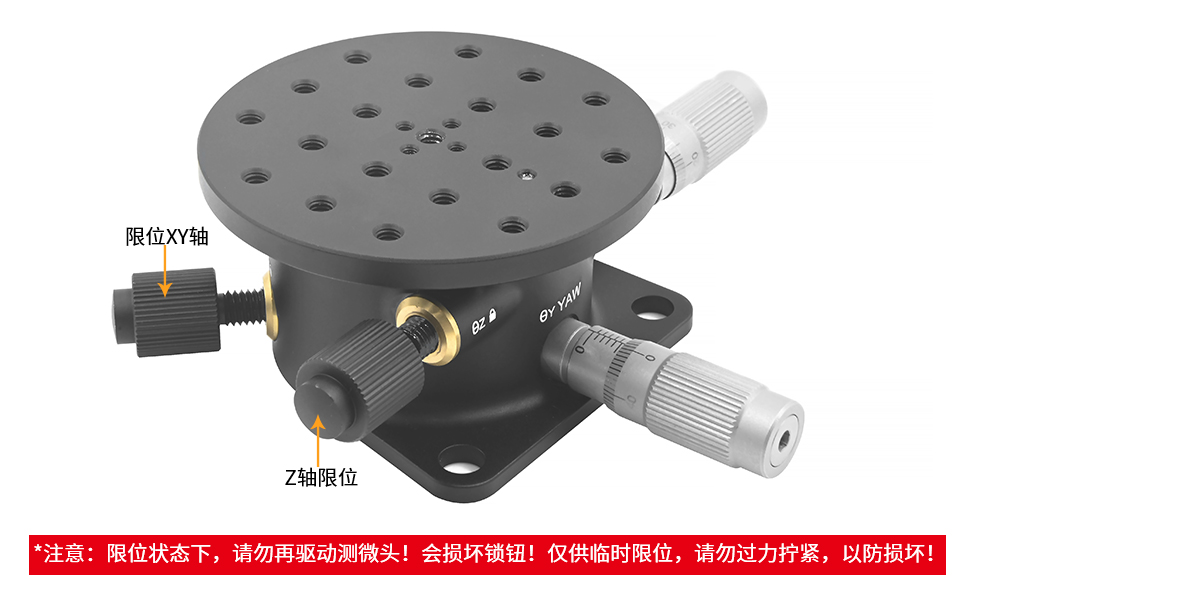

- 손잡이 노브로 θXYZ축을 임시 고정 가능
- 테이블면 M4 나사 구멍 배열, 간격 12.5mm
모델 구성
1개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | Ø70.0×37.5mm (마이크로미터 헤드 제외) |
| 조정 범위 | 피칭·틸트: ±4.1°, 정밀도 1.85°/회전, 분해능 0.037°; 회전: ±9.5°, 정밀도 1.7°/회전, 분해능 0.034° |
| 나사 종류 | M4 21개, M6 3개(관통 구멍) |
| 하중 용량 | 1kg |
| 중량 | 318.9g |
| 재질 | 7075 알루미늄 합금 |
