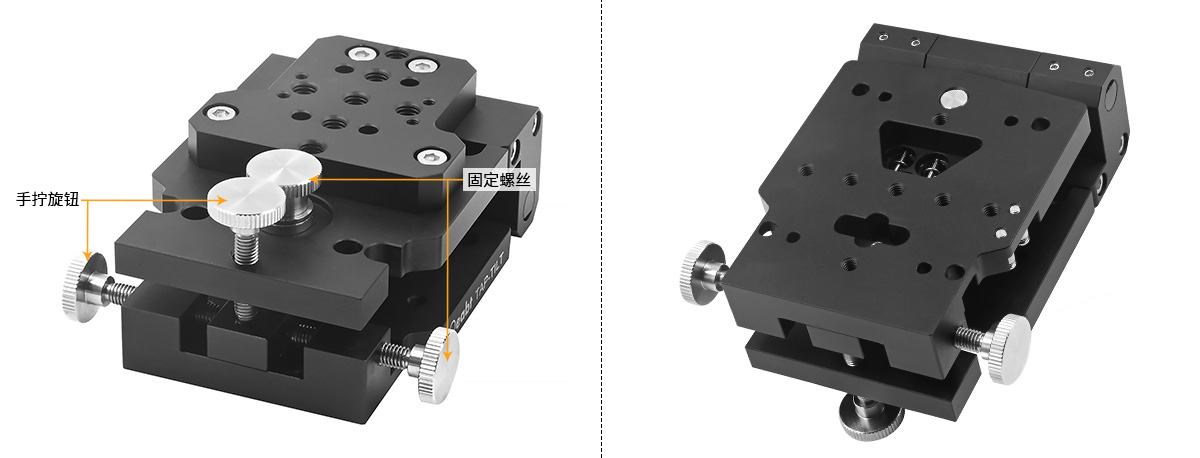

TAP-TILT 2축 틸트 스테이지
TAP-TILT 2-Axis Tilt Stage
레이저 또는 광센서의 광축 이동 조정에 사용되는 2축 틸트 스테이지로, ±5° 범위의 틸트·요잉 조정과 잠금 기능을 제공하며 5kgf 하중을 지지합니다.
주요 특징

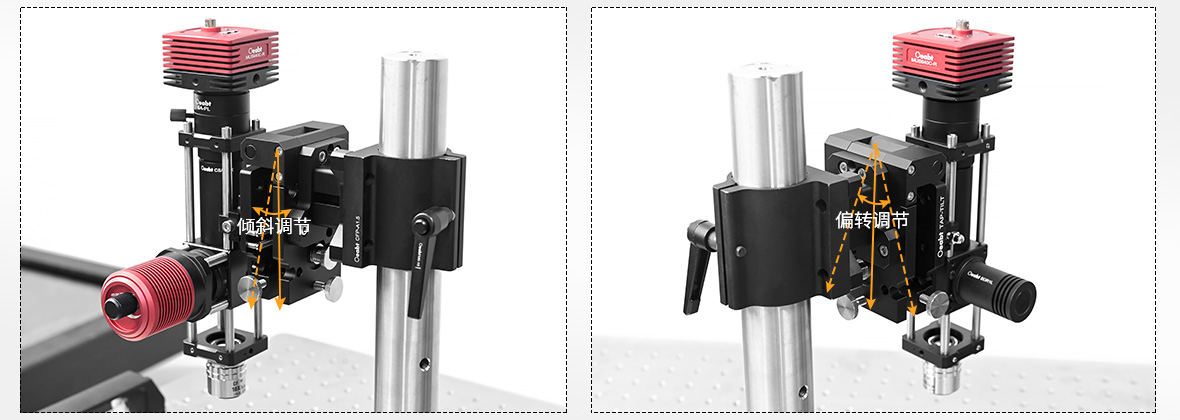

- 2축 ±5° 틸트·요잉 각도 조정 제공

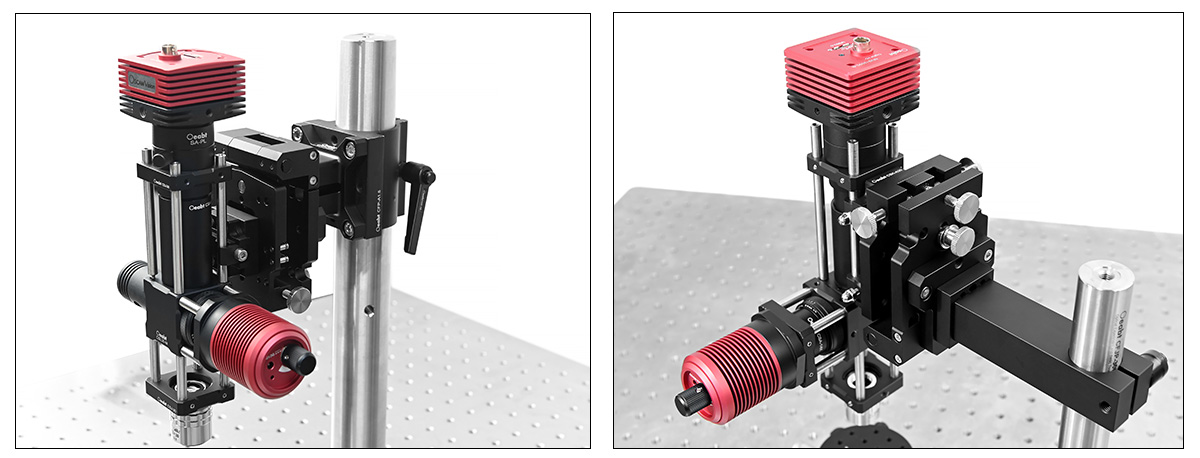

- 레이저 또는 광센서의 광축 이동 조정용으로 설계
- 2축 이동 조정에 잠금 기능 포함
- 하중 용량: 5kgf
모델 구성
1개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 98.0×67.8×40.0mm |
| 틸트각 | ±5° |
| 하중 용량 | 5kgf |
| 나사 종류 | 전면 패널: M3 카운터보어 4개, M4 7개, M4 카운터보어 4개; 후면 패널: M3 4개, M4 카운터보어 4개, M6 7개 |
| 중량 | 436.5g |
| 재질 | 7075 알루미늄 합금 |
