TAL-XY60 시리즈 피칭·요잉 틸트 스테이지
TAL-XY60 Series Pitch/Yaw Tilt Platform
각 축 ±4° 각도 조정이 가능한 피칭·요잉 틸트 플랫폼으로, 마이크로미터형 또는 차동형 조정기를 선택할 수 있으며 Nano 3축 플렉셔 스테이지 시스템에 두 개의 자유도를 추가할 수 있습니다.
주요 특징
- 피칭 & 요잉 조정 플랫폼, 각 축 ±4° 각도 조정

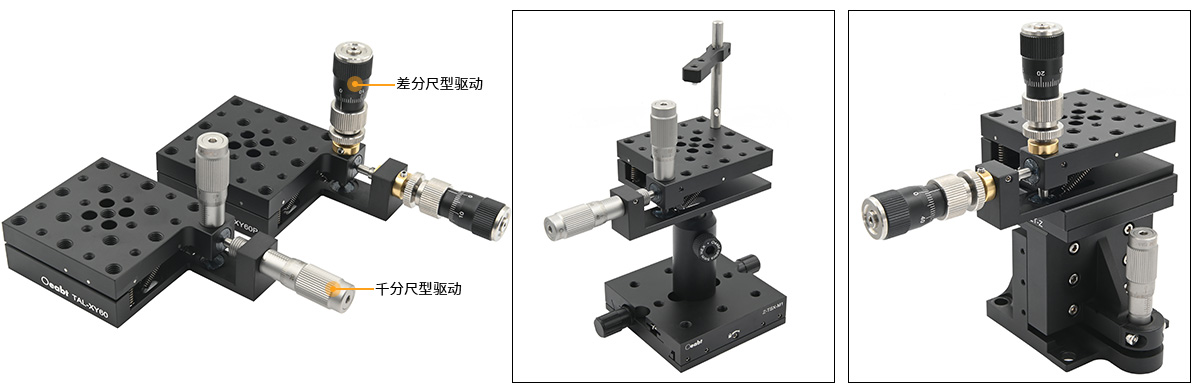

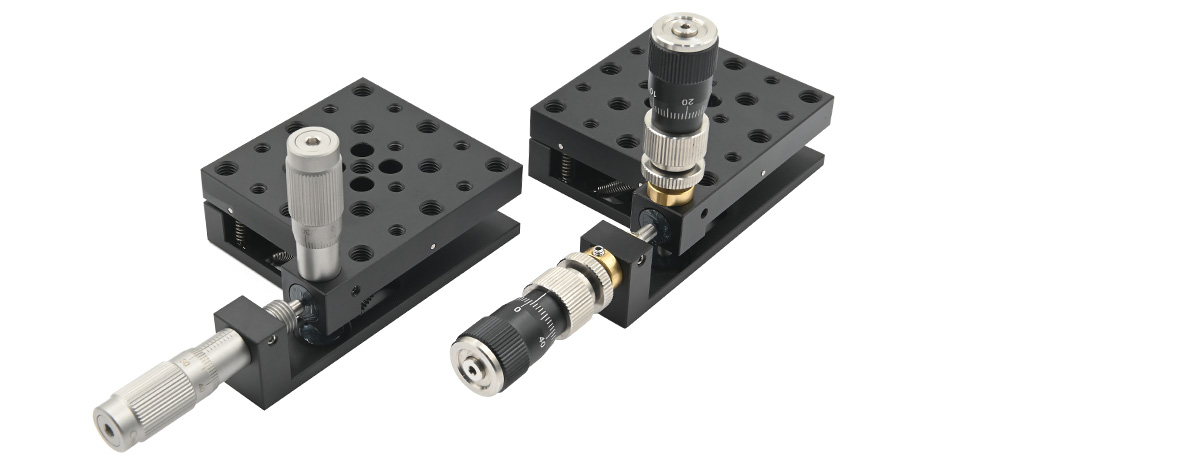

- 조정기 옵션 제공: TAL-XY60 마이크로미터형(0.5mm/회전, 분해능 10μm); TAL-XY60P 차동형(조 조정 0.5mm/회전; 정밀 조정 행정 350μm, 25μm/회전, 분해능 0.5μm)
- 테이블면 M4, M6 나사 구멍 배열

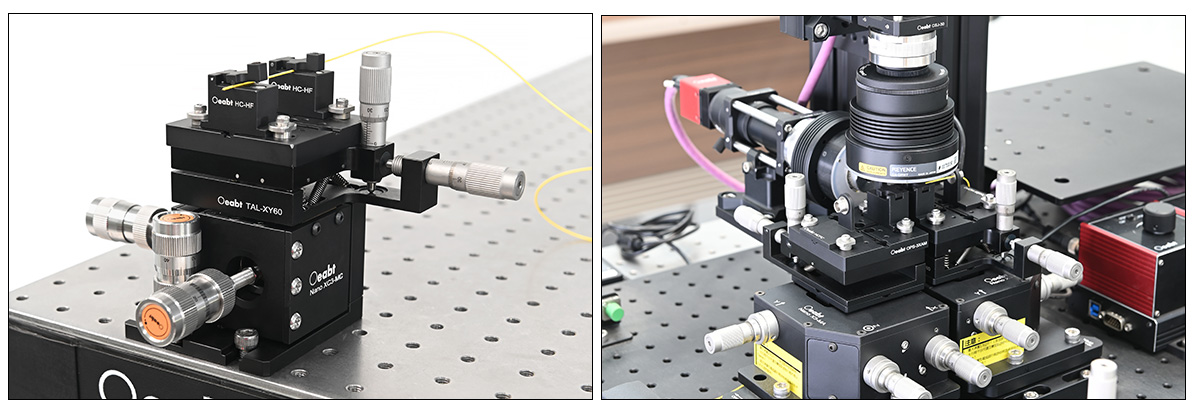

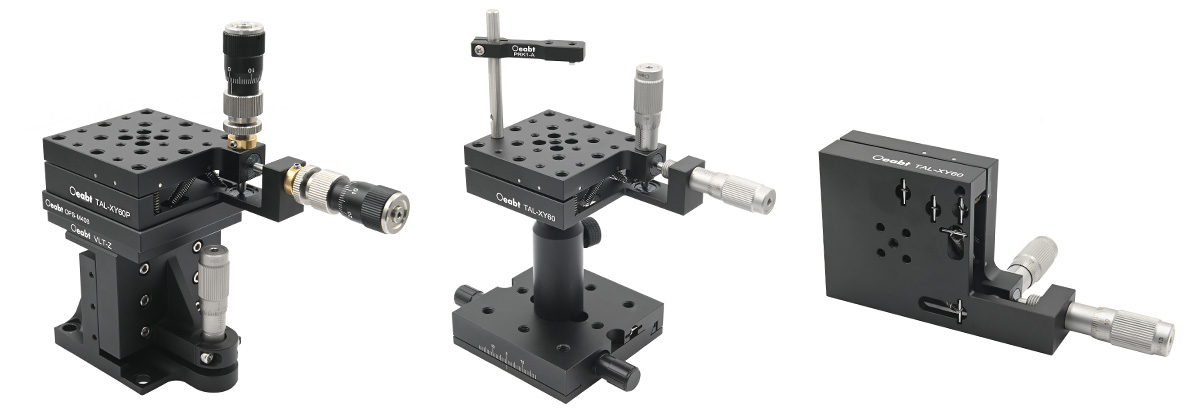

- Nano 3축 플렉셔 스테이지 시스템과 호환, 두 개의 자유도 추가
- 조정기: TAL-XY60 마이크로미터형(0.5mm/회전, 분해능 10μm)

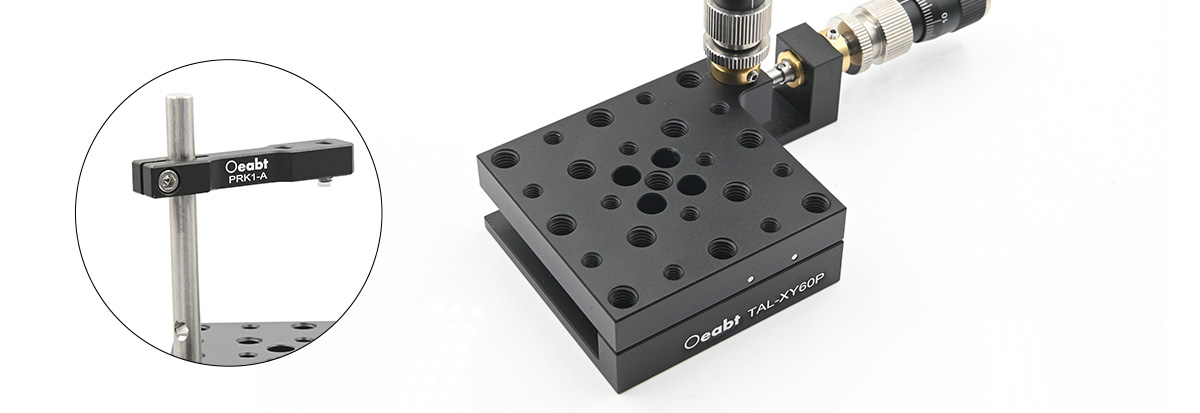

- 조정기 옵션: TAL-XY60P 차동형(조 조정 0.5mm/회전; 정밀 조정 행정 350μm, 25μm/회전, 분해능 0.5μm)
모델 구성
2개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 축계 행정 | 피칭(Pitch)과 요잉(Yaw) |
| 규격 | 138.7×60.0×65.2mm |
| 나사 종류 | 테이블면: M4 12개, M6 13개; 베이스: M3 카운터보어 4개, M4 1개 |
| 재질 | 7075 알루미늄 합금 |
| 행정 범위 | ±4° |
| 조정 정밀도 | 0.5mm/회전, 분해능 10μm |
| 각도 정밀도 | 1.08°/회전 |
| 중량 | 210.0g |
