T-XY-D 시리즈 2축 선형 이동 스테이지
T-XY-D Series 2-Axis Linear Translation Stage
X축과 Y축 방향으로 11.5mm 선형 행정을 제공하는 2축 이동 스테이지로, SM1 나사 중심 구멍을 통해 시편 하부 조명이 필요한 이미징 응용에 적합합니다. 회전 기능이 포함된 모델도 선택할 수 있습니다.
주요 특징
- 2축 선형 이동 스테이지
- X축과 Y축을 따라 13mm 선형 행정
- SM1(1.035"-40) 나사 중심 구멍
- 시편 하부 조명이 필요한 이미징 응용에 매우 적합

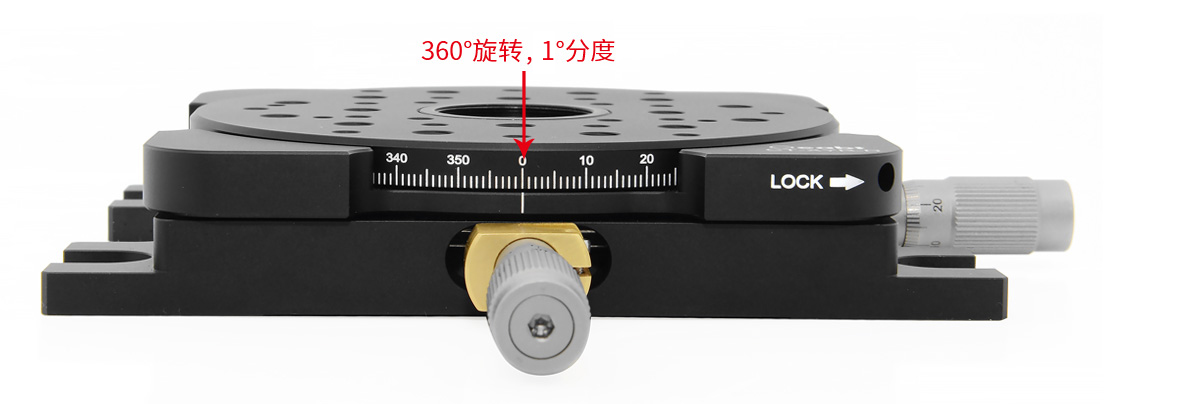

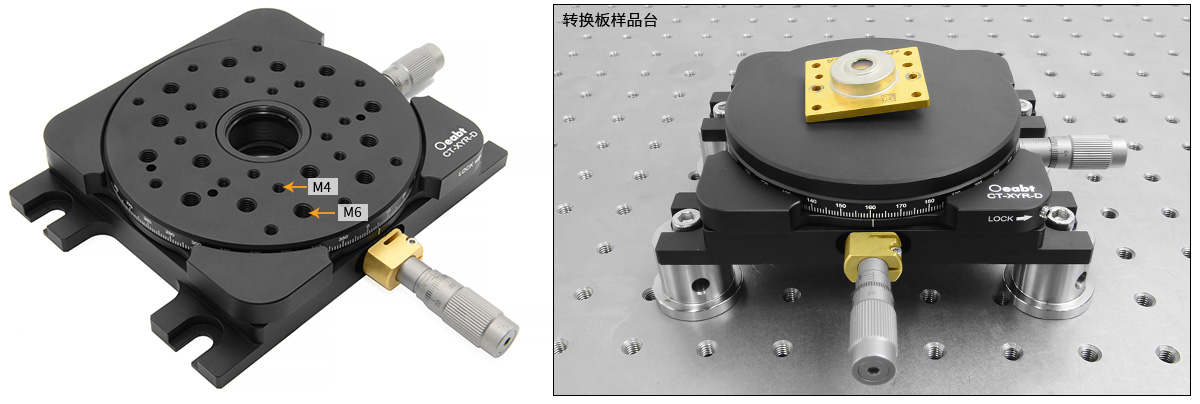

- 2축 회전 스테이지, 회전 플랫폼과 탈착식 무공 상판 포함, 360° 연속 회전
- X축과 Y축을 따라 11.5mm 선형 행정
- SM1(1.035"-40) 나사 중심 구멍, CSK3 리테이닝 링 2개 포함
- 하단부터 장착면까지 높이 25.4mm, 무공 상판까지 높이 32.2mm

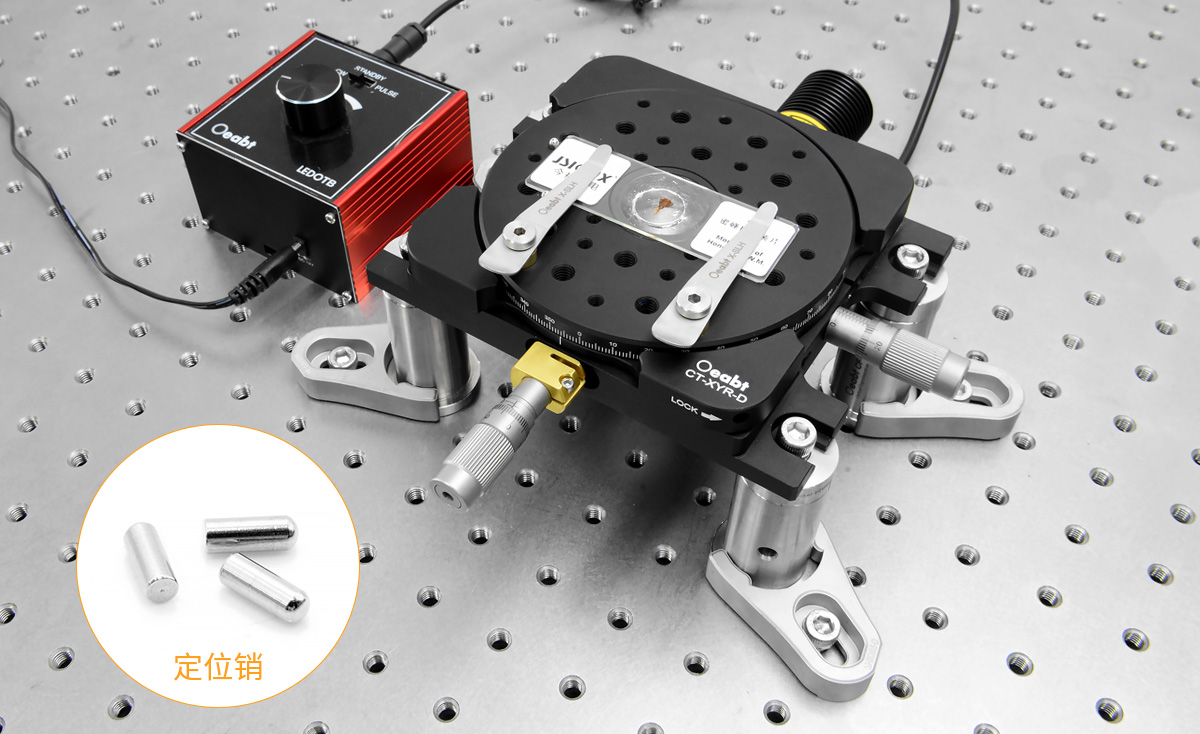

- 표준 슬라이드를 상판 관통 구멍에 정렬하기 위한 위치 결정 핀 포함

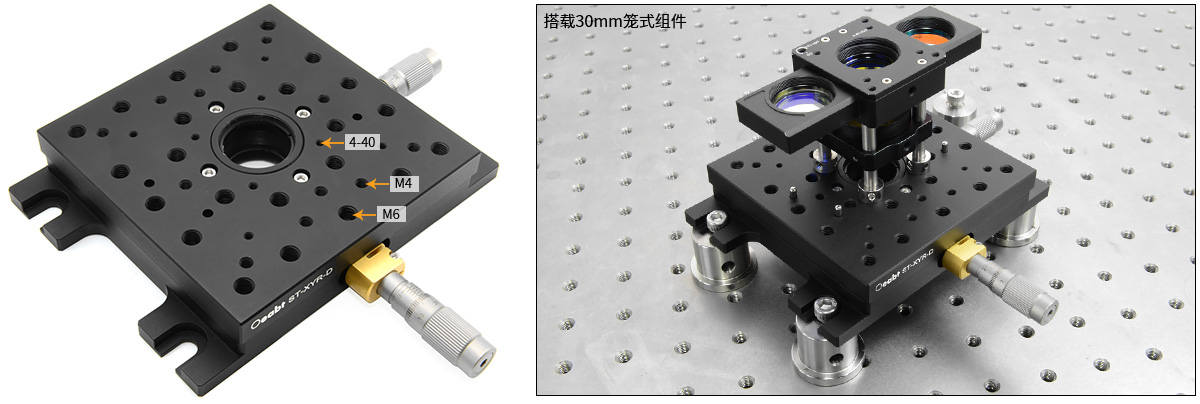

- 사각 나사 플랫폼을 갖춘 2축 선형 이동 스테이지
- 하단부터 장착면까지 높이 25.4mm
모델 구성
2개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 테이블면 크기 | Ø106.1mm |
| 행정 범위 | 선형 11.5mm, 360° 회전 |
| 눈금 정밀도 | 마이크로미터 눈금 10μm, 회전 눈금 1° |
| 나사 종류 | M4 20개, M6 16개, Ø6.7×11.0mm 카운터보어 홈 |
| 중량 | 868.3g |
| 재질 | 7075 알루미늄 합금 |
