SM 시리즈 버니어 마이크로미터 헤드
SM Series Vernier Micrometer Head

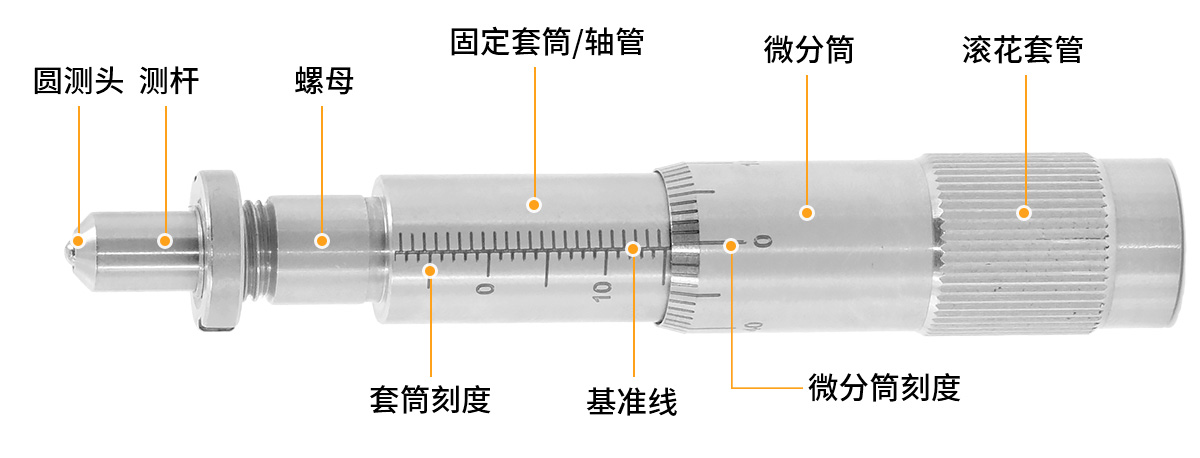

대부분의 스테이지에 사용되는 표준 수동 구동기로, 10μm 단위의 직독 눈금과 1μm 버니어 판독이 가능한 마이크로미터 헤드입니다.
주요 특징

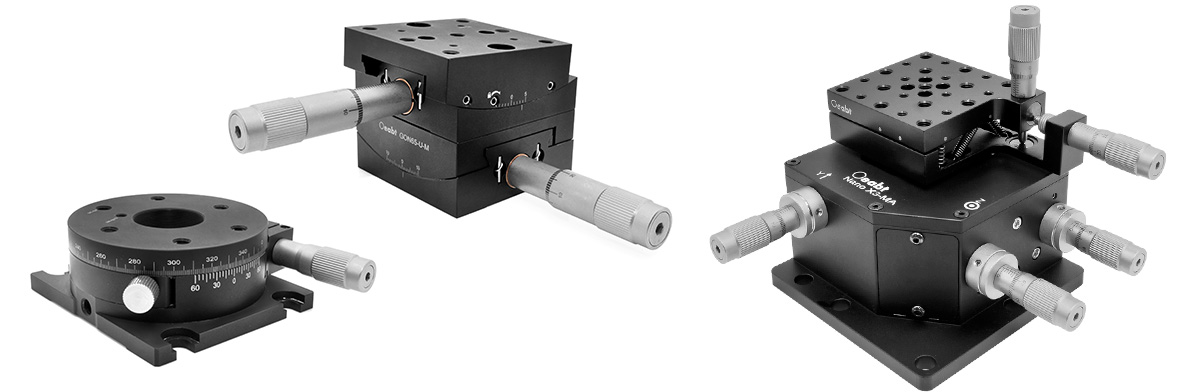

- 대부분의 스테이지용 수동 구동기의 표준 구동기
- 표준 Ø9.5mm 장착 슬리브, 널링 처리된 조정 노브로 파지 용이
- 나사 피치 0.5mm(50.8TPI), 10μm 단위 직독, 버니어 판독 1μm

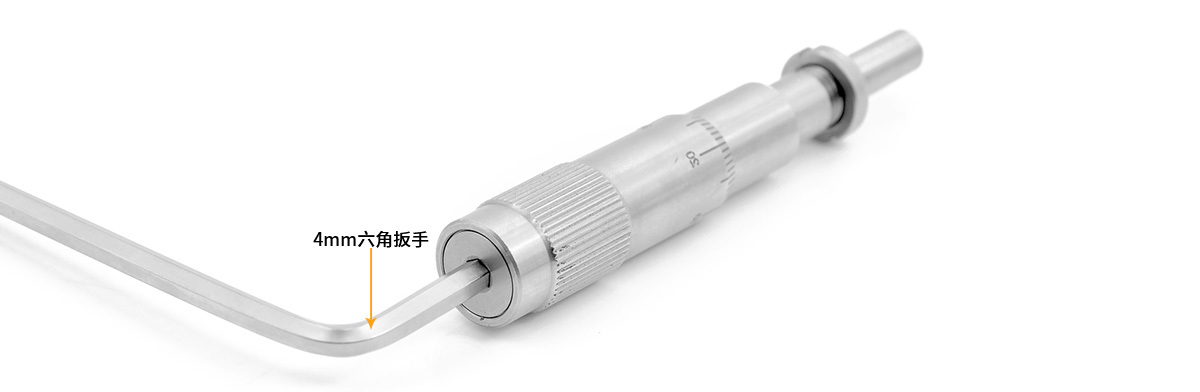

- 4mm 육각 소켓 포함으로 협소한 공간에서도 조정 가능

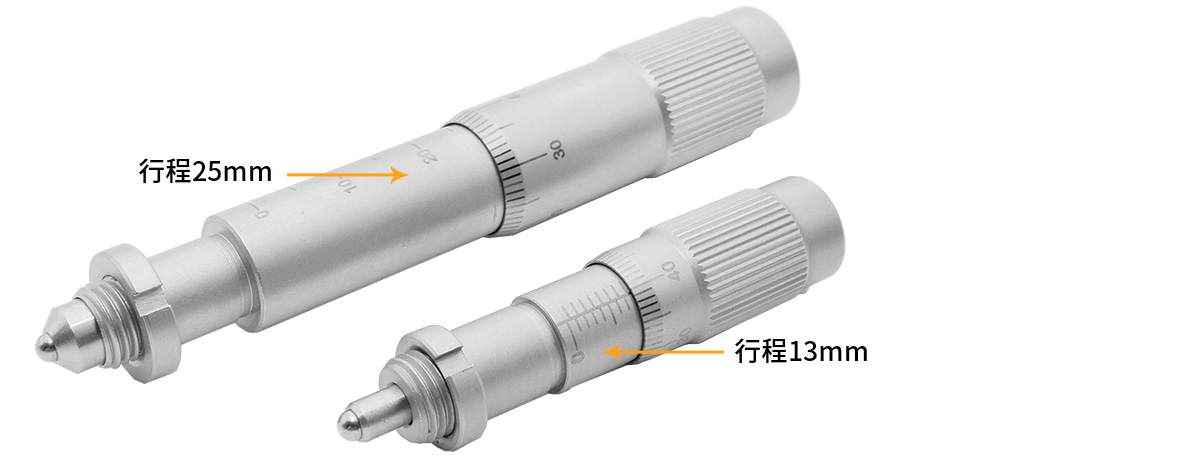

- SM13은 행정 범위 13mm, 하중 용량 9lb
- SM25는 행정 범위 25mm, 하중 용량 23lb
모델 구성
2개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 행정 범위 | 25mm |
| 조정 나사 | 50.8TPI |
| 구동 피치 | 0.5mm |
| 눈금 | 10µm |
| 버니어 | 1μm |
| 감도 | 1μm |
| 축 방향 하중 | 102N |
| 중량 | 83.5g |
| 재질 | 304 스테인리스 스틸 |
